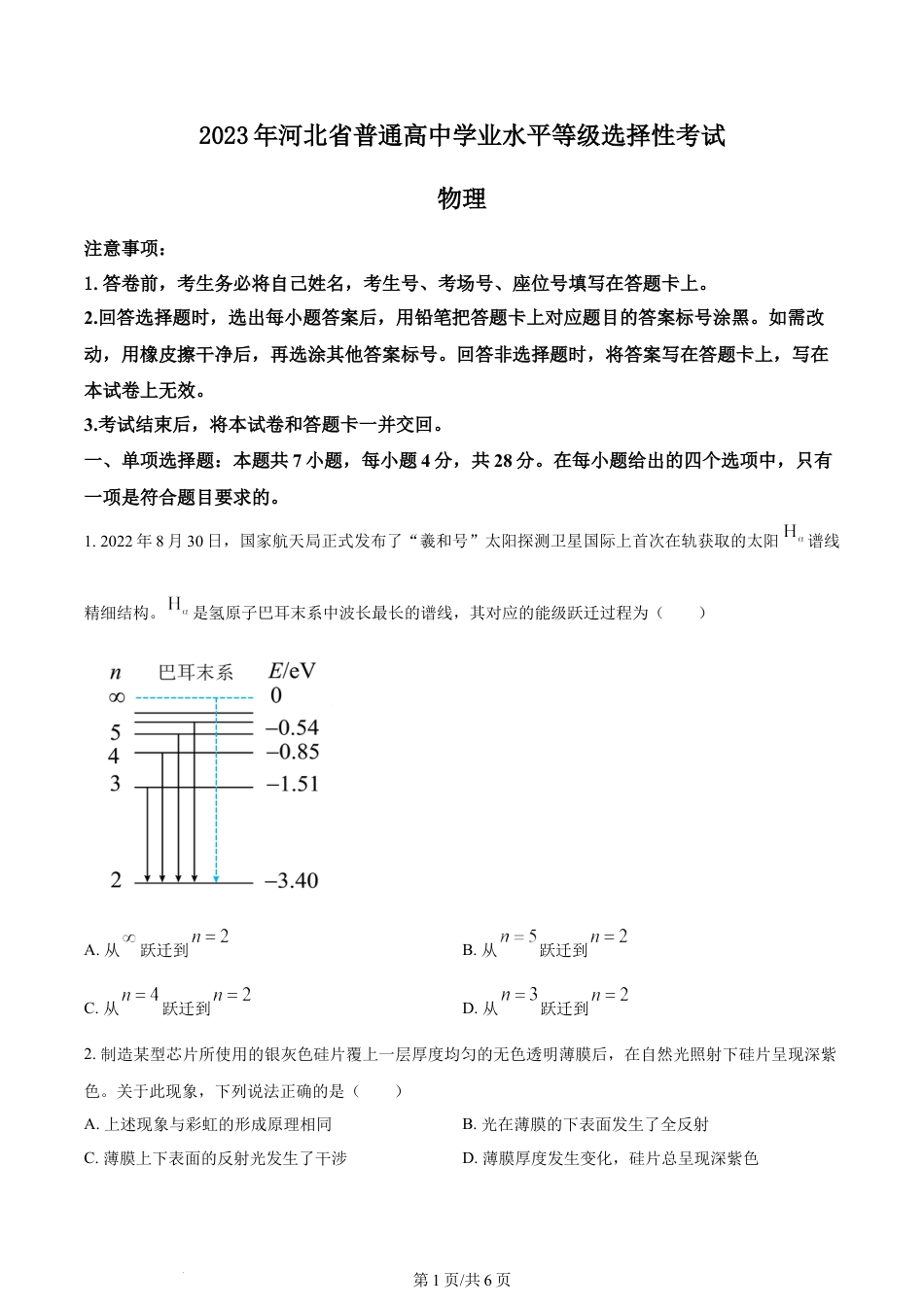

2023年河北省普通高中学业水平等级选择性考试物理注意事项：1.答卷前，考生务必将自己姓名，考生号、考场号、座位号填写在答题卡上。2.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。3.考试结束后，将本试卷和答题卡一并交回。一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。1.2022年8月30日，国家航天局正式发布了“羲和号”太阳探测卫星国际上首次在轨获取的太阳谱线精细结构。是氢原子巴耳末系中波长最长的谱线，其对应的能级跃迁过程为（）A.从跃迁到B.从跃迁到C.从跃迁到D.从跃迁到2.制造某型芯片所使用的银灰色硅片覆上一层厚度均匀的无色透明薄膜后，在自然光照射下硅片呈现深紫色。关于此现象，下列说法正确的是（）A.上述现象与彩虹的形成原理相同B.光在薄膜的下表面发生了全反射C.薄膜上下表面的反射光发生了干涉D.薄膜厚度发生变化，硅片总呈现深紫色第1页/共6页学科网（北京）股份有限公司3.如图，轻质细杆上穿有一个质量为的小球，将杆水平置于相互垂直的固定光滑斜面上，系统恰好处于平衡状态。已知左侧斜面与水平面成角，则左侧斜面对杆支持力的大小为（）A.B.C.D.二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有两个或两个以上的选项符合题目要求，全部选对的得6分，选对但不全得得3分，有选错的得0分。4.如图，绝缘水平面上四根完全相同的光滑金属杆围成矩形，彼此接触良好，匀强磁场方向竖直向下。金属杆2、3固定不动，1、4同时沿图箭头方向移动，移动过程中金属杆所围成的矩形周长保持不变。当金属杆移动到图位置时，金属杆所围面积与初始时相同。在此过程中（）A.金属杆所围回路中电流方向保持不变B.通过金属杆截面的电荷量随时间均匀增加C.金属杆1所受安培力方向与运动方向先相同后相反D.金属杆4所受安培力方向与运动方向先相反后相同5.如图，在轴上放置四个点电荷和位于点两侧，位于点两侧。点在轴上，且。取无穷远处电势为零，电荷位置与电荷量满足一定关系，使得以点为球心、以为半径的球面上各点的电势均为零。下列说法正确的是（）第2页/共6页学科网（北京）股份有限公司A.两点电场强度的方向一定沿轴正方向B.若在点放一正点电荷，则两点的电势一定升高C.试探电荷沿轴运动过程中，若静电力始终不做功，则它受到的静电力始终为零D.试探电荷沿轴运动过程中，若静电力始终不做功，则点的电场强度一定为零三、非选择题：本大题共5小题，共54分。6.某实验小组利用图装置测量重力加速度。摆线上端固定在点，下端悬挂一小钢球，通过光电门传感器采集摆动周期。（1）关于本实验，下列说法正确的是_______________。（多选）A.小钢球摆动平面应与光电门形平面垂直B.应在小钢球自然下垂时测量摆线长度C.小钢球可以换成较轻的橡胶球D.应无初速度、小摆角释放小钢球（2）组装好装置，用毫米刻度尺测量摆线长度，用螺旋测微器测量小钢球直径。螺旋测微器示数如第3页/共6页学科网（北京）股份有限公司图，小钢球直径_______________，记摆长。（3）多次改变摆线长度，在小摆角下测得不同摆长对应的小钢球摆动周期，并作出图像，如图。根据图线斜率可计算重力加速度_______________（保留3位有效数字，取9.87）。（4）若将摆线长度误认为摆长，仍用上述图像法处理数据，得到的重力加速度值将_______________（填“偏大”“偏小”或“不变”）。7.如图，某实验小组为测量一个葫芦的容积，在葫芦开口处竖直插入一根两端开口、内部横截面积为的均匀透明长塑料管，密封好接口，用氮气排空内部气体，并用一小段水柱封闭氮气。外界温度为时，气柱长度为；当外界温度缓慢升高到时，气柱长度变为。已知外界大气压恒为，水柱长度不计。第4页/共6页学科网（北京）股份有限公司（1）求温度变化过程中氮气对外界做的功；（2）求葫芦的容积；（3）试估算被封闭氮气分子的个数（保留2位有效数字）。已知氮气在状态下的体积约为，阿伏伽德罗常数取。8.如图...
