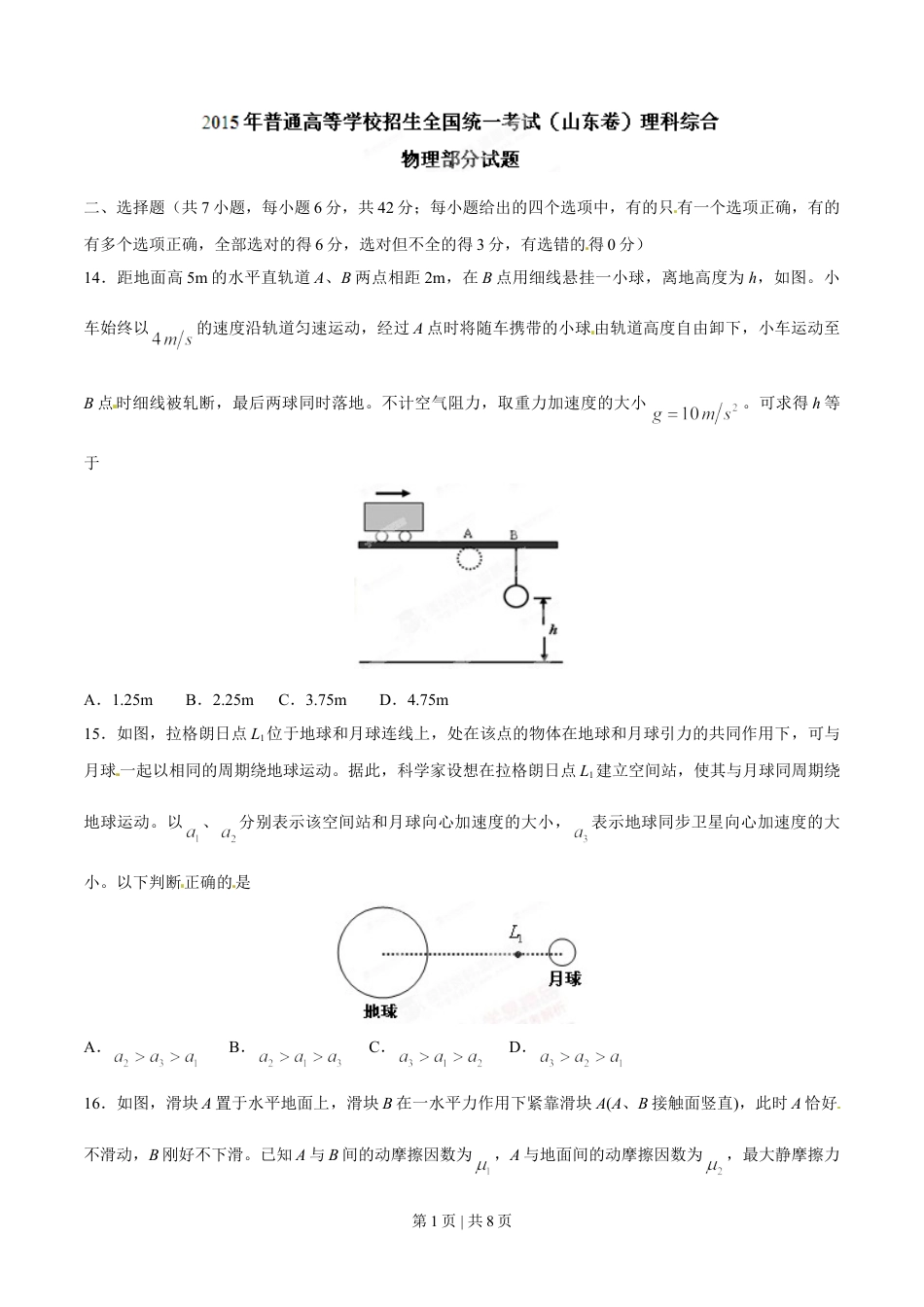

二、选择题（共7小题，每小题6分，共42分；每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）14．距地面高5m的水平直轨道A、B两点相距2m，在B点用细线悬挂一小球，离地高度为h，如图。小车始终以的速度沿轨道匀速运动，经过A点时将随车携带的小球由轨道高度自由卸下，小车运动至B点时细线被轧断，最后两球同时落地。不计空气阻力，取重力加速度的大小。可求得h等于A．1.25mB．2.25mC．3.75mD．4.75m15．如图，拉格朗日点L1位于地球和月球连线上，处在该点的物体在地球和月球引力的共同作用下，可与月球一起以相同的周期绕地球运动。据此，科学家设想在拉格朗日点L1建立空间站，使其与月球同周期绕地球运动。以、分别表示该空间站和月球向心加速度的大小，表示地球同步卫星向心加速度的大小。以下判断正确的是A．B．C．D．[来源:学§科§网]16．如图，滑块A置于水平地面上，滑块B在一水平力作用下紧靠滑块A(A、B接触面竖直)，此时A恰好不滑动，B刚好不下滑。已知A与B间的动摩擦因数为，A与地面间的动摩擦因数为，最大静摩擦力第1页|共8页等于滑动摩擦力。A与B的质量之比为A．B．C．D．17.如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动。现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速。在圆盘减速过程中，以下说法正确的是[来源:Zxxk.Com]A．处于磁场中的圆盘部分，靠近圆心处电势高B．所加磁场越强越易使圆盘停止转动C．若所加磁场反向，圆盘将加速转动D．若所加磁场穿过整个圆盘，圆盘将匀速转动18．直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图，M、N两点各固定一负点电荷，一电量为Q的正点电荷置于O点时，G点处的电场强度恰好为零。静电力常量用k表示。若将该正点电荷移到G点，则H点处场强的大小和方向分别为A.，沿y轴正向B.，沿y轴负向C.，沿y轴正向D.，沿y轴负向第2页|共8页19.如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内。左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化。规定内圆环a端电势高于b端时，间的电压为uab正，下列uab-t图像可能正确的是20.如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示。t=0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，时间内微粒匀速运动，T时刻微粒恰好经金属边缘飞出。微粒运动过程中未与金属板接触。重力加速度的大小为g。关于微粒在时间内运动的描述，正确的是第3页|共8页iA.末速度大小为B.末速度沿水平方向C.重力势能减少了D.克服电场力做功为【必做部分】[来源:Z_xx_k.Com]21.某同学通过下述实验验证力的平行四边形定则。实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向。②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离（即橡皮筋的长度l）。每次将弹簧秤示数改变0.50N，测出所对应的l，部分数据如下表所示：F(N)00.501.001.052.00[来源:学#科#网]2.50l(cm)l010.97[来源:学,科,网Z,X,X,K]12.0213.0013.9815.05③找出②中F=2.50N时橡皮筋两端的位置，重新记为、，橡皮筋的拉力记为。④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示。用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为FOA，OB段的拉力记为FOB。第4页|共8页完成下列作图和填空：（1）利用表中数据在给出的坐标纸上（见答题卡）画出F—l图线，根据图线求得l0=_____cm。（2）测得OA=6.00cm，OB=7.60cm，则FOA的大小为________N。（3）根据给出的标度，在答题卡上作出FOA和FOB的合力的图示。（4）通过比较与________的大小和方向，即可得出实验结论。[来源:学,科,网]22.如图甲所示的电路图中，恒流源可作为电路提供恒定电流I0，R为定值电阻，电流表、电压表均可视为理想电表。某同学利用该电路研究滑动变阻器RL消耗的...
