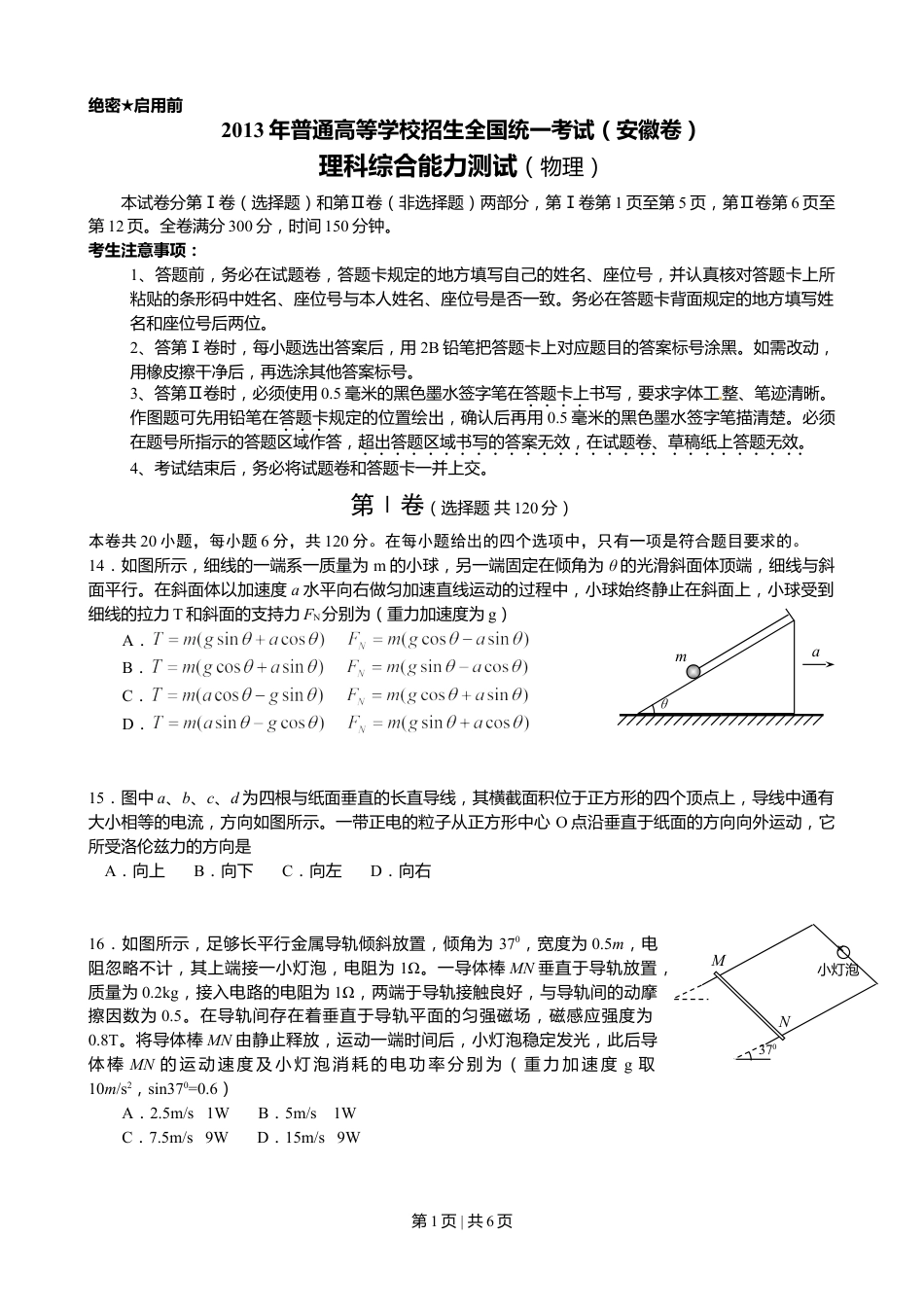

绝密★启用前2013年普通高等学校招生全国统一考试（安徽卷）理科综合能力测试（物理）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷第1页至第5页，第Ⅱ卷第6页至第12页。全卷满分300分，时间150分钟。考生注意事项：1、答题前，务必在试题卷，答题卡规定的地方填写自己的姓名、座位号，并认真核对答题卡上所粘贴的条形码中姓名、座位号与本人姓名、座位号是否一致。务必在答题卡背面规定的地方填写姓名和座位号后两位。2、答第Ⅰ卷时，每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。3、答第Ⅱ卷时，必须使用0.5毫米的黑色墨水签字笔在答题卡上书写，要求字体工整、笔迹清晰。作图题可先用铅笔在答题卡规定的位置绘出，确认后再用0.5毫米的黑色墨水签字笔描清楚。必须在题号所指示的答题区域作答，超出答题区域书写的答案无效，在试题卷、草稿纸上答题无效。4、考试结束后，务必将试题卷和答题卡一并上交。第Ⅰ卷（选择题共120分）本卷共20小题，每小题6分，共120分。在每小题给出的四个选项中，只有一项是符合题目要求的。14．如图所示，细线的一端系一质量为m的小球，另一端固定在倾角为θ的光滑斜面体顶端，细线与斜面平行。在斜面体以加速度a水平向右做匀加速直线运动的过程中，小球始终静止在斜面上，小球受到细线的拉力T和斜面的支持力FN分别为（重力加速度为g）A．B．C．D．15．图中a、b、c、d为四根与纸面垂直的长直导线，其横截面积位于正方形的四个顶点上，导线中通有大小相等的电流，方向如图所示。一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是A．向上B．向下C．向左D．向右16．如图所示，足够长平行金属导轨倾斜放置，倾角为370，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。一导体棒MN垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端于导轨接触良好，与导轨间的动摩擦因数为0.5。在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T。将导体棒MN由静止释放，运动一端时间后，小灯泡稳定发光，此后导体棒MN的运动速度及小灯泡消耗的电功率分别为（重力加速度g取10m/s2，sin370=0.6）A．2.5m/s1WB．5m/s1WC．7.5m/s9WD．15m/s9W第1页|共6页amθ370N×M小灯泡17．质量为m的人造地球卫星与地心的距离为r时，引力势能可表示为，其中G为引力常量，M为地球质量。该卫星原来的在半径为R1的轨道上绕地球做匀速圆周运动，由于受到极稀薄空气的摩擦作用，飞行一段时间后其圆周运动的半径变为R2，此过程中因摩擦而产生的热量为A．B．C．D．18．由消防水龙带的喷嘴喷出水的流量是0.28m3/min，水离开喷口时的速度大小为，方向与水平面夹角为600，在最高处正好到达着火位置，忽略空气阻力，则空中水柱的高度和水量分别是（重力加速度g取10m/s2）A．28.8m1.12×10-2m3B．28.8m0.672m3C．38.4m1.29×10-2m3D．38.4m0.776m319．用图示的电路可以测量电阻的阻值。图中Rx是待测电阻，R0是定值，是灵敏度很高的电流表，MN是一段均匀的电阻丝。闭合开关，改变滑动头P的位置，当通过电流表的电流为零时，测得，，则Rx的阻值为A．B．C．D．20．如图所示，平面是无穷大导体的表面，该导体充满的空间，的空间为真空。将电荷为q的点电荷置于z轴上z=h处，则在平面上会产生感应电荷。空间任意一点处的电场皆是由点电荷q和导体表面上的感应电荷共同激发的。已知静电平衡时导体内部场强处处为零，则在z轴上处的场强大小为（k为静电力常量）A．B．C．D．第2页|共6页zxyq（在此卷上答题无效）绝密★启用前2013年普通高等学校招生全国统一考试（安徽卷）理科综合能力测试（物理）第Ⅱ卷（非选择题共180分）考生注意事项：请用0.5毫米黑色墨水签字笔在答题卡上作答，在试题卷上答题无效。21．（18分）I．（5分）根据单摆周期公式，可以通过实验测量当地的重力加速度。如图1所示，将细线的上端固定在铁架台上，下端系一小钢球，就做成了单摆。（1）用游标卡尺测量小钢球直径，求数如图2所示，读数为_______mm。（2）以下是实验过程中的一些做法，其中正...
