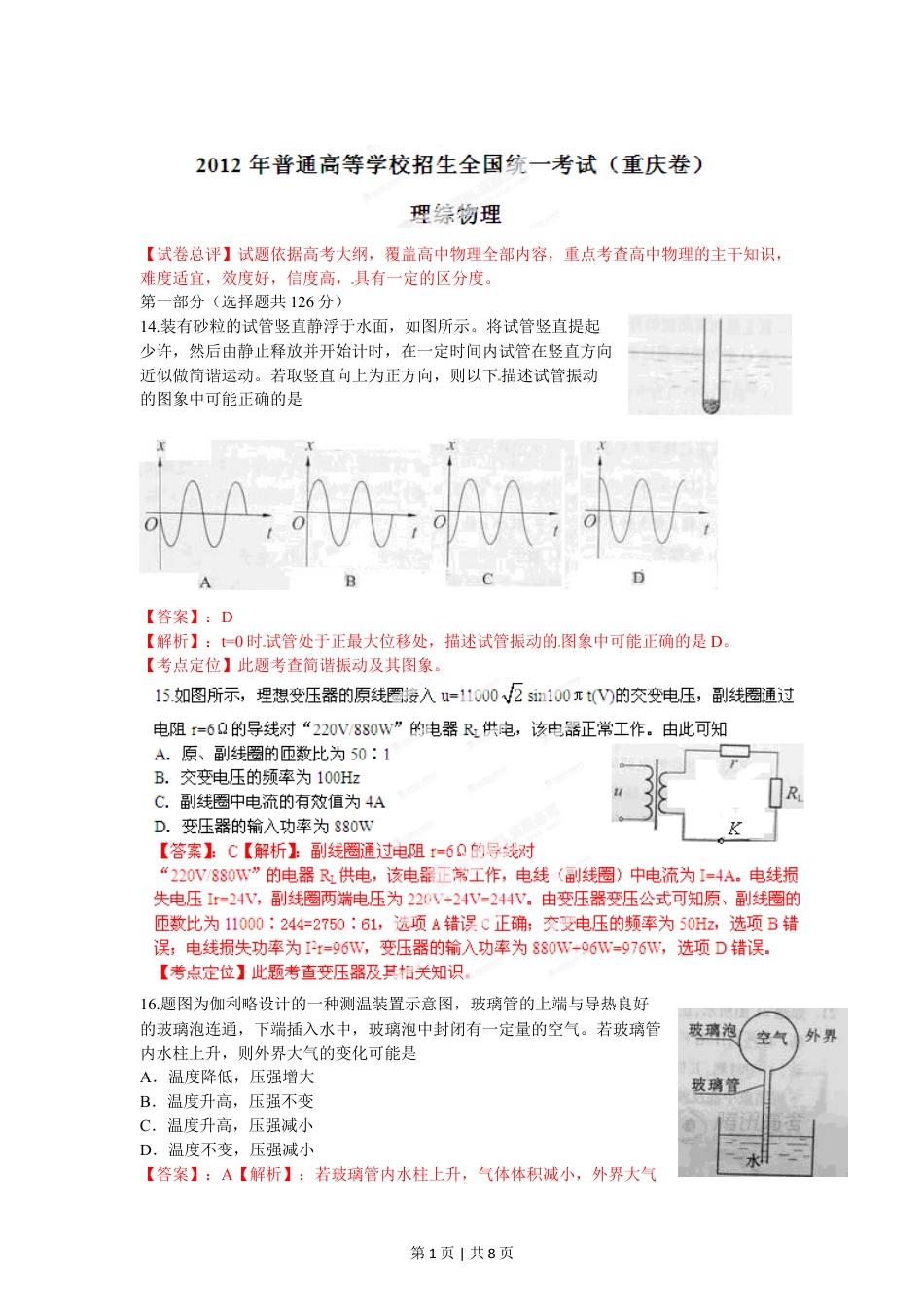

【试卷总评】试题依据高考大纲，覆盖高中物理全部内容，重点考查高中物理的主干知识，难度适宜，效度好，信度高，具有一定的区分度。第一部分（选择题共126分）14.装有砂粒的试管竖直静浮于水面，如图所示。将试管竖直提起少许，然后由静止释放并开始计时，在一定时间内试管在竖直方向近似做简谐运动。若取竖直向上为正方向，则以下描述试管振动的图象中可能正确的是[来源:Z.xx.k.Com][来源:学科网]【答案】：D【解析】：t=0时试管处于正最大位移处，描述试管振动的图象中可能正确的是D。[来源:学+科+网Z+X+X+K]【考点定位】此题考查简谐振动及其图象。16.题图为伽利略设计的一种测温装置示意图，玻璃管的上端与导热良好的玻璃泡连通，下端插入水中，玻璃泡中封闭有一定量的空气。若玻璃管内水柱上升，则外界大气的变化可能是A．温度降低，压强增大B．温度升高，压强不变C．温度升高，压强减小[来源:Zxxk.Com]D．温度不变，压强减小【答案】：A【解析】：若玻璃管内水柱上升，气体体积减小，外界大气第1页|共8页的变化可能是温度降低，压强增大，选项A正确。【考点定位】此题考查气体的状态变化及其相关知识。17.质量为m的人站在质量为2m的平板小车上，以共同的速度在水平地面上沿直线前行，车所受地面阻力的大小与车对地面压力的大小成正比。当车速为v0时，人从车上以相对于地面大小为v0的速度水平向后跳下。跳离瞬间地面阻力的冲量忽略不计，则能正确表示车运动的v—t图象为19．以下是物理学史上3个著名的核反应方程x+Li→2y，y+N→x+O，y+Be→z+C。x、y和z是3种不同的粒子，其中z是A．α粒子B．质子C．中子D．电子【答案】：C【解析】：x是质子，y是α粒子，z是中子，选项C正确。【考点定位】考查核反应方程及其相关知识。第2页|共8页20．空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如题图20图所示，a、b、c、d为电场中的4个点，则A．P、Q两点处的电荷等量同种B．a点和b点的电场强度相同[来源:Z§xx§k.Com]C．c点的电势低于d点的电势D．负电荷从a到c，电势能减少20【答案】：D【解析】：P、Q两点处的电荷等量异种，选项A错误；a点和b点的电场强度大小相等，方向不同，选项B错误；c点的电势高于d点的电势，选项C错误；负电荷从a到c，电场力做功，电势能减少，选项D正确。【考点定位】此题考查等量异种电荷电场的相关知识。第二部分（非选择题共174分）22．（19分）(1)题22图1所示为光学实验用的长方体玻璃砖，它的__________面不能用手直接接触。在用插针法测定玻璃砖折射率的实验中，两位同学绘出的玻璃砖和三个针孔a、b、c的位置相同，且插在c位置的针正好挡住插在a、b位置的针的像，但最后一个针孔的位置不同，分别为d、e两点，如题22图2所示，计算折射率时，用_____________（填“d”或“e”）点得到的值较小，用________________（填“d”或“e”）点得到的值误差较小。第3页|共8页（2）某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘作了果汁电池，他们测量这种电池的电动势E和内阻r，并探究电极间距对E和r的影响。实验器材如题22图3所示。①测量E和r的实验方案为：调节滑动变阻器，改变电源两端的电压U和流过电源的电流I，依据公式___________，利用测量数据作出U-I图像，得出E和r。②将电压表视为理想表，要求避免电流表分压作用对测量结果的影响，请在题22图3中用笔画线代替导线连接电路。③实验中依次减小铜片与锌片的间距，分别得到相应果汁电池的U-I图像如题22图4（见下页）中（a）、（b）、（c）、（d）所示，由此可知：在该实验中，随电极间距的减小，电源电动势___________（填“增大”“减小”或“不变”），电源内阻________（填“增大”“减小”或“不变”）。曲线（c）对应的电源电动势E=_____________V，内阻r=____________Ω，当外电路总电阻为2500Ω时，该电源的输出功率P=_____________mW.（均保留三位有效数字）第4页|共8页第5页|共8页23．（16分）题23图所示为一种摆式摩擦因数测量仪，可测量轮胎与地面间动摩擦因数，基主要部件有：底部固定有轮胎橡胶片的摆锤和连接摆锤的轻质细杆。摆锤的质量为...
