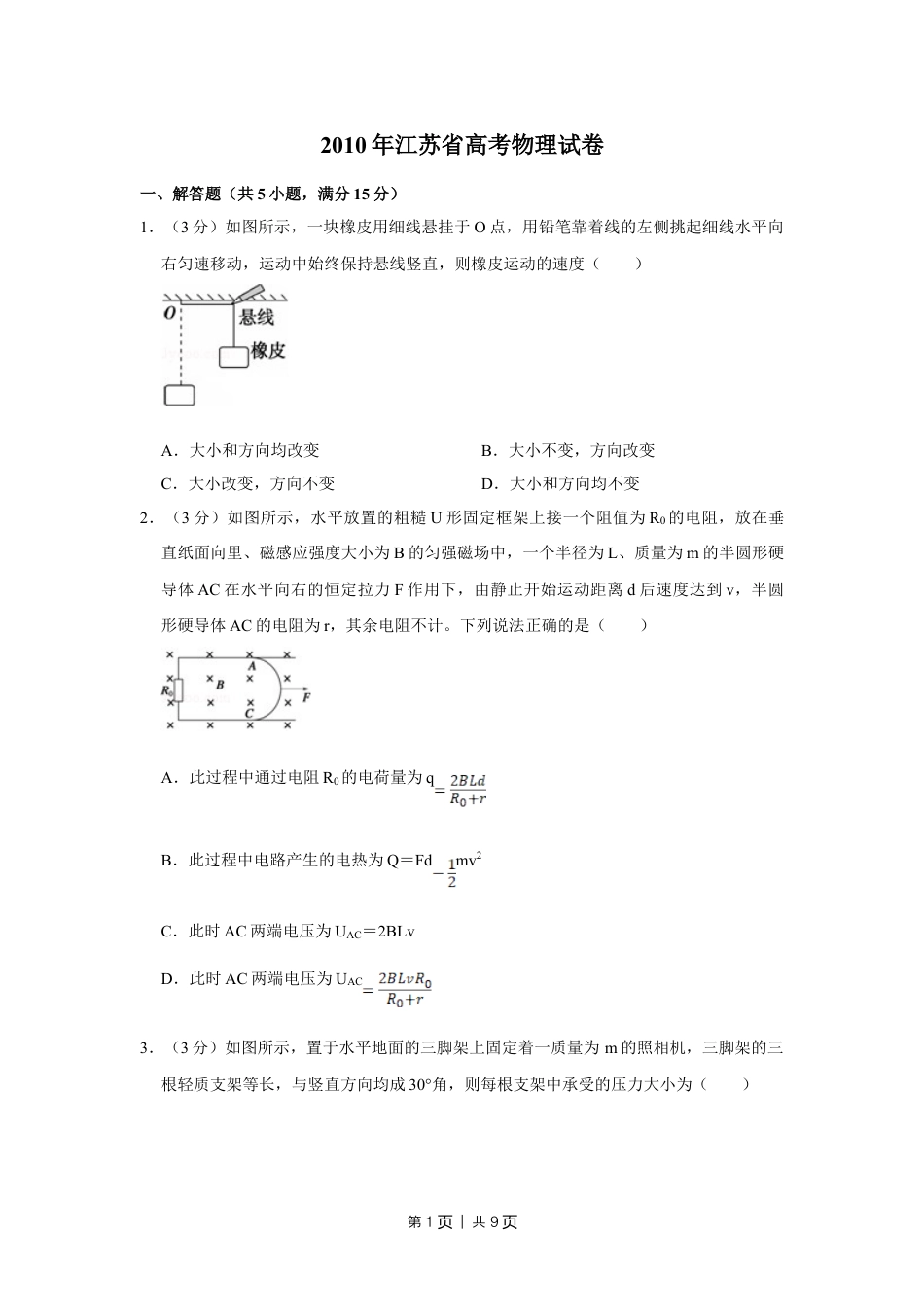

2010年江苏省高考物理试卷一、解答题（共5小题，满分15分）1．（3分）如图所示，一块橡皮用细线悬挂于O点，用铅笔靠着线的左侧挑起细线水平向右匀速移动，运动中始终保持悬线竖直，则橡皮运动的速度（）A．大小和方向均改变B．大小不变，方向改变C．大小改变，方向不变D．大小和方向均不变2．（3分）如图所示，水平放置的粗糙U形固定框架上接一个阻值为R0的电阻，放在垂直纸面向里、磁感应强度大小为B的匀强磁场中，一个半径为L、质量为m的半圆形硬导体AC在水平向右的恒定拉力F作用下，由静止开始运动距离d后速度达到v，半圆形硬导体AC的电阻为r，其余电阻不计。下列说法正确的是（）A．此过程中通过电阻R0的电荷量为qB．此过程中电路产生的电热为Q＝Fdmv2C．此时AC两端电压为UAC＝2BLvD．此时AC两端电压为UAC3．（3分）如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成30°角，则每根支架中承受的压力大小为（）第1页|共9页A．mgB．C．D．4．（3分）如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S，下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是（）A．B．C．D．5．（3分）空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示。下列说法正确的是（）A．O点的电势最低B．x2点的电势最高C．x1和﹣x1两点的电势相等第2页|共9页D．x1和x3两点的电势相等二、多项选择题：本题共4小题，每小题4分，共计16分.每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答得0分.6．（4分）航天飞机在完成对哈勃空间望远镜的维修任务后，在A点从圆形轨道Ⅰ进入椭圆轨道Ⅱ，B为轨道Ⅱ上的一点，如图所示，关于航天飞机的运动，下列说法中正确的有（）A．在轨道Ⅱ上经过A的速度小于经过B的速度B．在轨道Ⅱ上经过A的速度小于在轨道Ⅰ上经过A的速度C．在轨道Ⅱ上运动的周期小于在轨道Ⅰ上运动的周期D．在轨道Ⅱ上经过A的加速度小于在轨道Ⅰ上经过A的加速度7．（4分）在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有（）A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大8．（4分）如图所示，平直木板AB倾斜放置，板上的P点距A端较近，小物块与木板间的动摩擦因数由A到B逐渐减小，先让物块从A由静止开始滑到B．然后，将A着地，抬高B，使木板的倾角与前一过程相同，再让物块从B由静止开始滑到A．上述两过程相比较，下列说法中一定正确的有（）第3页|共9页A．物块经过P点的动能，前一过程较小B．物块从顶端滑到P点的过程中因摩擦产生的热量，前一过程较少C．物块滑到底端的速度，前一过程较大D．物块从顶端滑到底端的时间，前一过程较长9．（4分）如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO′与SS′垂直．a、b、c三个质子先后从S点沿垂直于磁场的方向射入磁场，它们的速度大小相等，b的速度方向与SS′垂直，a、c的速度方向与b的速度方向间的夹角分别为α、β，且α＞β．三个质子经过附加磁场区域后能到达同一点S′，则下列说法中正确的有（）A．三个质子从S运动到S′的时间相等B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO′轴上C．若撤去附加磁场，a到达SS′连线上的位置距S点最近D．附加磁场方向与原磁场方向相同三、解答题（共3小题，满分42分）10．（8分）在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路．（1）实验时，应先将电阻箱的电阻调到．（选填“最大值”、“最小值”或“任意值”）（2）改变电阻箱的阻值R，分别测出阻值R0＝10Ω的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是．（选填“1”或“2”）方案编号电阻箱的阻值R/Ω1400.035...
