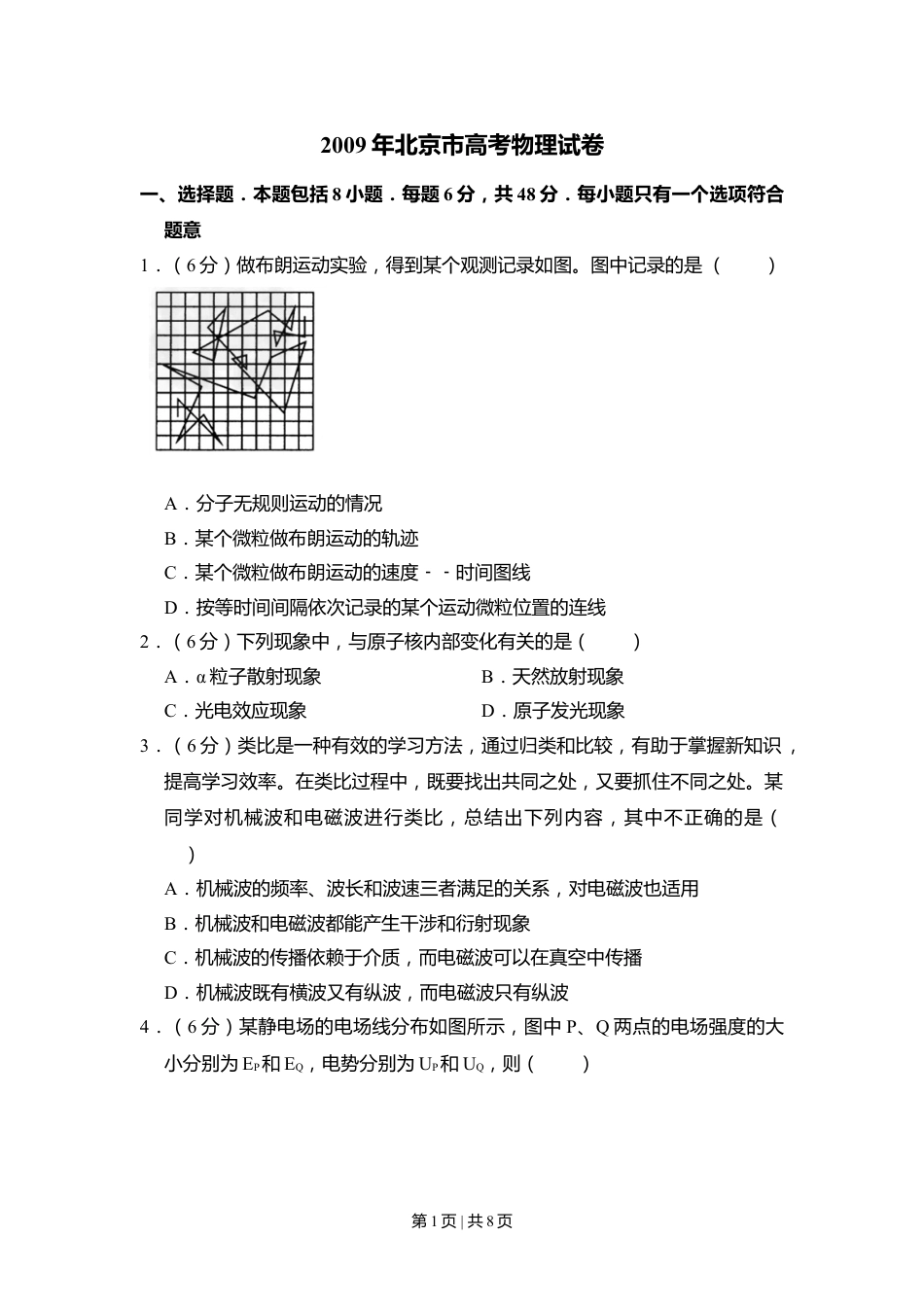

2009年北京市高考物理试卷一、选择题．本题包括8小题．每题6分，共48分．每小题只有一个选项符合题意1．（6分）做布朗运动实验，得到某个观测记录如图。图中记录的是（）A．分子无规则运动的情况B．某个微粒做布朗运动的轨迹C．某个微粒做布朗运动的速度﹣﹣时间图线D．按等时间间隔依次记录的某个运动微粒位置的连线2．（6分）下列现象中，与原子核内部变化有关的是（）A．α粒子散射现象B．天然放射现象C．光电效应现象D．原子发光现象3．（6分）类比是一种有效的学习方法，通过归类和比较，有助于掌握新知识，提高学习效率。在类比过程中，既要找出共同之处，又要抓住不同之处。某同学对机械波和电磁波进行类比，总结出下列内容，其中不正确的是（）A．机械波的频率、波长和波速三者满足的关系，对电磁波也适用B．机械波和电磁波都能产生干涉和衍射现象C．机械波的传播依赖于介质，而电磁波可以在真空中传播D．机械波既有横波又有纵波，而电磁波只有纵波4．（6分）某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为EP和EQ，电势分别为UP和UQ，则（）第1页|共8页A．EP＞EQ，UP＞UQB．EP＞EQ，UP＜UQC．EP＜EQ，UP＞UQD．EP＜EQ，UP＜UQ5．（6分）一简谐机械波沿x轴正方向传播，周期为T，波长为λ．若在x=0处质点的振动图象如图所示，则该波在t=时刻的波形曲线为（）A．B．C．D．6．（6分）如图所示，将质量为m的滑块放在倾角为θ的固定斜面上．滑块与斜面之间的动摩擦因数为μ．若滑块与斜面之间的最大静摩擦力与滑动摩擦力大小相等，重力加速度为g，则（）A．将滑块由静止释放，如果μ＞tanθ，滑块将下滑B．给滑块沿斜面向下的初速度，如果μ＜tanθ，滑块将减速下滑C．用平行于斜面向上的力拉滑块向上匀速滑动，如果μ=tanθ，拉力大小应第2页|共8页是2mgsinθD．用平行于斜面向下的力拉滑块向下匀速滑动，如果μ=tanθ，拉力大小应是mgsinθ7．（6分）如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场．一带电粒子a（不计重力）以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′（图中未标出）穿出．若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b（不计重力）仍以相同初速度由O点射入，从区域右边界穿出，则粒子b（）A．穿出位置一定在O′点下方B．穿出位置一定在O′点上方C．运动时，在电场中的电势能一定减小D．在电场中运动时，动能一定减小8．（6分）图示为一个内、外半径分别为R1和R2的圆环状均匀带电平面，其单位面积带电量为σ．取环面中心O为原点，以垂直于环面的轴线为x轴．设轴上任意点P到O点的距离为x，P点电场强度的大小为E．下面给出E的四个表达式（式中k为静电力常量），其中只有一个是合理的．你可能不会求解此处的场强E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，E的合理表达式应为（）第3页|共8页A．B．C．D．二、实验题（共1小题，18分）9．（18分）（1）在《用双缝干涉测光的波长》实验中，将双缝干涉实验仪按要求安装在光具座上（如图1），并选用缝间距d=0.2mm的双缝屏．从仪器注明的规格可知，像屏与双缝屏间的距离L=700mm．然后，接通电源使光源正常工作．①已知测量头主尺的最小刻度是毫米，副尺上有50分度．某同学调整手轮后，从测量头的目镜看去，第1次映入眼帘的干涉条纹如图2（a）所示，图2（a）中的数字是该同学给各暗纹的编号，此时图2（b）中游标尺上的读数x1=1.16mm；接着再转动手轮，映入眼帘的干涉条纹如图3（a）所示，此时图3（b）中游标尺上的读数x2=；②利用上述测量结果，经计算可得两个相邻明纹（或暗纹）间的距离△x=mm；这种色光的波长λ=nm．（2）某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱（最第4页|共8页大阻值为9.999Ω，科当标准电阻用）一只电流表（量程IR=0.6A，内阻rg=0.1Ω）和若干导线．①请根据测定电动势E内电阻r的要求，设计图4中器件的连接方式，画线把它们连接起来．②接通开关，逐次改变电阻箱的阻值R，...
