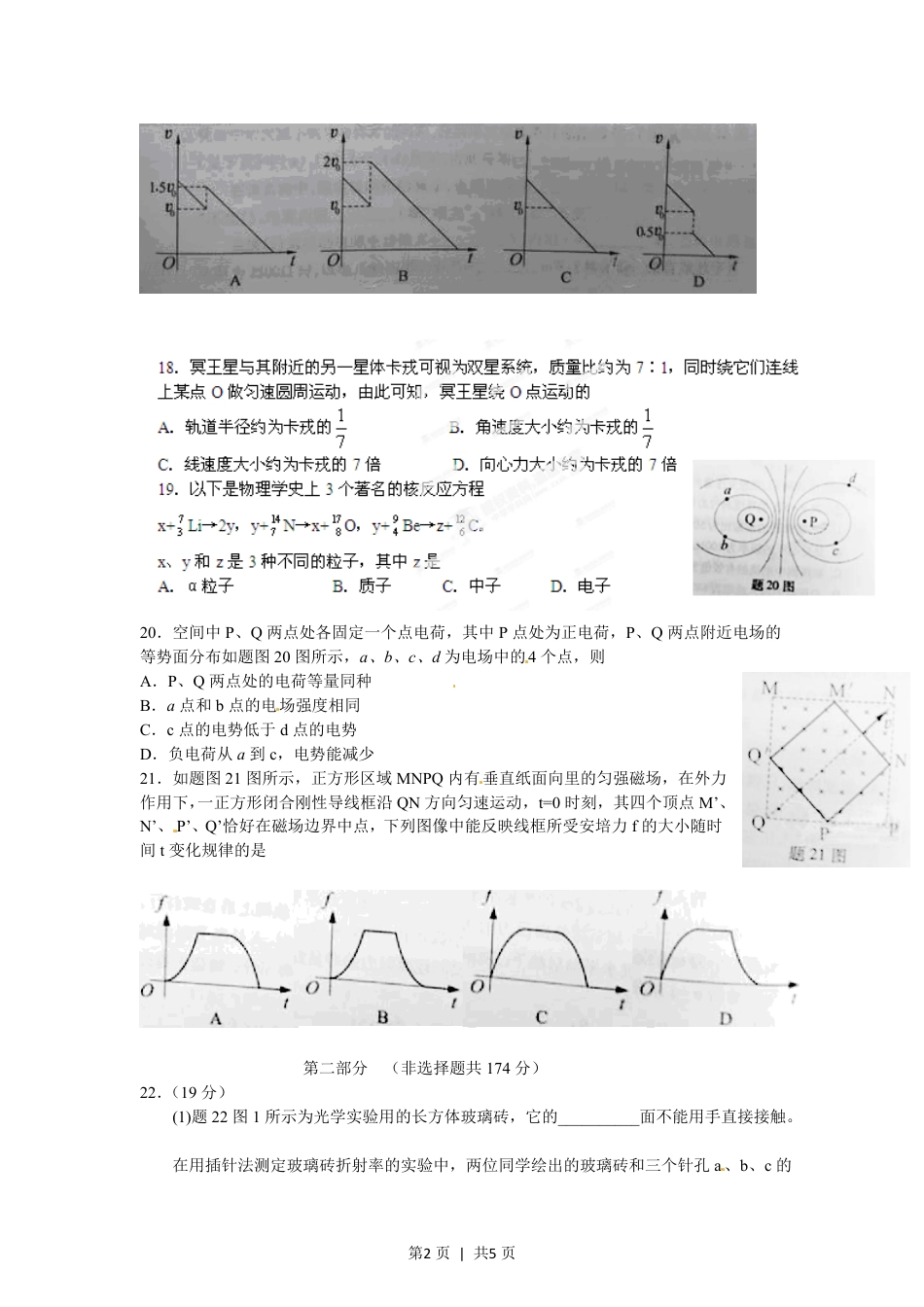

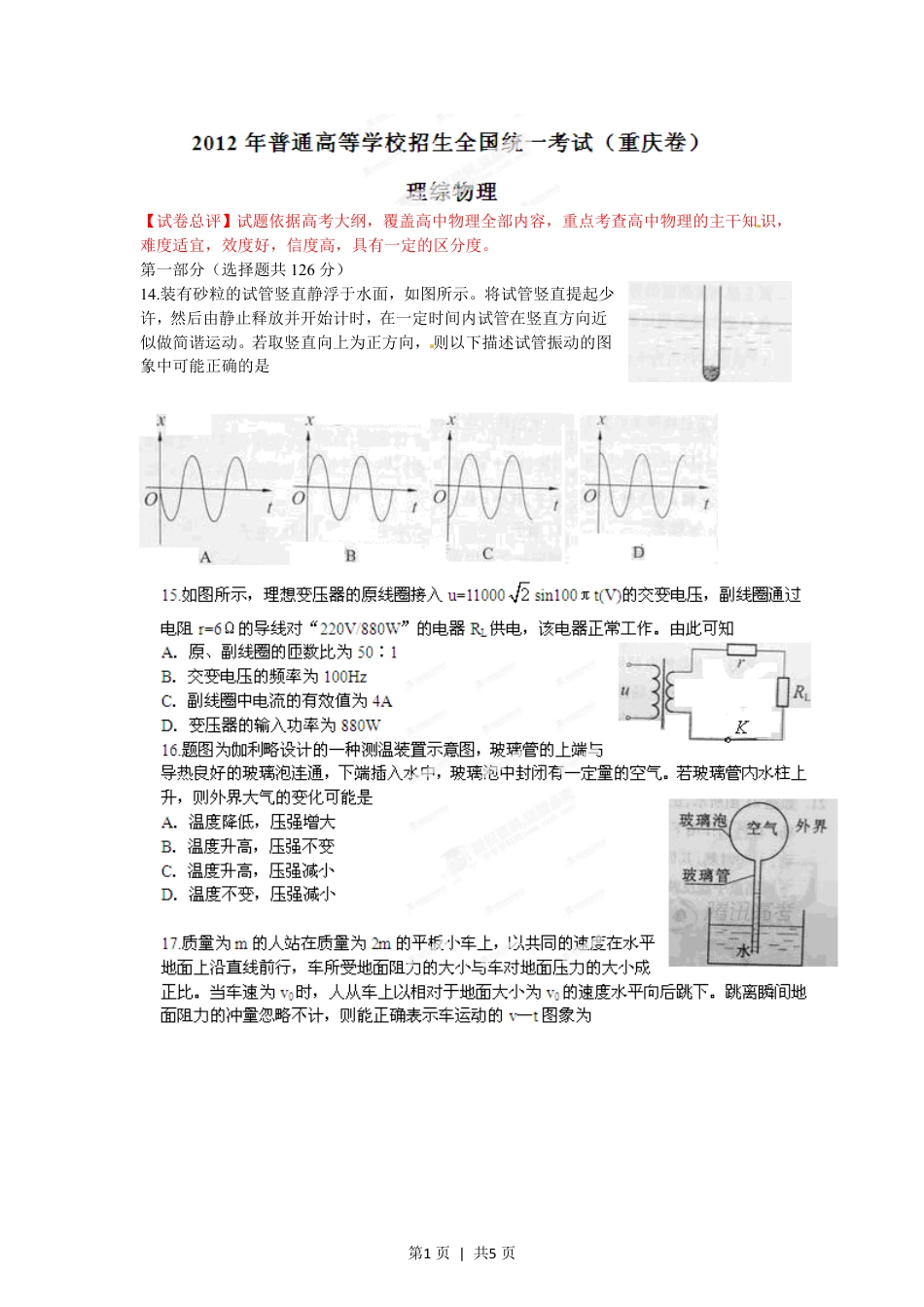

第1页|共5页【试卷总评】试题依据高考大纲，覆盖高中物理全部内容，重点考查高中物理的主干知识，难度适宜，效度好，信度高，具有一定的区分度。第一部分（选择题共126分）[来源:学科网ZXXK]14.装有砂粒的试管竖直静浮于水面，如图所示。将试管竖直提起少许，然后由静止释放并开始计时，在一定时间内试管在竖直方向近似做简谐运动。若取竖直向上为正方向，则以下描述试管振动的图象中可能正确的是第2页|共5页20．空间中P、Q两点处各固定一个点电荷，其中P点处为正电荷，P、Q两点附近电场的等势面分布如题图20图所示，a、b、c、d为电场中的4个点，则A．P、Q两点处的电荷等量同种B．a点和b点的电场强度相同[来源:学#科#网Z#X#X#K]C．c点的电势低于d点的电势[来源:Zxxk.Com]D．负电荷从a到c，电势能减少21．如题图21图所示，正方形区域MNPQ内有垂直纸面向里的匀强磁场，在外力作用下，一正方形闭合刚性导线框沿QN方向匀速运动，t=0时刻，其四个顶点M’、N’、P’、Q’恰好在磁场边界中点，下列图像中能反映线框所受安培力f的大小随时间t变化规律的是第二部分（非选择题共174分）22．（19分）(1)题22图1所示为光学实验用的长方体玻璃砖，它的__________面不能用手直接接触。[来源:学&科&网]在用插针法测定玻璃砖折射率的实验中，两位同学绘出的玻璃砖和三个针孔a、b、c的第3页|共5页位置相同，且插在c位置的针正好挡住插在a、b位置的针的像，但最后一个针孔的位置不同，分别为d、e两点，如题22图2所示，计算折射率时，用_____________（填“d”或“e”）点得到的值较小，用________________（填“d”或“e”）点得到的值误差较小。第4页|共5页23．（16分）题23图所示为一种摆式摩擦因数测量仪，可测量轮胎与地面间动摩擦因数，基主要部件有：底部固定有轮胎橡胶片的摆锤和连接摆锤的轻质细杆。摆锤的质量为m，细杆可绕轴O在竖直平面内自由转动，摆锤重心到O点距离为L。测量时，测量仪固定于水平地面，将摆锤从与O等高的位置处静止释放。摆锤到最低点附近时，橡胶片紧压地面擦过一小段距离s（s1)的颗粒打在收集板上的位置到O点的距离。
