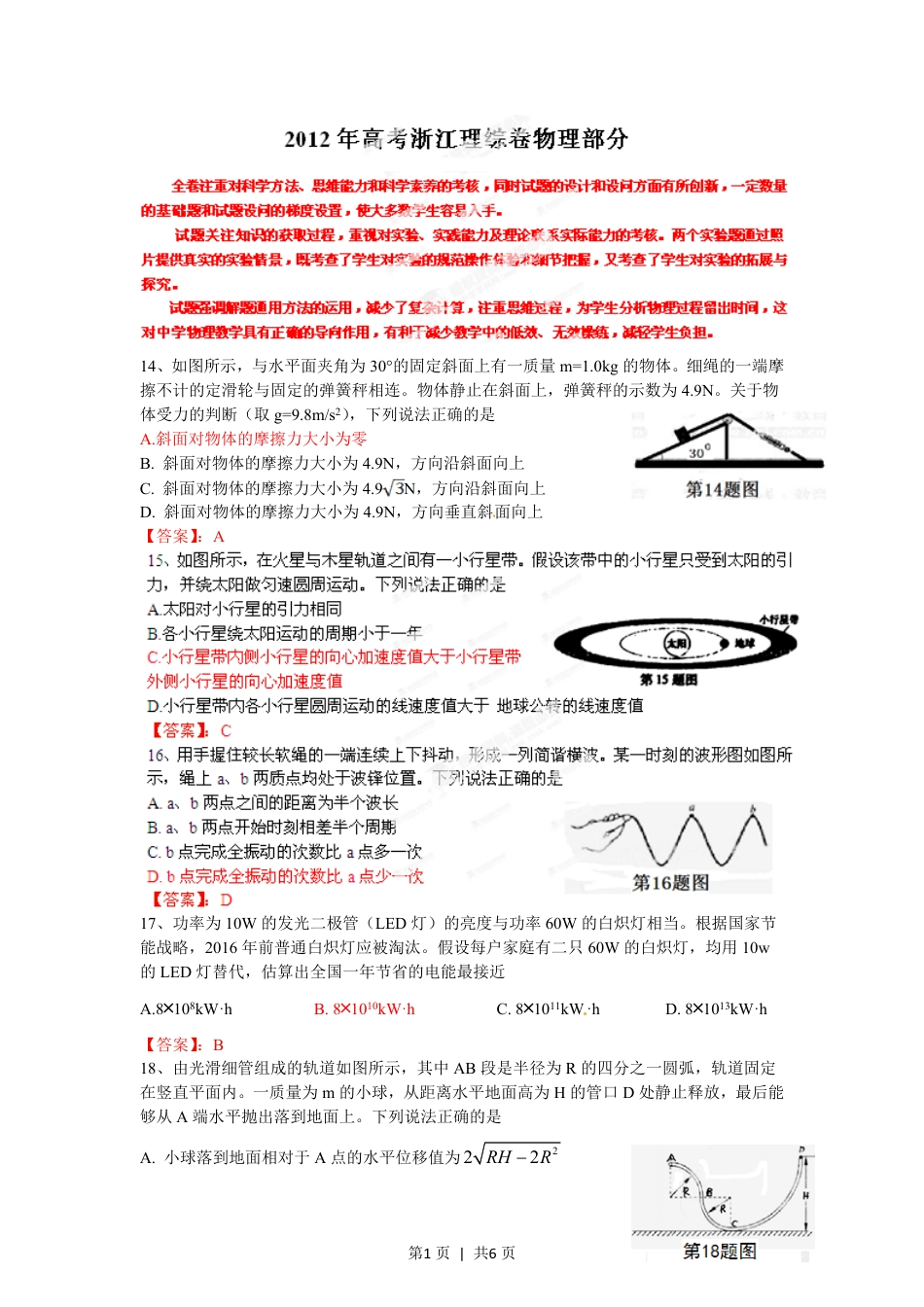

第1页|共6页14、如图所示，与水平面夹角为30°的固定斜面上有一质量m=1.0kg的物体。细绳的一端摩擦不计的定滑轮与固定的弹簧秤相连。物体静止在斜面上，弹簧秤的示数为4.9N。关于物体受力的判断（取g=9.8m/s2），下列说法正确的是A.斜面对物体的摩擦力大小为零B.斜面对物体的摩擦力大小为4.9N，方向沿斜面向上C.斜面对物体的摩擦力大小为4.9N，方向沿斜面向上D.斜面对物体的摩擦力大小为4.9N，方向垂直斜面向上【答案】：A17、功率为10W的发光二极管（LED灯）的亮度与功率60W的白炽灯相当。根据国家节能战略，2016年前普通白炽灯应被淘汰。假设每户家庭有二只60W的白炽灯，均用10w的LED灯替代，估算出全国一年节省的电能最接近A.8╳108kW·hB.8╳1010kW·hC.8╳1011kW·hD.8╳1013kW·h【答案】：B18、由光滑细管组成的轨道如图所示，其中AB段是半径为R的四分之一圆弧，轨道固定在竖直平面内。一质量为m的小球，从距离水平地面高为H的管口D处静止释放，最后能够从A端水平抛出落到地面上。下列说法正确的是A.小球落到地面相对于A点的水平位移值为222RHR-第2页|共6页B.小球落到地面相对于A点的水平位移值为2224RHR-C.小球能从细管A端水平抛出的条件是H>2RD.小球能从细管A端水平抛出的最小高度min52HR=[来源:学科网ZXXK]【答案】：BC20、为了测量储罐中不导电液体的高度，将与储罐外面壳绝缘的两块平行金属板构成的电容C置于储罐中，电容器可通过开关S与线圈L或电源相连，如图所示。当开关从a拨到b时，由L与C构成的回路中产生周期2TLCp=的振荡电流。当罐中的液面上升时A.电容器的电容减小B.电容器的电容增大C.LC回路的振荡频率减小[来源:Z§xx§k.Com]D.LC回路的振荡频率增大【答案】：BC21、（10分）在“测定玻璃的折射率”实验中，某同学经正确操作插好了4枚大头针，如图甲所示。（1）在答题纸上相应的图中画出完整的光路图；（2）对你画出的光路图进行测量和计算，求得该玻璃砖的折射率n=____________（保留3位有效数字）；（3）为了观察光在玻璃砖不同表面的折射现象，某同学做了二次实验，经正确操作插好了8枚大头针，如图乙所示。图中P1和P2是同一入射光线上的2枚大头针，其对应出射光线上的2枚大头针是P3和_____________（填“A”和“B”）第3页|共6页【答案】：(1)如图所示（2）1.51±0.03(3)A22、（10分）在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一把弹簧秤、（1）为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表用作图法求得该弹簧的劲度系数k=_________________N/m；（2）某次实验中，弹簧的指针位置如图所示，其读数为_____________N，同时利用（3）中结果获得弹簧上的弹力值为2.50N，请在答题纸上画出这两个共点力的合力F合；（3）由图得到F合=__________N。【答案】：（1）532±（2）2.100.02±（3）3.30.2±(2)“A鱼”在水中运动时受到重力、浮力和阻力的作用，做匀减速运动，设加速度为Aa,有=+f-AFFmg浮合③第4页|共6页=AFma合④202AAAvah-=-⑤由题得：10=9Fmg浮综合上述各式，得1()9AAHfmgh=-⑥24、（20分）如图所示，二块水平放置、相距为d的长金属板接在电压可调的电源上。两板之间的右侧区域存在方向垂直纸面向里的匀强磁场。将喷墨打印机的喷口靠近上板下表面，从喷口连续不断喷出质量均为m、水平速度均为v0、带相等电荷量的墨滴。调节电源电压至U，墨滴在电场区域恰能沿水平向右做匀速直线运动，进入电场、磁场共存区域后，最终垂直打在下板的M点。（1）判断墨滴所带电荷的种类，并求其电荷量；（2）求磁感应强度B的值；（3）现保持喷口方向不变，使其竖直下移到两板中间位置。为了使墨滴仍能到达下板M点应将磁感应强度调至B'，则B'的大小为多少？（2）墨滴垂直进入电场、磁场共存区域，重力仍与电场力平衡，合力等于洛伦兹力，墨滴做匀速圆周运动，有20ovqvBmR=④考虑到墨滴进入磁场和撞板的几何关系，可知墨滴在该区域恰完成四分之一圆周运动，则半径R=d⑤第5页|共6页由②④⑤式得到02vUBgd=⑥25、（22分）为了提高自行车夜间行驶的安全性，小明同学设计了一种“闪烁”装置，如图所示，自行车后轮...
