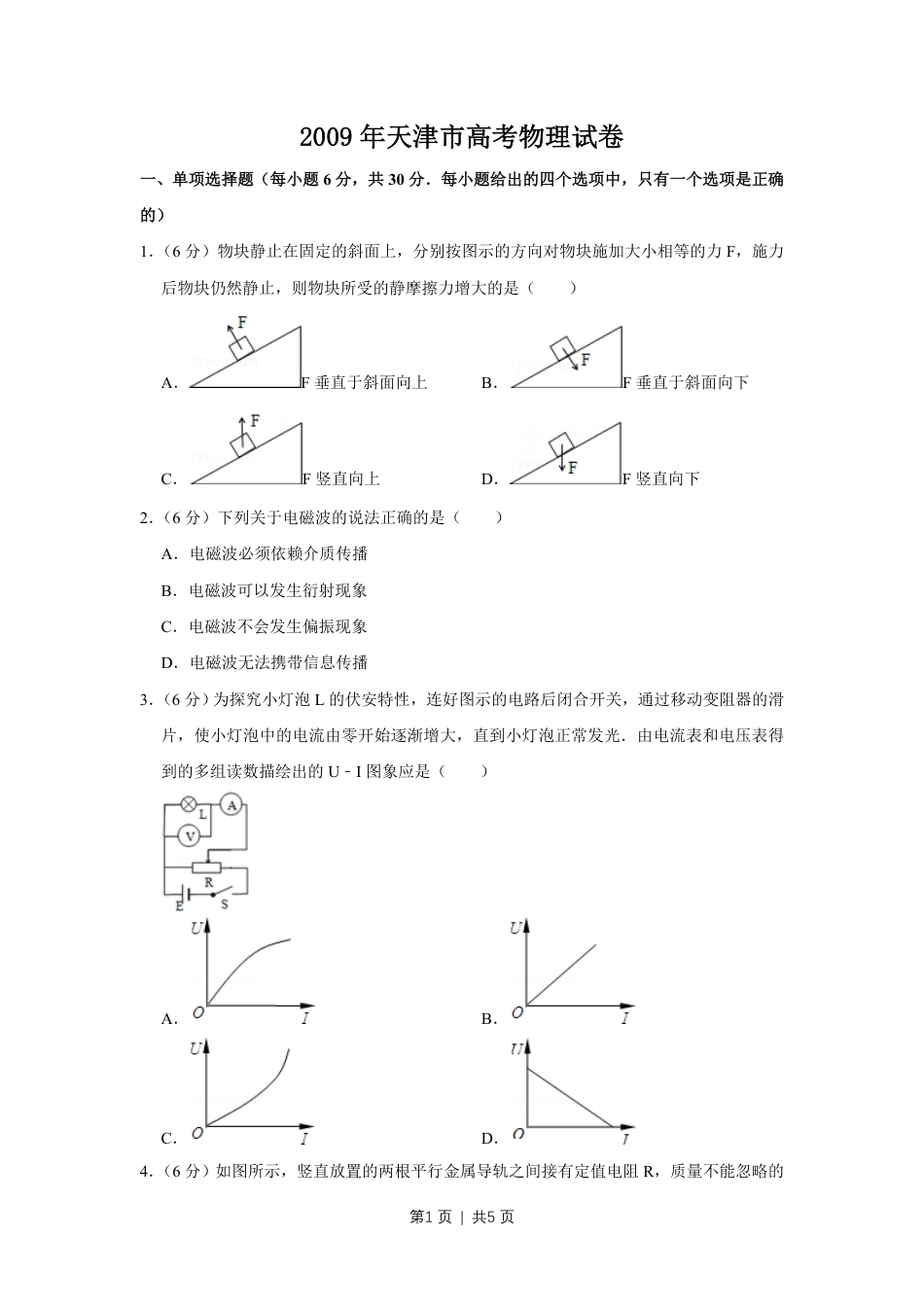

第1页|共5页2009年天津市高考物理试卷一、单项选择题（每小题6分，共30分．每小题给出的四个选项中，只有一个选项是正确的）1．（6分）物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F，施力后物块仍然静止，则物块所受的静摩擦力增大的是（）A．F垂直于斜面向上B．F垂直于斜面向下C．F竖直向上D．F竖直向下2．（6分）下列关于电磁波的说法正确的是（）A．电磁波必须依赖介质传播B．电磁波可以发生衍射现象C．电磁波不会发生偏振现象D．电磁波无法携带信息传播3．（6分）为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U﹣I图象应是（）A．B．C．D．4．（6分）如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的第2页|共5页金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于（）A．棒的机械能增加量B．棒的动能增加量C．棒的重力势能增加量D．电阻R上放出的热量5．（6分）如图所示，带等量异号电荷的两平行金属板在真空中水平放置，M、N为板间同一电场线上的两点，一带电粒子（不计重力）以速度vM经过M点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度vN折回N点．则（）A．粒子受电场力的方向一定由M指向NB．粒子在M点的速度一定比在N点的大C．粒子在M点的电势能一定比在N点的大D．电场中M点的电势一定高于N点的电势二、不定项选择题（每小题6分，共18分．每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确．全部选对的得6分，选对但不全的得3分，选错或不答的得0分）6．（6分）下列说法正确的是（）A．NH→CHe方程是α衰变方程B．HH→He+γ是核聚变反应方程C．U→ThHe是核裂变反应方程D．HeAl→Pn是核人工转变7．（6分）已知某玻璃对蓝光的折射率比对红光的折射率大，则两种光（）A．在该玻璃中传播时，蓝光的速度较大第3页|共5页B．以相同的入射角从空气斜射入该玻璃中，蓝光折射角较大C．从该玻璃中射入空气发生反射时，红光临界角较大D．用同一装置进行双缝干涉实验，蓝光的相邻条纹间距较大8．（6分）某质点做简谐运动，其位移随时间变化的关系式为x＝Asin，则质点（）A．第1s末与第3s末的位移相同B．第1s末与第3s末的速度相同C．3s末至5s末的位移方向都相同D．3s末至5s末的速度方向都相同三、实验题9．（18分）（1）如图1所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R．线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I＝．线框从中性面开始转过的过程中，通过导线横截面的电荷量q＝．（2）图2为简单欧姆表原理示意图，其中电流表的满偏电流IR＝300μA，内阻Rg＝100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E＝1.5V，内阻r＝0.5Ω，图中与接线柱A相连的表笔颜色应是色，接正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝kΩ．若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述Rx其测量结果与原结果相比较（填“变大”、“变小”或“不变”）．（3）如图3所示，将打点计时器固定在铁架台上，使重物带动纸带从静止开始自由下落，利用此装置可以测定重力和速度．①所需器材有打点计时器（带导线）、纸带、复写纸、带铁夹的铁架台和带夹子的重物，此外还需（填字母代号）中的器材．A．直流电源、天平及砝码B．直流电源、毫米刻度尺C．交流电源、天平及砝码D．交流电源、毫米刻度尺②通过作图象的方法可以剔除偶然误差较大的数据，提高实验的准确程度．为使图线的斜率等于重力加速度，除作v﹣t图象外，还可作图象，其纵轴表示的是，横轴表示的是．第4页|共5页四、简答题10．（16分）如图所示，质量m1＝0.3kg的小车静止在光滑的水平面上，车长L＝1.5m，现有质量m2＝0.2...
