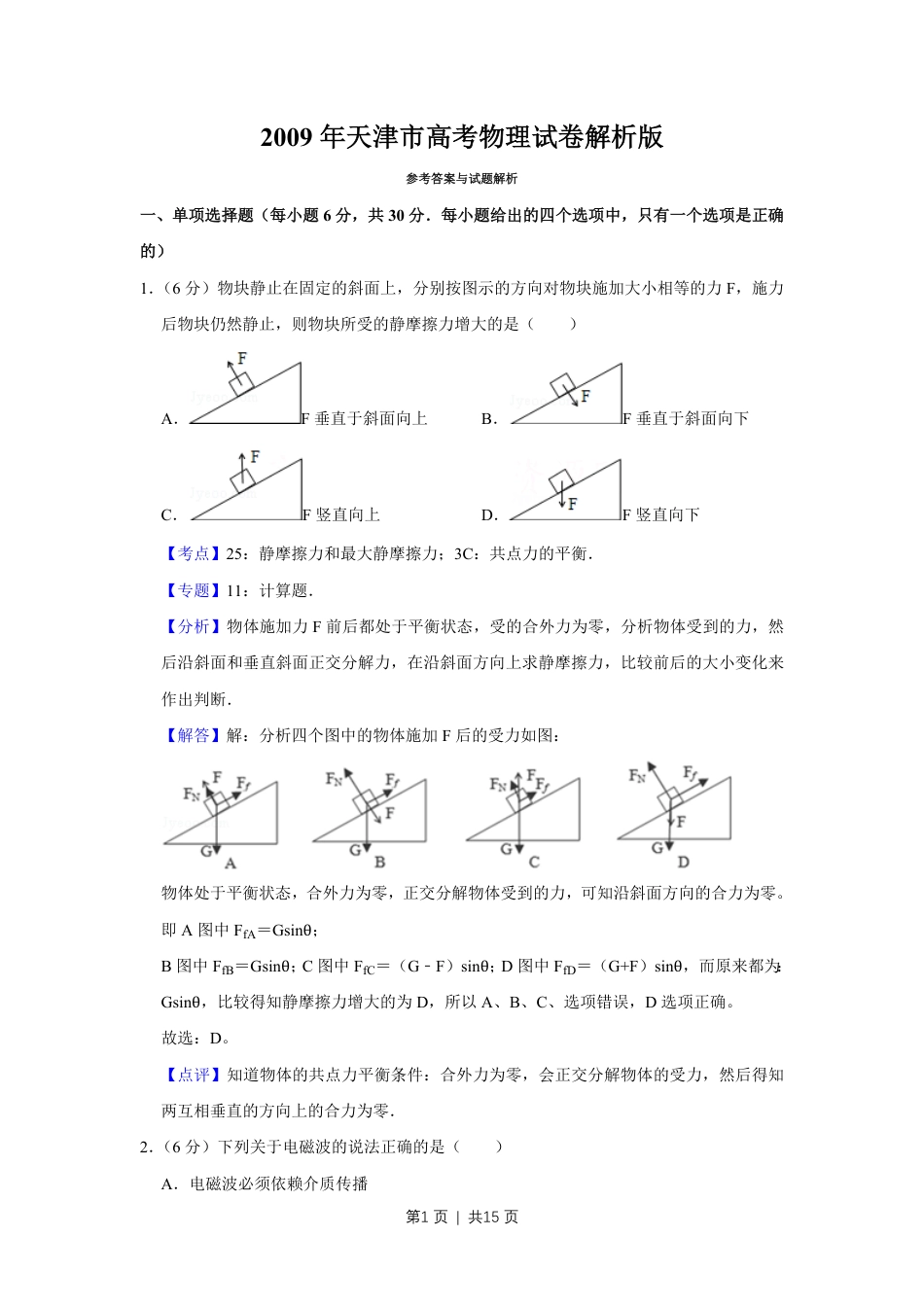

第1页|共15页2009年天津市高考物理试卷解析版参考答案与试题解析一、单项选择题（每小题6分，共30分．每小题给出的四个选项中，只有一个选项是正确的）1．（6分）物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F，施力后物块仍然静止，则物块所受的静摩擦力增大的是（）A．F垂直于斜面向上B．F垂直于斜面向下C．F竖直向上D．F竖直向下【考点】25：静摩擦力和最大静摩擦力；3C：共点力的平衡．菁优网版权所有【专题】11：计算题．【分析】物体施加力F前后都处于平衡状态，受的合外力为零，分析物体受到的力，然后沿斜面和垂直斜面正交分解力，在沿斜面方向上求静摩擦力，比较前后的大小变化来作出判断．【解答】解：分析四个图中的物体施加F后的受力如图：物体处于平衡状态，合外力为零，正交分解物体受到的力，可知沿斜面方向的合力为零。即A图中FfA＝Gsinθ；B图中FfB＝Gsinθ；C图中FfC＝（G﹣F）sinθ；D图中FfD＝（G+F）sinθ，而原来都为：Gsinθ，比较得知静摩擦力增大的为D，所以A、B、C、选项错误，D选项正确。故选：D。【点评】知道物体的共点力平衡条件：合外力为零，会正交分解物体的受力，然后得知两互相垂直的方向上的合力为零．2．（6分）下列关于电磁波的说法正确的是（）A．电磁波必须依赖介质传播第2页|共15页B．电磁波可以发生衍射现象C．电磁波不会发生偏振现象D．电磁波无法携带信息传播【考点】G4：电磁波的发射、传播和接收；G6：电磁波的应用．菁优网版权所有【专题】54H：光的衍射、偏振和电磁本性专题．【分析】电磁波既可以在真空中传播，也可以在介质中传播；所有的波都能发生衍射现象，横波能够发生偏振现象，电磁波是横波，所有波都能传递信息．【解答】解：A、电磁波既可以在真空中传播，也可以在介质中传播，故A错误。B、衍射是波特有的现象，所有的波都能发生衍射现象，故B正确。C、横波能够发生偏振现象，电磁波是横波，故电磁能能发生偏振现象，故C错误。D、所有波都能传递信息，故电磁波能够携带信息，故D错误。故选：B。【点评】通过多读教材，加强对基础知识的积累是解决此类题目的唯一途径．3．（6分）为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U﹣I图象应是（）A．B．C．D．【考点】B8：电阻率与温度的关系；BE：伏安法测电阻；N5：描绘小电珠的伏安特性曲线．菁优网版权所有【专题】535：恒定电流专题．【分析】解答本题的关键是理解电阻的U﹣I图象的物理意义以及温度对电阻的影响．第3页|共15页【解答】解：灯丝电阻随电压的增大而增大，在图象上某点到原点连线的斜率应越来越大，故ABD错误，C正确。故选：C。【点评】本题考查的恒定电流中的基础知识：U﹣I图象含义以及温度对电阻的影响．对于这些基本知识要加强理解和应用．4．（6分）如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于（）A．棒的机械能增加量B．棒的动能增加量C．棒的重力势能增加量D．电阻R上放出的热量【考点】65：动能定理；D9：导体切割磁感线时的感应电动势；DD：电磁感应中的能量转化．菁优网版权所有【专题】16：压轴题．【分析】棒在竖直向上的恒力F作用下加速上升的一段时间内，F做正功，安培力做负功，重力做负功，动能增大．根据动能定理分析力F做的功与安培力做的功的代数和．【解答】解：A、棒受重力G、拉力F和安培力FA的作用。由动能定理：WF+WG+W安＝△EK得WF+W安＝△EK+mgh即力F做的功与安培力做功的代数和等于机械能的增加量。故A正确。B、由动能定理，动能增量等于合力的功。合力的功等于力F做的功、安培力的功与重力的功代数和。故B错误。C、棒克服重力做功等于棒的重力势能增加量。故C错误。D、棒克服安培力做功等于电阻R上放出的热量。故D错误故选：A。【...
