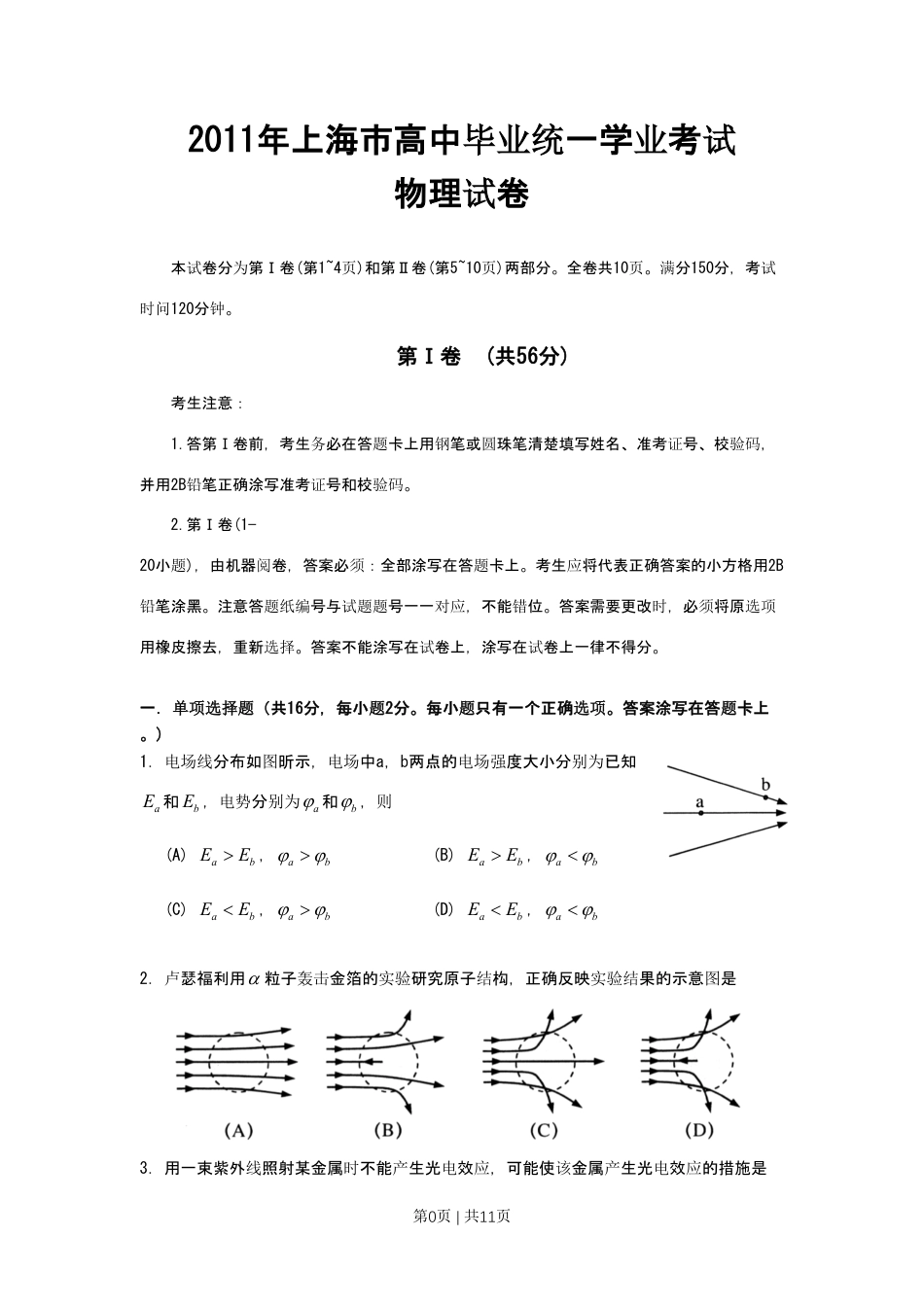

第0页|共11页2011年上海市高中毕业统一学业考试物理试卷本试卷分为第Ⅰ卷(第1~4页)和第Ⅱ卷(第5~10页)两部分。全卷共10页。满分150分，考试时问120分钟。第Ⅰ卷(共56分)考生注意：1.答第Ⅰ卷前，考生务必在答题卡上用钢笔或圆珠笔清楚填写姓名、准考证号、校验码，并用2B铅笔正确涂写准考证号和校验码。2.第Ⅰ卷(1—20小题)，由机器阅卷，答案必须：全部涂写在答题卡上。考生应将代表正确答案的小方格用2B铅笔涂黑。注意答题纸编号与试题题号一一对应，不能错位。答案需要更改时，必须将原选项用橡皮擦去，重新选择。答案不能涂写在试卷上，涂写在试卷上一律不得分。一．单项选择题（共16分，每小题2分。每小题只有一个正确选项。答案涂写在答题卡上。)1．电场线分布如图昕示，电场中a，b两点的电场强度大小分别为已知aE和bE，电势分别为aj和bj，则(A)abEE>，abjj>(B)abEE>，abjj<(C)abEE<，abjj>(D)abEE<，abjj<2．卢瑟福利用a粒子轰击金箔的实验研究原子结构，正确反映实验结果的示意图是3．用一束紫外线照射某金属时不能产生光电效应，可能使该金属产生光电效应的措施是第1页|共11页(A)改用频率更小的紫外线照射(B)改用X射线照射(C)改用强度更大的原紫外线照射(D)延长原紫外线的照射时间4．如图，一定量的理想气体从状态a沿直线变化到状态b，在此过程中，其压强(A)逐渐增大(B)逐渐减小(C)始终不变(D)先增大后减小5．两个相同的单摆静止于平衡位置，使摆球分别以水平初速1v、2v(12vv>)在竖直平面内做小角度摆动，它们的频率与振幅分别为12,ff和12,AA，则(A)12ff>，12AA=(B)12ff<，12AA=(C)12ff=，12AA>(D)12ff=，12AA<6．右表是某逻辑电路的真值表，该电路是7．在存放放射性元素时，若把放射性元素①置于大量水中；②密封于铅盒中；③与轻核元素结合成化合物．则(A)措施①可减缓放射性元素衰变(B)措施②可减缓放射性元素衰变(C)措施③可减缓放射性元素衰变(D)上述措施均无法减缓放射性元素衰变8．某种气体在不同温度下的气体分子速率分布曲线如图所示，图中()fv表示v处单位速率区间内的分子数百分率，所对应的温度分别为,,IIIIIITTT，则第2页|共11页(A)IIIIIITTT>>(B)IIIIIIITTT>>(C),IIIIIIIITTTT>>(D)IIIIIITTT==二．单项选择题(共24分，每小题3分。每小题只有一个正确选项。答案涂写在答题卡上。)9．天然放射性元素放出的三种射线的穿透能力实验结果如图所示，由此可推知(A)②来自于原子核外的电子(B)①的电离作用最强，是一种电磁波(C)③的电离作用较强，是一种电磁波(D)③的电离作用最弱，属于原子核内释放的光子10.两波源12SS、在水槽中形成的波形如图所示，其中实线表示波峰，虚线表示波谷，则(A)在两波相遇的区域中会产生干涉(B)在两波相遇的区域中不会产生干涉(C)a点的振动始终加强(D)a点的振动始终减弱11．如图，人沿平直的河岸以速度v行走，且通过不可伸长的绳拖船，船沿绳的方向行进，此过程中绳始终与水面平行。当绳与河岸的夹角为a，船的速率为(A)sinva(B)sinva(C)cosva(D)cosva12．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，(A)电压表V读数先变大后变小，电流表A读数变大(B)电压表V读数先变小后变大，电流表A读数变小(C)电压表V读数先变大后变小，电流表A读数先变小后变大(D)电压表V读数先变小后变大，电流表A读数先变大后变小13．如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环第3页|共11页a(A)顺时针加速旋转(B)顺时针减速旋转(C)逆时针加速旋转(D)逆时针减速旋转14．两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势j随位置x变化规律的是图15．如图，一长为L的轻杆一端固定在光滑铰链上，另一端固定一质量为m的小球。一水平向右的拉力作用于杆的中点，使杆以角速度w匀速转动，当杆与水平方向成60°时，拉力的功率为(A)mgLw(B)32mgLw(C)12mgLw(D)36mgLw16．如图，在水平面上的箱子内，带异种电荷的小球a、b用绝缘细线分别系于上、下两边，处于静止状态。地面受到的压力为N，球b所受细线的拉力为F。剪断连接球b...
