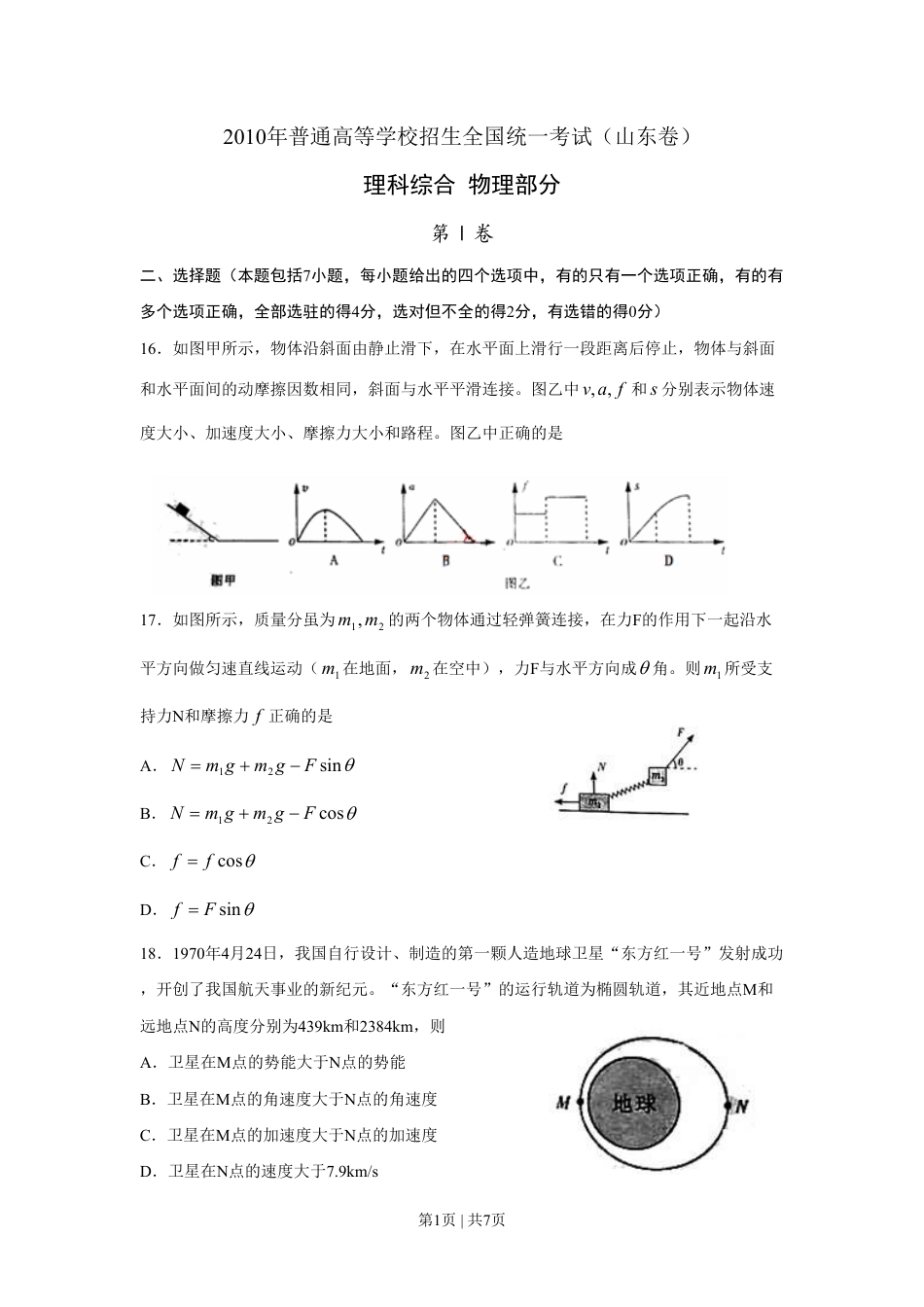

第1页|共7页2010年普通高等学校招生全国统一考试（山东卷）理科综合物理部分第Ⅰ卷二、选择题（本题包括7小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选驻的得4分，选对但不全的得2分，有选错的得0分）16．如图甲所示，物体沿斜面由静止滑下，在水平面上滑行一段距离后停止，物体与斜面和水平面间的动摩擦因数相同，斜面与水平平滑连接。图乙中fav,,和s分别表示物体速度大小、加速度大小、摩擦力大小和路程。图乙中正确的是17．如图所示，质量分虽为21,mm的两个物体通过轻弹簧连接，在力F的作用下一起沿水平方向做匀速直线运动（1m在地面，2m在空中），力F与水平方向成角。则1m所受支持力N和摩擦力f正确的是A．sin21FgmgmNB．cos21FgmgmNC．cosffD．sinFf18．1970年4月24日，我国自行设计、制造的第一颗人造地球卫星“东方红一号”发射成功，开创了我国航天事业的新纪元。“东方红一号”的运行轨道为椭圆轨道，其近地点M和远地点N的高度分别为439km和2384km，则A．卫星在M点的势能大于N点的势能B．卫星在M点的角速度大于N点的角速度C．卫星在M点的加速度大于N点的加速度D．卫星在N点的速度大于7.9km/s第2页|共7页19．一理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头A．副线圈输出电压的频率为50HzB．副线圈输出电压的有效值为31VC．P为右移动时，原、副线圈的电流比减小D．P向右移动时，变压器的输出功率增加20．某电场的电场线分布如图所示，以下说法正确的是A．c点场强大于b点场强B．a点电势高于b点电势C．若将一试探电荷+q由a点释放，它将沿电场运动到b点D．若在d点再固定一点电荷-Q，将一试探电荷+q由a移至b的过程中，电势能减小21．如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴一导线折成边长为l的正方形闭合加在路abcd，回路在纸面内以恒定速度0v向右运动，叵运动到关于OO′对称的位置时A．穿过回路的磁通量为零B．回路中感应电动势大小为20BlvC．回路中感应电流的方向为顺时针方向D．回路中ab边与cd边所受安培力方向相同22．如图所示，倾角30的粗糙斜面固定在地面上，长为l，质量为m，粗细均匀，质量分布均匀的软绳置于斜面上，其上端下斜面顶端齐平。用细线将物块与软绳连接，物块由静止释放后向下运动，直到软绳刚好全部离开斜面（此时物块未到达地面），在此过程中A．物块的机械能逐渐增加B．软绳重力势能共减少了mgl41C．物块重力势能的减少等于软绳克服摩擦力所做的功D．软绳重力势能的减少小于其动能的增加与克服摩擦力所做功之和第3页|共7页第Ⅱ卷[必做部分]23．（12分）请完成以下两小题（1）某同学设计了如图所示的装置来探究加速度与力的关系。弹簧秤固定在一合适的木板上，桌面的右边缘固定一支表面光滑的铅笔以代替定滑轮，细绳的两端分别与弹簧秤的挂钩和矿泉水瓶连接。在桌面上画出两条平行线MN、PQ，并测出间距d。开始时将木板置于MN处，现缓慢向瓶中加水，直到木板刚刚开始运动为止，记下弹簧秤的示数F0，以此表示滑动摩擦力的大小。再将木板放回原处并按住，继续向瓶中加水后，记下弹簧秤的示数F1，然后释放木板，并用秒表记下木板运动到PQ处的时间t。①木板的加速度可以用td,表示为a；为了减小测量加速度的偶然误差可以采用的方法是（一种即可）②改变瓶中水的质量重复实验，确定加速度a与弹簧秤示数F1的关系。下列图象能表示该同学实验结果的是。③用加水的方法改变拉力的大小与挂钩码的方法相比，它的优点是。a.可以改变滑动摩擦力的大小b.可以更方便地获取多组实验数据c.可以比较精确地测出摩擦力的大小d.可以获得更大的加速度以提高实验精度第4页|共7页（2）在测定金属电阻率的实验中，某同学连接电路如图所示。闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：①若电流表示数为零，电压表示数为E，则发生故障的是（填“待测金属丝”“滑动变阻器”或“电键”）②若电流表、电压表示数均为零，该同学利用多...
