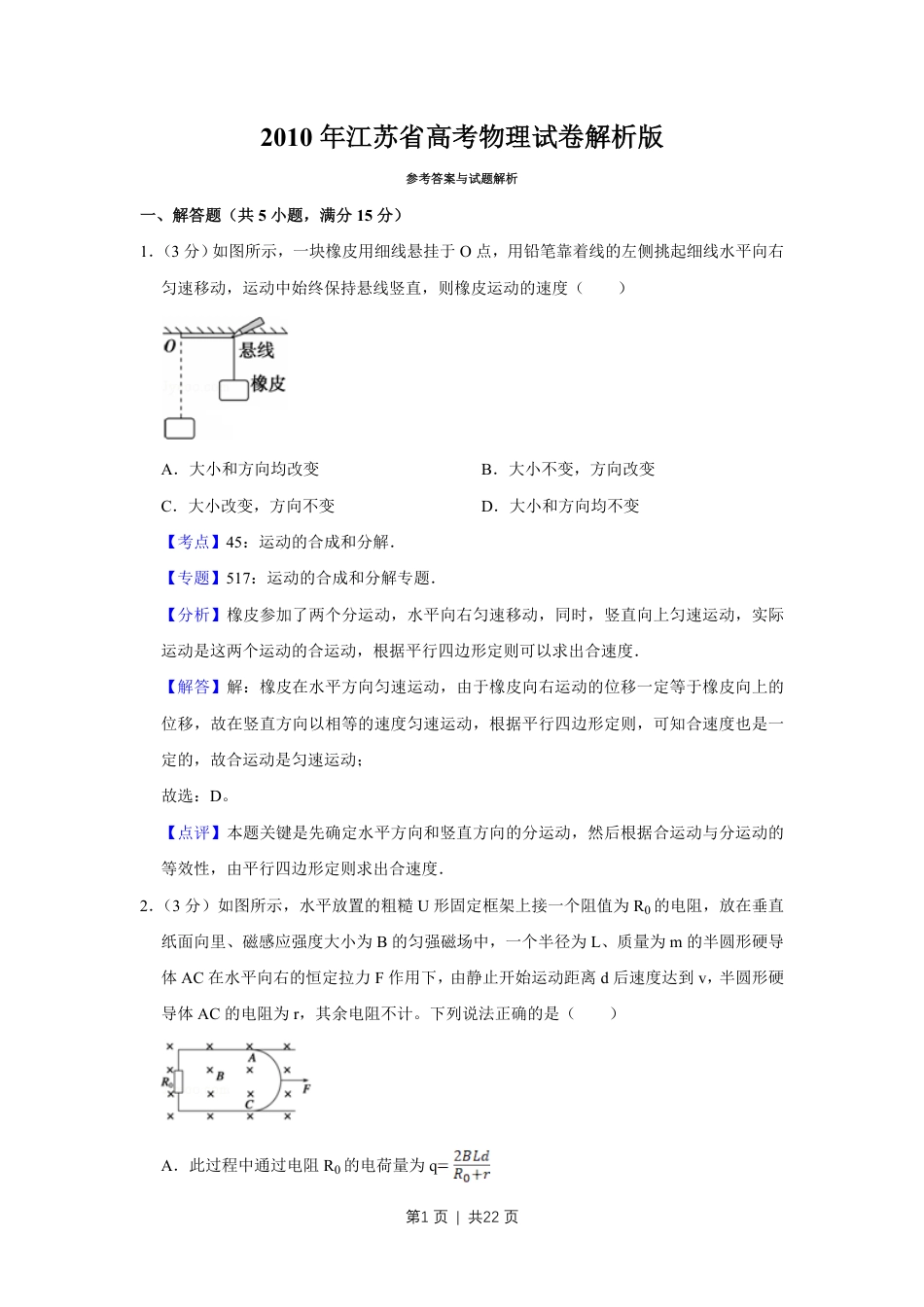

第1页|共22页2010年江苏省高考物理试卷解析版参考答案与试题解析一、解答题（共5小题，满分15分）1．（3分）如图所示，一块橡皮用细线悬挂于O点，用铅笔靠着线的左侧挑起细线水平向右匀速移动，运动中始终保持悬线竖直，则橡皮运动的速度（）A．大小和方向均改变B．大小不变，方向改变C．大小改变，方向不变D．大小和方向均不变【考点】45：运动的合成和分解．菁优网版权所有【专题】517：运动的合成和分解专题．【分析】橡皮参加了两个分运动，水平向右匀速移动，同时，竖直向上匀速运动，实际运动是这两个运动的合运动，根据平行四边形定则可以求出合速度．【解答】解：橡皮在水平方向匀速运动，由于橡皮向右运动的位移一定等于橡皮向上的位移，故在竖直方向以相等的速度匀速运动，根据平行四边形定则，可知合速度也是一定的，故合运动是匀速运动；故选：D。【点评】本题关键是先确定水平方向和竖直方向的分运动，然后根据合运动与分运动的等效性，由平行四边形定则求出合速度．2．（3分）如图所示，水平放置的粗糙U形固定框架上接一个阻值为R0的电阻，放在垂直纸面向里、磁感应强度大小为B的匀强磁场中，一个半径为L、质量为m的半圆形硬导体AC在水平向右的恒定拉力F作用下，由静止开始运动距离d后速度达到v，半圆形硬导体AC的电阻为r，其余电阻不计。下列说法正确的是（）A．此过程中通过电阻R0的电荷量为q第2页|共22页B．此过程中电路产生的电热为Q＝Fdmv2C．此时AC两端电压为UAC＝2BLvD．此时AC两端电压为UAC【考点】BB：闭合电路的欧姆定律；D9：导体切割磁感线时的感应电动势．菁优网版权所有【专题】32：定量思想；43：推理法；53C：电磁感应与电路结合．【分析】根据电量的经验表达式q求出此过程中通过电阻R0的电荷量，根据能量守恒判断电热的正误，图中半圆形硬导体AB有效切割的长度等于半圆的直径2L，由公式E＝Blv求解感应电动势的大小。AB相当于电源，其两端的电压是外电压。【解答】解：A、根据q得，该过程中通过电阻R0的电荷量为q，故A正确。B、根据能量守恒得，，则，故B错误。C、导体AB有效切割的长度等于半圆的直径2L，半圆形导体AB切割磁感线产生感应电动势的大小为：E＝B•2L•v＝2BLv，AB相当于电源，其两端的电压是外电压，由欧姆定律得：U，故D正确，C错误。故选：AD。【点评】本题要理解并掌握感应电动势公式，公式E＝BLv中，L是有效的切割长度，即为与速度垂直的方向导体的长度。也可画出等效电路，来区分外电压和内电压。3．（3分）如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成30°角，则每根支架中承受的压力大小为（）第3页|共22页A．mgB．C．D．【考点】2G：力的合成与分解的运用；3C：共点力的平衡．菁优网版权所有【专题】11：计算题．【分析】以相机为研究对象，对相机受力分析，先将各支架的作用力向水平和竖直方向分析，由共点力的平衡条件可得出各支架的受力。【解答】解：要使相机受力平衡，则三根支架竖直向上的力的合力应等于重力，即3Fcosθ＝mg；解得Fmg；故选D。【点评】本题因是立体图，无法将所有力画出，因三根支架受力相等，故可以由一根支架的受力得出所有支架的合力。4．（3分）如图所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S，下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是（）A．B．第4页|共22页C．D．【考点】DE：自感现象和自感系数．菁优网版权所有【专题】16：压轴题．【分析】当开关接通和断开的瞬间，流过线圈的电流发生变化，产生自感电动势，阻碍原来电流的变化，根据欧姆定律和楞次定来分析。【解答】解：在t＝0时刻闭合开关S时，线圈中电流增大，产生自感电动势，使得线圈中电流只能逐渐增大，干路中电流I也逐渐增大，根据欧姆定律UAB＝E﹣Ir，UAB逐渐减小直到稳定。稳定时，电阻R的电流小于灯泡D的电流。在t＝t1时刻断开S时，灯泡中原来的电流立即减小为零，线圈中产生自感电动势，电阻R、灯泡D和线圈组成回路，回路中电流从原来值逐渐减小到...
