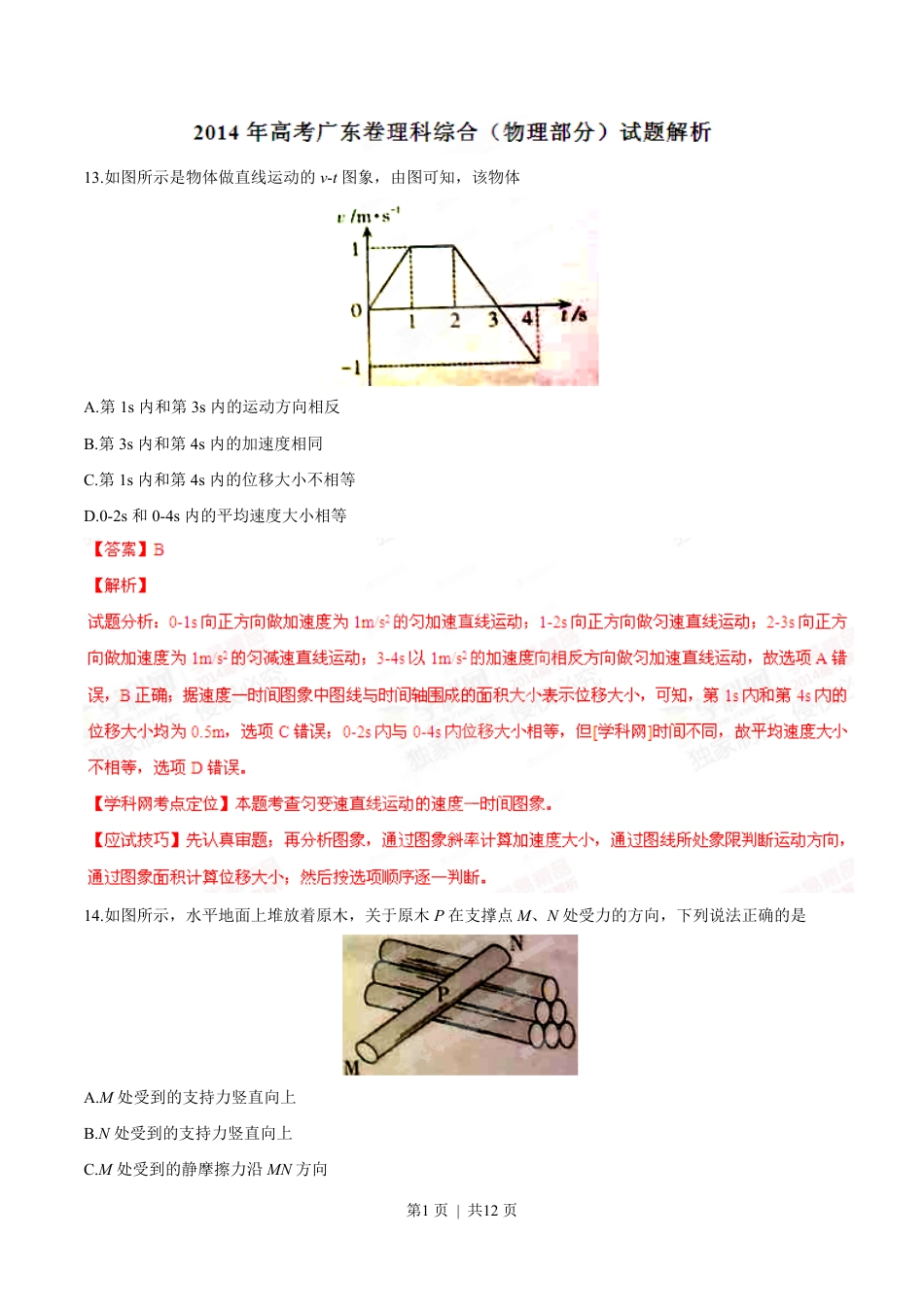

第1页|共12页13.如图所示是物体做直线运动的v-t图象，由图可知，该物体A.第1s内和第3s内的运动方向相反B.第3s内和第4s内的加速度相同C.第1s内和第4s内的位移大小不相等D.0-2s和0-4s内的平均速度大小相等14.如图所示，水平地面上堆放着原木，关于原木P在支撑点M、N处受力的方向，下列说法正确的是A.M处受到的支持力竖直向上B.N处受到的支持力竖直向上C.M处受到的静摩擦力沿MN方向第2页|共12页D.N处受到的静摩擦力沿水平方向15.如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块[学科网A.在P和Q中都做自由落体运动B.在两个下落过程中的机械能都守恒C.在P中的下落时间比在Q中的长D.落至底部时在P中的速度比在Q中的大16.如图所示是安装在列车车厢之间的摩擦缓冲器结构图。图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦。在车厢相互撞击使弹簧压缩的过程中第3页|共12页A.缓冲器的机械能守恒B.摩擦力做功消耗机械能C.垫板的动能全部转化为内能D.弹簧的弹性势能全部转化为动能二、双项选择题：本大题共9小题每小题6分，共54分。在每小题给出的四个选项中，有两个选项符合题目要求，全部选对的得6分，只选一个且正确的得3分，有选错或不答的得0分。17.用密封性好、充满气体的塑料袋包裹易碎品，如图10所示。充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体A.体积减小，内能增大B.体积减小，压强减小C.对外界做负功，内能增大第4页|共12页D.对外界做正功，压强减小[来源:学科网ZXXK]18.在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是A.增大入射光强度，光电流增大[来源:Z|xx|k.Com]B.减小入射光的强度，光电效应现象消失C.改用频率小于ν的光照射，[学科网一定不发生光电效应D.改用频率大于ν的光照射，光电子的最大初动能变大19.如图所示的电路中，P为滑动变阻器的滑片。保持理想变压器的输入电压1U不变，闭合电建S，下列说法正确的是第5页|共12页A.P向下滑动时，灯L变亮B.P向下滑动时，变压器的输出电压不变C.P向上滑动时，[学-科网变压器的输入电流减小D.P向上滑动时，变压器的输出功率变大20.如图所示，光滑绝缘的水平桌面上，固定着一个带电荷量为+Q的小球P。带电荷量分别为-q和+2q的小球M和N。由绝缘细杆相连，静止在桌面上。P与M相距L，[学科网P、M和N视为点电荷。下列说法正确的是A.M与N的距离大于LB.P、M和N在同一直线上[来源:学科网]C.在P产生的电场中，M、N处的电势相同D.M、N及细杆组成的系统所受合外力为零第6页|共12页【解析】21.如图所示，飞行器P绕某星球做匀速圆周运动。星球相对飞行器的张角为q。下列说法正确的是：A.轨道半径越大，周期越长B.轨道半径越大，速度越大C.若测得周期和张角，可得到星球的平均密度D.若测得周期和轨道半径，可得到星球的平均密度第7页|共12页34.（1）某同学设计的可调电源电路如图（a）所示，R0为保护电阻，P为滑动变阻器的滑片。闭合电建S。[来源:学&科&网Z&X&X&K]①用电压表测量A、B两端的电压：将电压表调零，选择0-3V挡，示数如图22（b），电压值为V。②在接通外电路之前，为了保证外电路的安全，滑片P应先置于端。③要使输出电压U变大，滑片P应向端滑动。④若电源电路中不接入R0，则在使用过程中，存在的风险（填“断路”或“短路”）。第8页|共12页（2）某同学根据机械能守恒定律，设计实验探究弹簧弹性势能与压缩量的关系①如图23（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表，由数据算得劲度系数k=N/m。（g取9.80m/s2）[来源:学§科§网Z§X§X§K]砝码质量（g）50100150弹簧长度（cm）8.627.636.66②取下弹簧，将其一端固定于气垫导轨左侧，如图23（b）所示：调整导轨，使滑块自由滑动时，通过两个光电门的速度大小。③用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v，释放滑块过程中，弹簧的弹性势能转化为。④重复③中操作，得到v与x的关系如图23（c）。由图可知，v与x成关系。由上述实验可得结论：...
