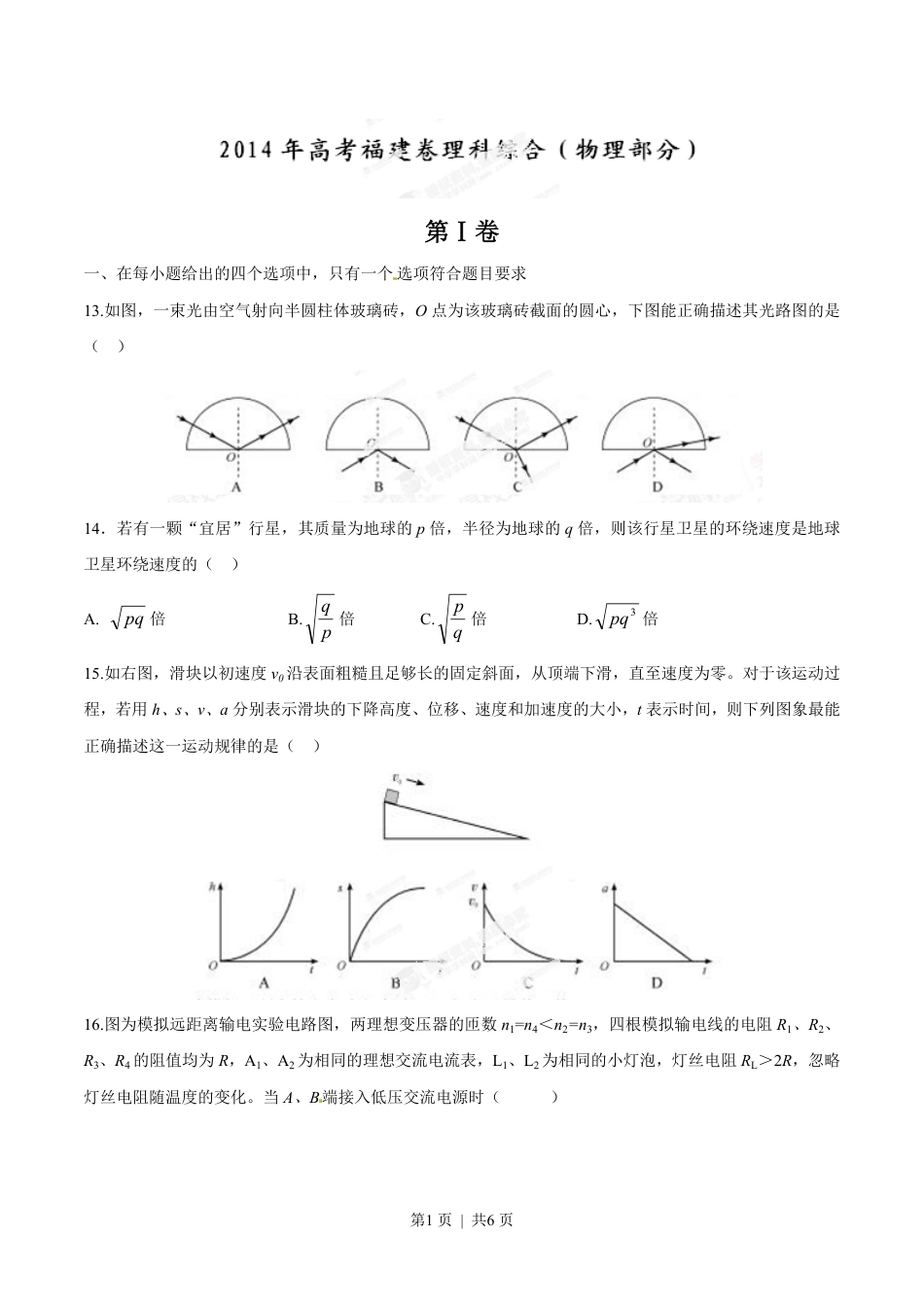

第1页|共6页第Ⅰ卷一、在每小题给出的四个选项中，只有一个选项符合题目要求[来源:Z_xx_k.Com]13.如图，一束光由空气射向半圆柱体玻璃砖，O点为该玻璃砖截面的圆心，下图能正确描述其光路图的是（）14．若有一颗“宜居”行星，其质量为地球的p倍，半径为地球的q倍，则该行星卫星的环绕速度是地球卫星环绕速度的（）A.pq倍B.pq倍C.qp倍D.3pq倍15.如右图，滑块以初速度v0沿表面粗糙且足够长的固定斜面，从顶端下滑，直至速度为零。对于该运动过程，若用h、s、v、a分别表示滑块的下降高度、位移、速度和加速度的大小，t表示时间，则下列图象最能正确描述这一运动规律的是（）16.图为模拟远距离输电实验电路图，两理想变压器的匝数n1=n4＜n2=n3，四根模拟输电线的电阻R1、R2、R3、R4的阻值均为R，A1、A2为相同的理想交流电流表，L1、L2为相同的小灯泡，灯丝电阻RL＞2R，忽略灯丝电阻随温度的变化。当A、B端接入低压交流电源时（）第2页|共6页A.A1、A2两表的示数相同B.L1、L2两灯泡的量度相同C.R1消耗的功率大于R3消耗的功率D.R2两端的电压小于R4两端的电压17.在均匀介质中，一列沿x轴正向传播的横波，其波源O在第一个周期内的振动图象，如右图所示，则该波在第一个周期末的波形图是（）18.如图，两根相同的轻质弹簧，沿足够长的光滑斜面放置，下端固定在斜面底部挡板上，斜面固定不动。质量不同、形状相同的两物块分别置于两弹簧上端。现用外力作用在物块上，使两弹簧具有相同的压缩量，若撤去外力后，两物块由静止沿斜面向上弹出并离开弹簧，则从撤去外力到物块速度第一次减为零的过程，两物块（）[来源:学#科#网Z#X#X#K][来源:Zxxk.Com]A.最大速度相同B.最大加速度相同C.上升的最大高度不同D.重力势能的变化量不同第Ⅱ卷（非选择题共192分）必考部分第Ⅱ卷必考部分功10题，共157分19.（18分）（1）（6分）某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直第3页|共6页径分别为cm和mm（2）(12分)某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻。①已知灵敏电流计G的满偏电流Ig=100μA、内阻rg=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；[来源:Z_xx_k.Com]②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r=Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是。④该小组在前面实验的基础上，为探究图甲电路中各元器件的识记阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大。若测量过程无误，则内阻测量值总是偏大的原因是。（填选项前的字母）A.电压表内阻的影响B.滑动变阻器的最大阻值偏小C.R1的识记阻值比计算值偏小D.R0的识记阻值比标称值偏大测量次数12345678电压表V读数U/V5.265.165.044.944.834.714.594.46改装表A读数I/mA20406080100120140160[来源:Z。xx。k.Com]第4页|共6页20.（15分）如图，真空中xOy平面直角坐标系上的ABC三点构成等边三角形，边长L=2.0m。若将电荷量均为q=+2.0×10-6C的两点电荷分别固定在A、B点，已知静电力常量k=9.0×109N·m2/C2。求：（1）两点电荷间的库仑力大小；（2）C点的电场强度的大小和方向。21.（19分）图为某游乐场内水上滑梯轨道示意图，整个轨道在同一竖直平面内，表面粗糙的AB段与四分之一光滑圆弧轨道BC在B点水平相切。点A距水面的高度为H，圆弧轨道BC的半径为R，圆心O恰在水面。一质量为m的游客（视为质点）可从轨道AB的任意位置滑下，不计空气阻力。（1）若游客从A点由静止开始滑下，到B点时沿切线方向滑离轨道落在水面D点，OD=2R，求游客滑到的速度vB大小及运动过程轨道摩擦力对其所做的功Wf；（2）若游客从AB段某处滑下，恰好停在B点，有因...
