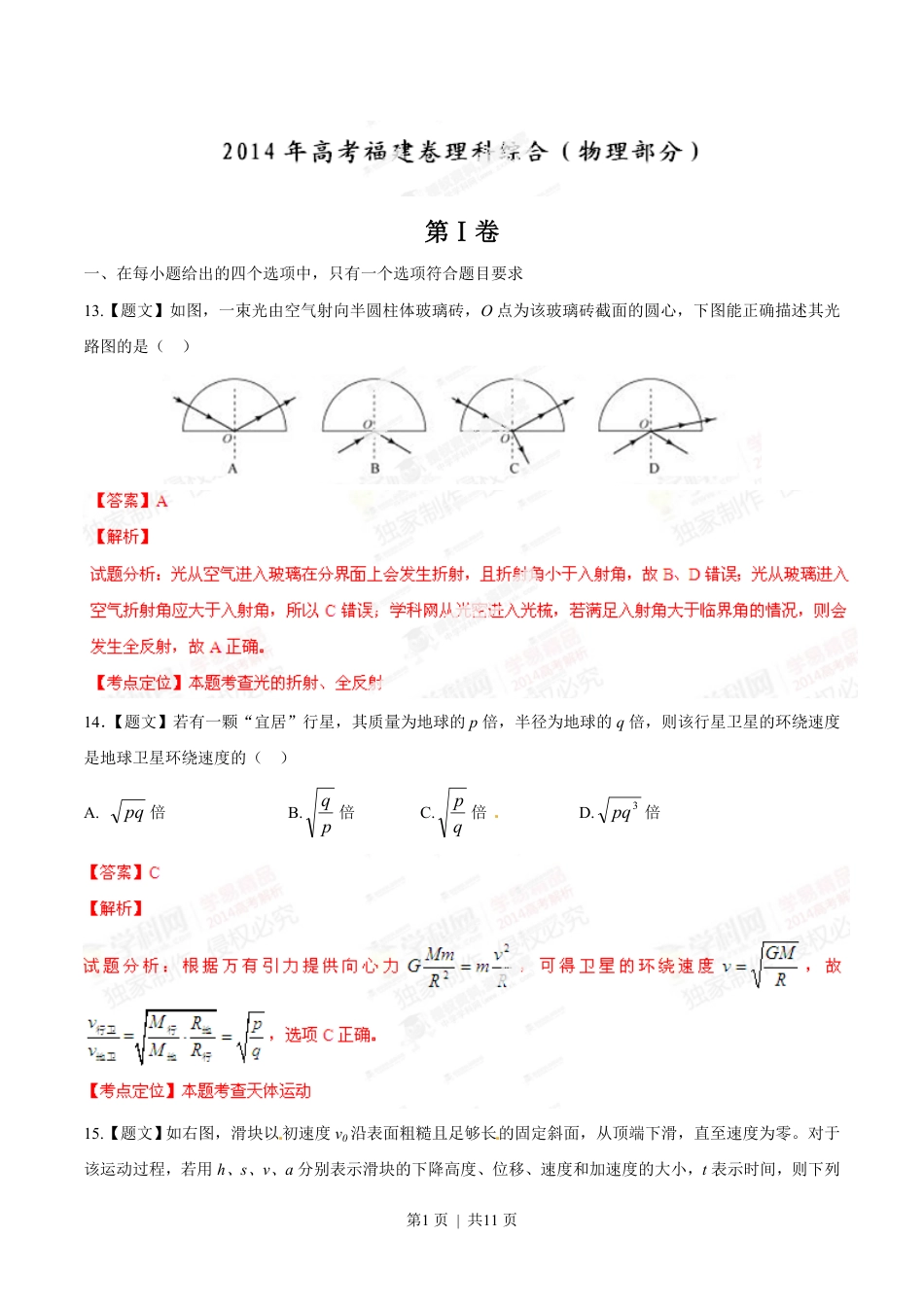

第1页|共11页第Ⅰ卷一、在每小题给出的四个选项中，只有一个选项符合题目要求13.【题文】如图，一束光由空气射向半圆柱体玻璃砖，O点为该玻璃砖截面的圆心，下图能正确描述其光路图的是（）14．【题文】若有一颗“宜居”行星，其质量为地球的p倍，半径为地球的q倍，则该行星卫星的环绕速度是地球卫星环绕速度的（）A.pq倍B.pq倍C.qp倍D.3pq倍15.【题文】如右图，滑块以初速度v0沿表面粗糙且足够长的固定斜面，从顶端下滑，直至速度为零。对于该运动过程，若用h、s、v、a分别表示滑块的下降高度、位移、速度和加速度的大小，t表示时间，则下列第2页|共11页图象最能正确描述这一运动规律的是（）16.【题文】图为模拟远距离输电实验电路图，两理想变压器的匝数n1=n4＜n2=n3，四根模拟输电线的电阻R1、R2、R3、R4的阻值均为R，A1、A2为相同的理想交流电流表，L1、L2为相同的小灯泡，灯丝电阻RL＞2R，忽略灯丝电阻随温度的变化。当A、B端接入低压交流电源时（）[来源:Zxxk.Com]A.A1、A2两表的示数相同B.L1、L2两灯泡的量度相同C.R1消耗的功率大于R3消耗的功率D.R2两端的电压小于R4两端的电压【答案】D[来源:学科网]【解析】试题分析：设AB间的输入电压为U1，根据输送电功率P=UI，可得电流表A2的示数为12UPIA，电流表第3页|共11页17.【题文】在均匀介质中，一列沿x轴正向传播的横波，其波源O在第一个周期内的振动图象，如右图所示，则该波在第一个周期末的波形图是（）18.【题文】如图，两根相同的轻质弹簧，沿足够长的光滑斜面放置，下端固定在斜面底部挡板上，斜面固定不动。质量不同、形状相同的两物块分别置于两弹簧上端。现用外力作用在物块上，使两弹簧具有相同的压缩量，若撤去外力后，两物块由静止沿斜面向上弹出并离开弹簧，则从撤去外力到物块速度第一次减为零的过程，两物块（）A.最大速度相同B.最大加速度相同C.上升的最大高度不同D.重力势能的变化量不同第4页|共11页第Ⅱ卷（非选择题共192分）必考部分第Ⅱ卷必考部分功10题，共157分19.（18分）（1）【题文】（6分）某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为cm和mm（2）【题文】(12分)某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻。①已知灵敏电流计G的满偏电流Ig=100μA、内阻rg=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；第5页|共11页②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r=Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是。④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大。若测量过程无误，则内阻测量值总是偏大的原因是。（填选项前的字母）A.电压表内阻的影响B.滑动变阻器的最大阻值偏小C.R1的实际阻值比计算值偏小D.R0的实际阻值比标称值偏大测量次数1[来源:学+科+网]2345678电压表V读数U/V5.265.165.044.944.834.714.594.46改装表A读数I/mA20406080100120140160【答案】（2）①1.0②如图所示③1.66充分利用测得的数据④CD第6页|共11页得：r=1.66Ω。因充分利用测得的数据，故减少一次测量的偶然误差。④已知电压表是理想电压表，其内【考点定位】本题考查电表的改装、测量电源电动势和内阻20.（15分）【题文】如图，真空中xOy平面直角坐标系上的ABC三点构成等边三角形，边长L=2.0m。若将电荷量均为q=+2.0×10-6C的两点电荷分别固定在A、B点，已知静电力常量k=9.0×109N·m2/C2。求：（1）两点电荷间的库仑力大小；（2）C点的电场强度的大小和方向。第7页|共11页代入数据得37.810N/CE，方向沿y轴正方向【考点定位】本...
