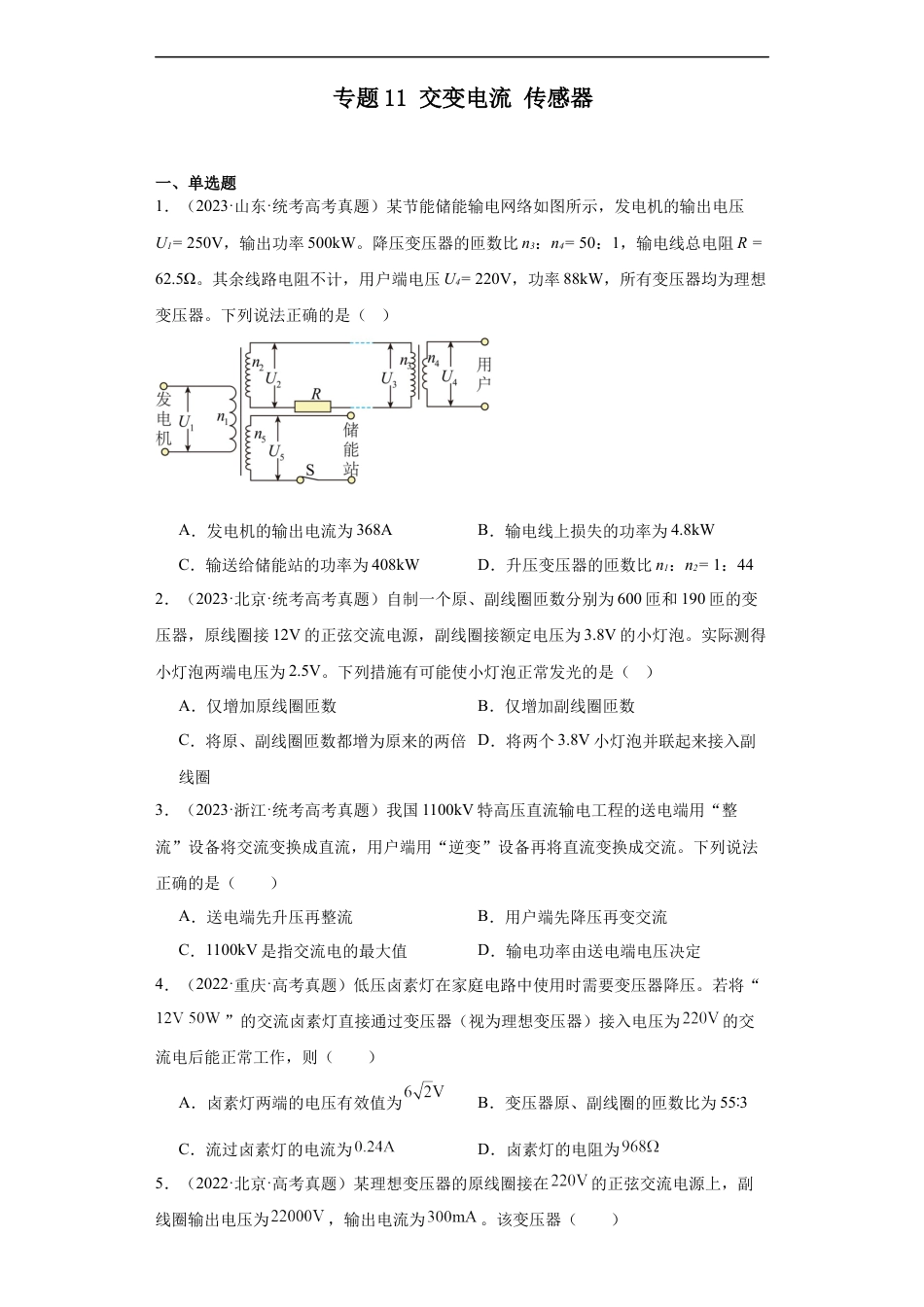

专题11交变电流传感器一、单选题1．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U1=250V，输出功率500kW。降压变压器的匝数比n3：n4=50：1，输电线总电阻R=62.5Ω。其余线路电阻不计，用户端电压U4=220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（）A．发电机的输出电流为368AB．输电线上损失的功率为4.8kWC．输送给储能站的功率为408kWD．升压变压器的匝数比n1：n2=1：442．（2023·北京·统考高考真题）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接12V的正弦交流电源，副线圈接额定电压为3.8V的小灯泡。实际测得小灯泡两端电压为2.5V。下列措施有可能使小灯泡正常发光的是（）A．仅增加原线圈匝数B．仅增加副线圈匝数C．将原、副线圈匝数都增为原来的两倍D．将两个3.8V小灯泡并联起来接入副线圈3．（2023·浙江·统考高考真题）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（）A．送电端先升压再整流B．用户端先降压再变交流C．1100kV是指交流电的最大值D．输电功率由送电端电压决定4．（2022·重庆·高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。若将“”的交流卤素灯直接通过变压器（视为理想变压器）接入电压为的交流电后能正常工作，则（）A．卤素灯两端的电压有效值为B．变压器原、副线圈的匝数比为553∶C．流过卤素灯的电流为D．卤素灯的电阻为5．（2022·北京·高考真题）某理想变压器的原线圈接在的正弦交流电源上，副线圈输出电压为，输出电流为。该变压器（）A．原、副线圈的匝数之比为1001∶B．输入电流为C．输入电流的最大值为D．原、副线圈交流电的频率之比为1100∶6．（2022·海南·高考真题）一个有N匝的矩形线框，面积为S，以角速度从如图所示的位置开始，在匀强磁场B中匀速转动，则产生的感应电动势随时间变化的图像是（）A．B．C．D．7．（2022·河北·统考高考真题）张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z转，通过转速比为的升速齿轮箱带动发电机线圈高速转动，发电机线圈面积为S，匝数为N，匀强磁场的磁感应强度为B，时刻，线圈所在平面与磁场方向垂直，发电机产生的交变电流经过理想变压器升压后。输出电压为U。忽略线圈电阻，下列说法正确的是（）A．发电机输出的电压为B．发电机输出交变电流的频率为C．变压器原、副线圈的匝数比为D．发电机产生的瞬时电动势8．（2022·浙江·统考高考真题）下列说法正确的是（）A．恒定磁场对静置于其中的电荷有力的作用B．小磁针N极在磁场中的受力方向是该点磁感应强度的方向C．正弦交流发电机工作时，穿过线圈平面的磁通量最大时，电流最大D．升压变压器中，副线圈的磁通量变化率大于原线圈的磁通量变化率9．（2022·广东·高考真题）图是简化的某种旋转磁极式发电机原理图。定子是仅匝数n不同的两线圈，，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该平面内匀速转动时，两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是（）A．两线圈产生的电动势的有效值相等B．两线圈产生的交变电流频率相等C．两线圈产生的电动势同时达到最大值D．两电阻消耗的电功率相等10．（2022·湖南·统考高考真题）如图，理想变压器原、副线圈总匝数相同，滑动触头P1初始位置在副线圈正中间，输入端接入电压有效值恒定的交变电源。定值电阻R1的阻值为R，滑动变阻器R2的最大阻值为9R，滑片P2初始位置在最右端。理想电压表V的示数为U，理想电流表A的示数为I。下列说法正确的是（）A．保持P1位置不变，P2向左缓慢滑动的过程中，I减小，U不变B．保持P1位置不变，P2向左缓慢滑动的过程中，R1消耗的功率增大C．保持P2位置不变，P1向下缓慢滑动的过程中，I减小，U增大D．保持P2位置不变，P1向下缓慢滑动的过程中，R1消耗的功率减小11．（2022·山东·统考高考真题）...
