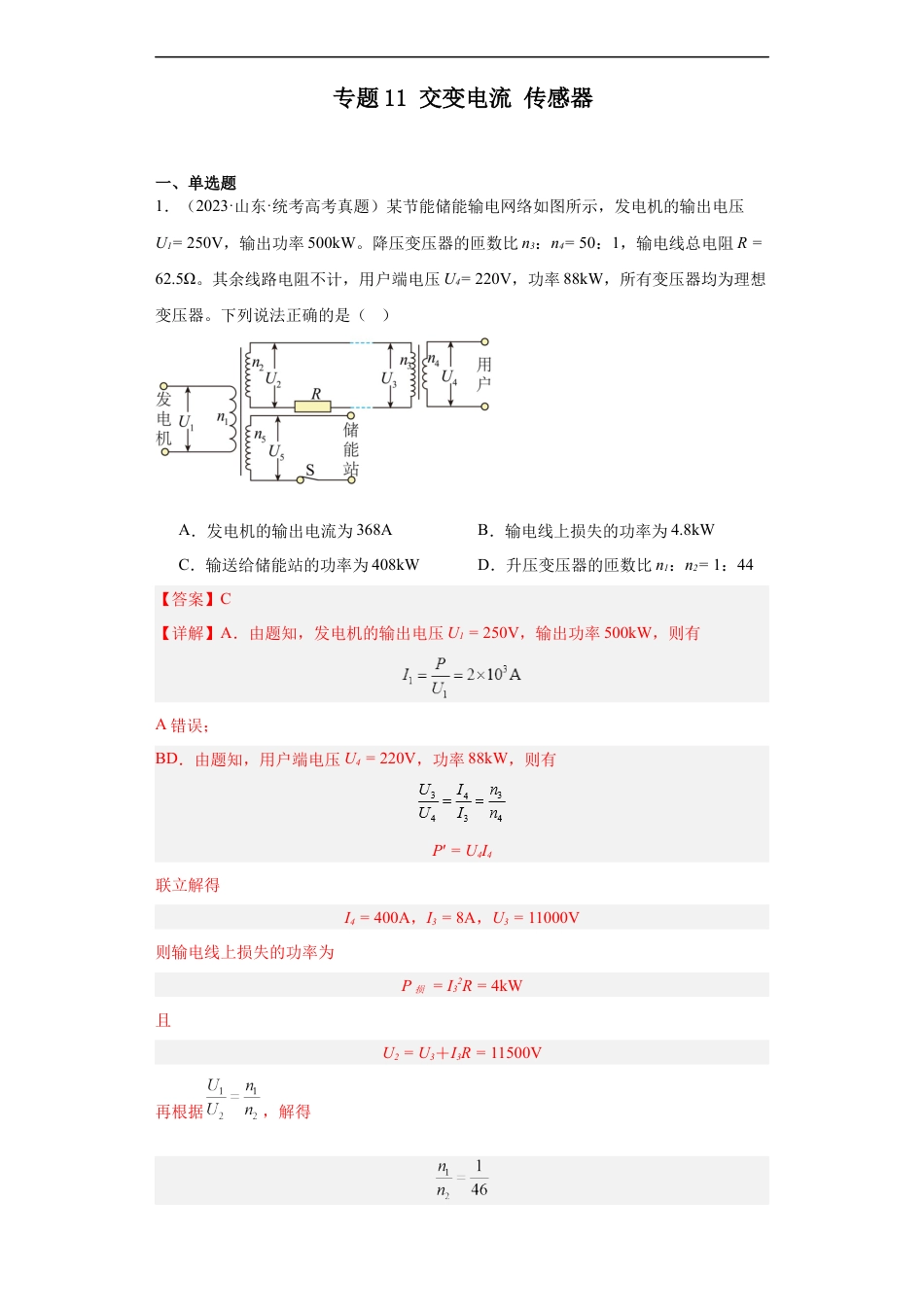

专题11交变电流传感器一、单选题1．（2023·山东·统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U1=250V，输出功率500kW。降压变压器的匝数比n3：n4=50：1，输电线总电阻R=62.5Ω。其余线路电阻不计，用户端电压U4=220V，功率88kW，所有变压器均为理想变压器。下列说法正确的是（）A．发电机的输出电流为368AB．输电线上损失的功率为4.8kWC．输送给储能站的功率为408kWD．升压变压器的匝数比n1：n2=1：44【答案】C【详解】A．由题知，发电机的输出电压U1=250V，输出功率500kW，则有A错误；BD．由题知，用户端电压U4=220V，功率88kW，则有P′=U4I4联立解得I4=400A，I3=8A，U3=11000V则输电线上损失的功率为P损=I32R=4kW且U2=U3＋I3R=11500V再根据，解得BD错误；C．根据理想变压器无功率损失有P=U2I3＋P储代入数据有P储=408kWC正确。故选C。2．（2023·北京·统考高考真题）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接12V的正弦交流电源，副线圈接额定电压为3.8V的小灯泡。实际测得小灯泡两端电压为2.5V。下列措施有可能使小灯泡正常发光的是（）A．仅增加原线圈匝数B．仅增加副线圈匝数C．将原、副线圈匝数都增为原来的两倍D．将两个3.8V小灯泡并联起来接入副线圈【答案】B【详解】A．由知，仅增加原线圈匝数，副线圈的输出电压U2减小，不能使小灯泡正常发光，故A错误；B．由知，仅增加副线圈匝数，副线圈的输出电压U2增大，有可能使小灯泡正常发光，故B正确；C．由知，将原、副线圈匝数都增为原来的两倍，但由于原线圈的电压不变，则副线圈的输出电压U2不变，不能使小灯泡正常发光，故C错误；D．将两个3.8V小灯泡并联，但由于原线圈的电压不变，则副线圈的输出电压U2不变，不能使小灯泡正常发光，故D错误。故选B。3．（2023·浙江·统考高考真题）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（）A．送电端先升压再整流B．用户端先降压再变交流C．1100kV是指交流电的最大值D．输电功率由送电端电压决定【答案】A【详解】AB．升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；C．1100kV指的是交流电的有效值，故C错误；D．输电的功率是由用户端负载的总功率来决定的，故D错误。故选A。4．（2022·重庆·高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。若将“”的交流卤素灯直接通过变压器（视为理想变压器）接入电压为的交流电后能正常工作，则（）A．卤素灯两端的电压有效值为B．变压器原、副线圈的匝数比为553∶C．流过卤素灯的电流为D．卤素灯的电阻为【答案】B【详解】A．卤素灯上标记的额定电压即为卤素灯两端的电压有效值，A错误；B．根据理想变压器的原理可知B正确；C．流过卤素灯的电流为C错误；D．卤素灯是非线性元件，电阻随着电压不同而改变，D错误。故选B。5．（2022·北京·高考真题）某理想变压器的原线圈接在的正弦交流电源上，副线圈输出电压为，输出电流为。该变压器（）A．原、副线圈的匝数之比为1001∶B．输入电流为C．输入电流的最大值为D．原、副线圈交流电的频率之比为1100∶【答案】B【详解】A．原、副线圈的匝数之比为故A错误；B．根据可得输入电流为故B正确；C．输入电流的最大值为故C错误；D．变压器不会改变交流电的频率，故原、副线圈交流电的频率之比为11∶，故D错误。故选B。6．（2022·海南·高考真题）一个有N匝的矩形线框，面积为S，以角速度从如图所示的位置开始，在匀强磁场B中匀速转动，则产生的感应电动势随时间变化的图像是（）A．B．C．D．【答案】A【详解】图示位置线框处于与中性面垂直的平面，竖直长边垂直切割磁感线，此时产生的感应电动势最大为根据正弦式交变电流的表达式可知感应电动势随时间的变化关系为故选A。7．（2022·河北·统考高考真题）张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z转，通过转速比为的升速齿轮箱带动发电机线圈高速转动，发电...
