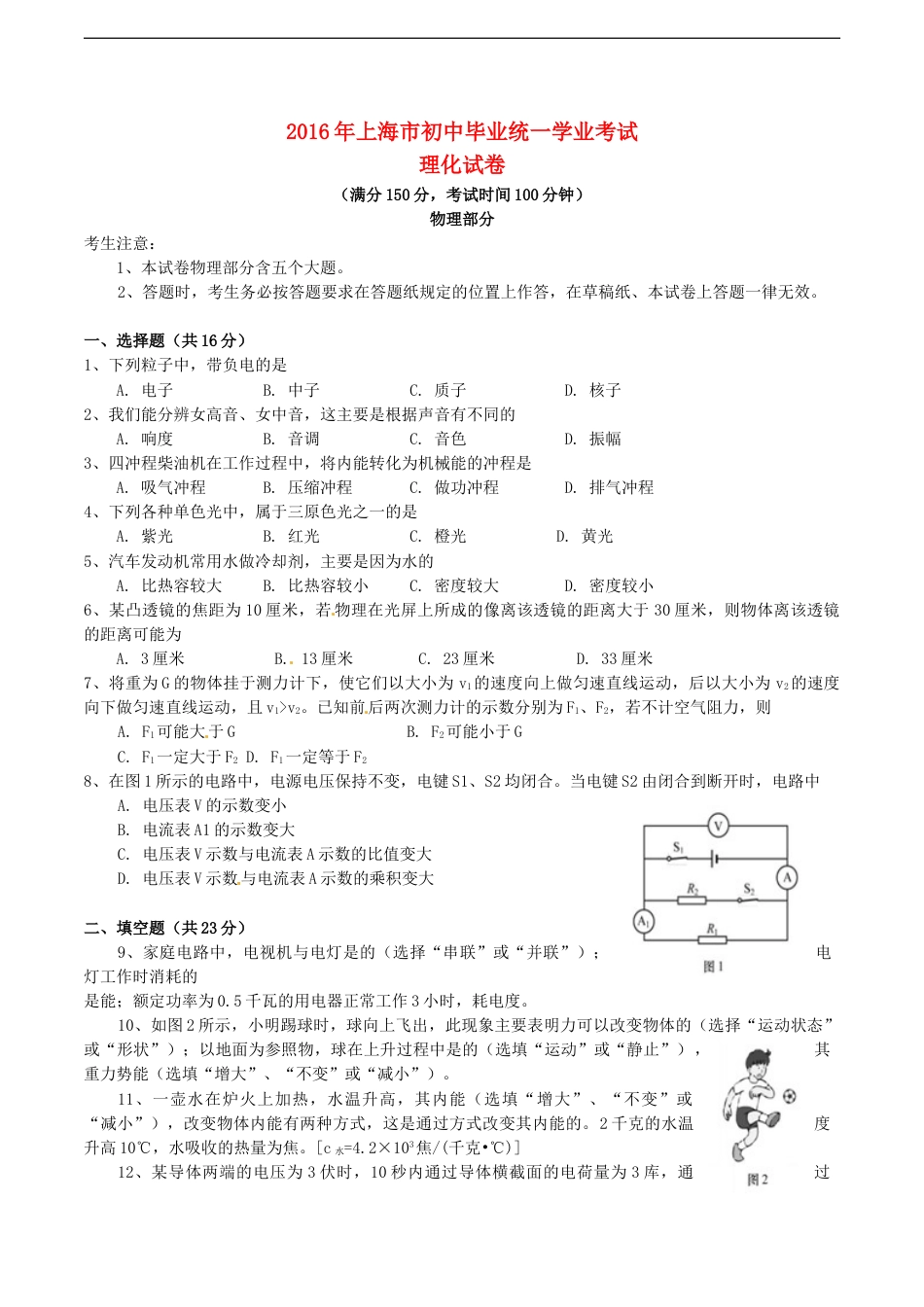

2016年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1、本试卷物理部分含五个大题。2、答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。一、选择题（共16分）1、下列粒子中，带负电的是A.电子B.中子C.质子D.核子2、我们能分辨女高音、女中音，这主要是根据声音有不同的A.响度B.音调C.音色D.振幅3、四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程4、下列各种单色光中，属于三原色光之一的是A.紫光B.红光C.橙光D.黄光5、汽车发动机常用水做冷却剂，主要是因为水的A.比热容较大B.比热容较小C.密度较大D.密度较小6、某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为A.3厘米B.13厘米C.23厘米D.33厘米7、将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1>v2。已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则A.F1可能大于GB.F2可能小于GC.F1一定大于F2D.F1一定等于F28、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。当电键S2由闭合到断开时，电路中A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9、家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度。10、如图2所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）。11、一壶水在炉火上加热，水温升高，其内能（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过方式改变其内能的。2千克的水温度升高10℃，水吸收的热量为焦。[c水=4.2×103焦/(千克•℃)]12、某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为安，这段时间内电流做功为焦，该导体两端电压改变为6伏时，其电阻为欧。13、质量为5千克的物体受到重力的大小为牛、方向，若该物体的体积为2×10-3米3，浸没在水中时受到浮力的大小为牛。14、在图3所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。①电路中的故障可能是；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是。15、下表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数据回答问题：①当温度为5℃、气压为104000帕时，干燥空气的密度为千克/米3。②干燥空气的密度与气压的关系是：。③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度夏季干燥空气的密度（选填“大于”、“等于”或“小于”）。三、作图题（共7分）16、在图4中，小球受到绳子的拉力F为2牛。用力的图示法画出拉力F。17、在图5中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。18、根据图6中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。四、计算题（共26分）19、某物体做匀速直线运动，其s-t图像如图7所示，求该物体的速度v。20、物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。求此过程中拉力做的功W和功率P。21、如图8所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10-3米3的水，B受到的重力为250牛，B的底面积为5×10-2米2。①求A中水的质量m水。②求B对水平地面的压强pB。③现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比hB’:h水为2:3，且B剩余部分对水平地面的压强等于水对容器A底部的压强，求B的密度ρB。22、在图9所示的电路中，电源电压保持不变。闭合电键S后，电压表的示数为1伏，电流表的示数为0...
