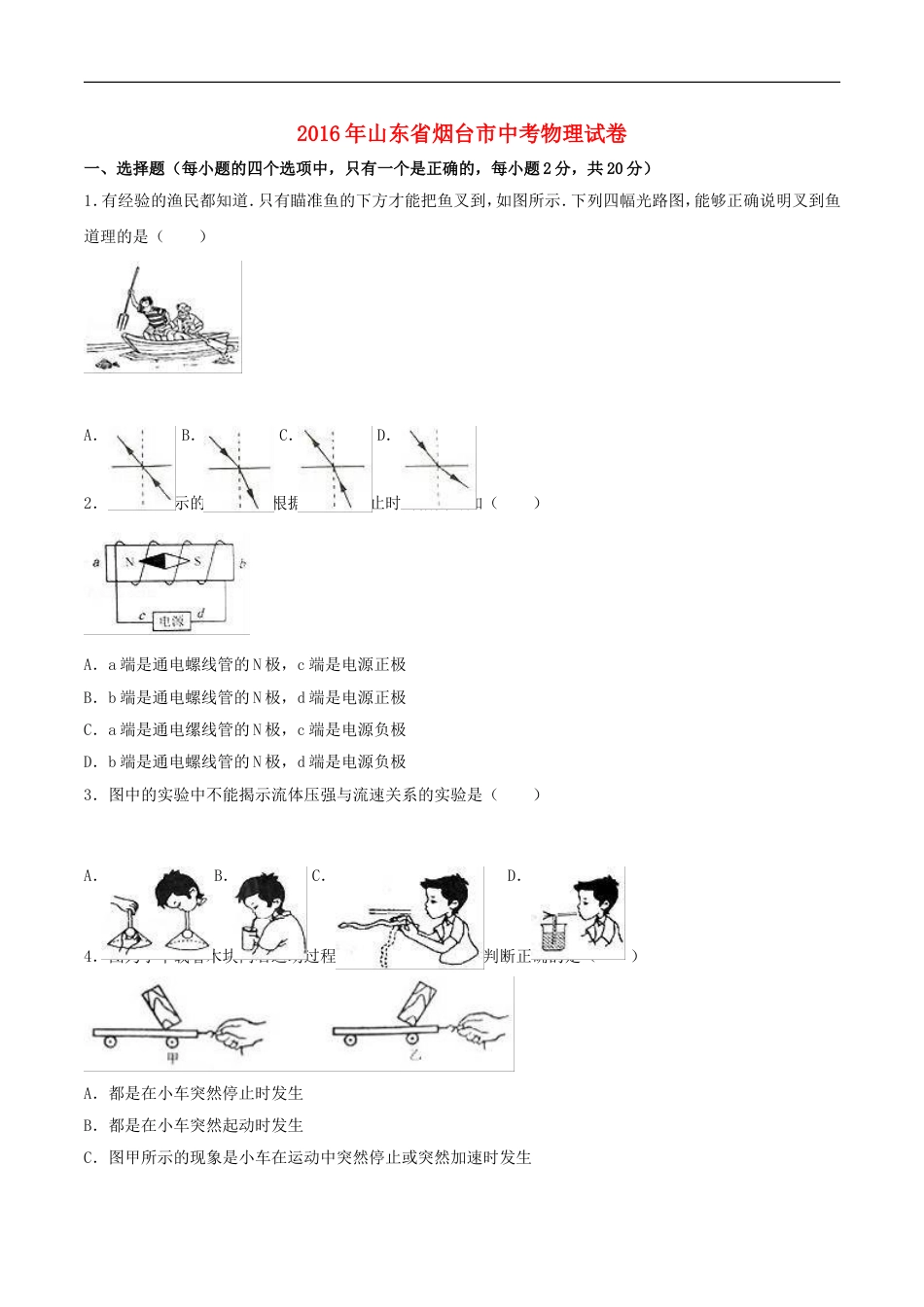

2016年山东省烟台市中考物理试卷一、选择题（每小题的四个选项中，只有一个是正确的，每小题2分，共20分）1．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼道理的是（）A．B．C．D．2．在如图所示的电路中，根据小磁针静止时的指向可知（）A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电缧线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极3．图中的实验中不能揭示流体压强与流速关系的实验是（）A．B．C．D．4．图为小车载着木块向右运动过程中发生的现象，下列判断正确的是（）A．都是在小车突然停止时发生B．都是在小车突然起动时发生C．图甲所示的现象是小车在运动中突然停止或突然加速时发生D．图乙所示的现象是小车在运动中突然停止或突然减速时发生5．生活中常把碗放在锅里的水中蒸食物．如图所示．当锅里的水沸腾以后，碗中的水（）A．同时沸腾B．稍后也沸腾了C．温度达到沸点，不会沸腾D．温度低于沸点，不会沸腾6．如图所示的是a、b两种物质的质量m与体积V的关系图象．由图象可知，a、b两种物质的密度ρa、ρb和水的密度ρ水之间的关系是（）A．ρb＞ρ水＞ρaB．ρb＞ρa＞ρ水C．ρ水＞ρa＞ρbD．ρa＞ρ水＞ρb7．如图所示是跳水运动员跳板跳水时的情景，跳板跳水运动有起跳、腾空、落水几个阶段，若不计空气阻力，从腾空到落水的过程中（）A．动能增加，机械能增加B．重力势能减小，机械能减少C．动能先减小后增大，机械能不变D．重力势能先减少后增大，机械能不变8．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A．电压表V1的示数变大，电路消耗的总功率变小B．电压表V2的示数不变，电路消耗的总功率变大C．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大9．某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）A．灯泡被短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多10．用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相间的高度．若用η甲、η乙表示甲、乙两滑轮组的机械效率，W甲、W乙表示拉力所做的功（不计绳重与摩擦），则（）A．η甲=η乙，W甲=W乙B．η甲＞η乙，W甲＞W乙C．η甲＜η乙，W甲＜W乙D．η甲＞η乙，W甲＜W乙二、填空题（每小题3分，共30分）11．1820年，丹麦物理学家奥斯特第一个揭示了电和磁之间的联系，他发现了，英国物理学家经过10年的探索，于1831年发现了现象，继而人们发明了各种发电机，开辟了人类大规模使用电能的时代．12．洗衣机、电冰箱等用电器需要使用三线插头，其中一条接（常标有L），一条接（常标有N）．第三条标有E，标有E的导线和用电器的相连．13．远程信息传递技术已经广泛应用于我们的生活．例如：地面卫星控制中心是利用向“嫦娥三号”传递指令的；倒车雷达利用来判断到障碍物的距离；家用电视遥控器是靠实现对电视机的控制的．（选填“电磁波”、“超声波”、“紫外线”、“红外线”、“可见光”）14．如图所示，将手机置于的玻璃罩内，拨打该手机号码并把罩内的空气用抽气机抽走，抽气过程中所听到的铃声逐渐减小，最后几乎听不到声音，但手机屏幕上始终有来电显示，这说明．15．如图所示是小明同学所拍摄的一幅海边风景照片．由照片所示的情景，可以分析判断出甲船的运动状态是，乙船的运动状态可能是．16．自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及到不少有关摩擦的知识．例如：轮胎上刻有花纹，是通过来增大摩擦的：刹车时用力捏闸，是通过来增大摩擦的；滚动轴承的内外圈之间装有钢球或钢柱，是通过来减小摩擦的．17．如图所示，一束太阳光通过三梭镜折射后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫；如果在白色光屏前放置﹣块红色玻璃，我...
