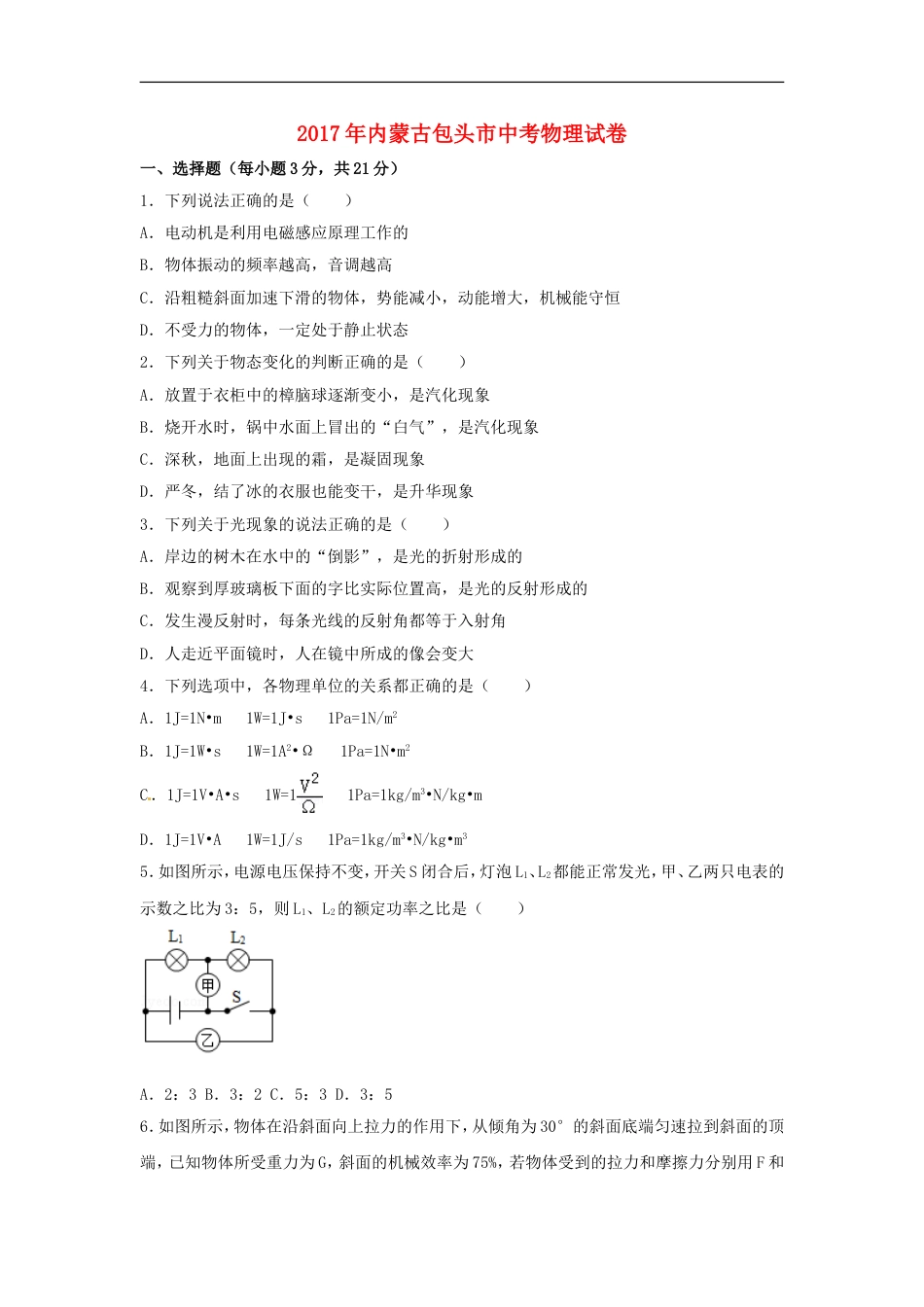

2017年内蒙古包头市中考物理试卷一、选择题(每小题3分,共21分)1.下列说法正确的是()A.电动机是利用电磁感应原理工作的B.物体振动的频率越高,音调越高C.沿粗糙斜面加速下滑的物体,势能减小,动能增大,机械能守恒D.不受力的物体,一定处于静止状态2.下列关于物态变化的判断正确的是()A.放置于衣柜中的樟脑球逐渐变小,是汽化现象B.烧开水时,锅中水面上冒出的“白气”,是汽化现象C.深秋,地面上出现的霜,是凝固现象D.严冬,结了冰的衣服也能变干,是升华现象3.下列关于光现象的说法正确的是()A.岸边的树木在水中的“倒影”,是光的折射形成的B.观察到厚玻璃板下面的字比实际位置高,是光的反射形成的C.发生漫反射时,每条光线的反射角都等于入射角D.人走近平面镜时,人在镜中所成的像会变大4.下列选项中,各物理单位的关系都正确的是()A.1J=1N•m1W=1J•s1Pa=1N/m2B.1J=1W•s1W=1A2•Ω1Pa=1N•m2C.1J=1V•A•s1W=11Pa=1kg/m3•N/kg•mD.1J=1V•A1W=1J/s1Pa=1kg/m3•N/kg•m35.如图所示,电源电压保持不变,开关S闭合后,灯泡L1、L2都能正常发光,甲、乙两只电表的示数之比为3:5,则L1、L2的额定功率之比是()A.2:3B.3:2C.5:3D.3:56.如图所示,物体在沿斜面向上拉力的作用下,从倾角为30°的斜面底端匀速拉到斜面的顶端,已知物体所受重力为G,斜面的机械效率为75%,若物体受到的拉力和摩擦力分别用F和f表示,则()A.F=Gf=GB.F=Gf=GC.F=Gf=GD.F=Gf=G7.如图甲所示,A、B分别为小灯泡L(额定电压未知)和定值电阻R的U﹣I图象,小灯泡和定值电阻连接情况如图乙所示,测得电路的总功率为2.4W,下列说法正确的是()A.小灯泡的电阻随温度的升高而减小B.小灯泡的额定电压一定为8VC.定值电阻的电功率为1.8WD.小灯泡的实际功率为1.6W二、作图与实验题(共计11分)8.用如图所示的实验器材做“探究凸透镜成像规律”实验,记录的部分数据及现象见表:实验序号物距u/cm像距v/cm像的性质16012倒立缩小实像23015315倒立放大实像42020倒立等大实像(1)该实验所用凸透镜的焦距f=cm(2)上表中空白处,像的性质是,像距v=cm(3)当u与f的大小关系满足uf时,光屏上接收不到像.9.某实验小组设计了图甲所示的电路,测量一个阻值约为100Ω的电阻Rx的阻值,实验室中提供的器材有:两节完全相同的旧干电池,两个开关S1、S2,导线若干.另外还有可供选择的器材:A.电压表V1(量程0﹣3V)B.电压表V2(量程0﹣15V)C.定值电阻R1(阻值5Ω)D.定值电阻R2(阻值160Ω)(1)为了准确测出Rx的阻值,实验时,在图甲中的电压表应选用,定值电阻R应选用.(均填字母序号)(2)将实验器材按照电路图连接好电路,先闭合,电压表示数如图乙所示,是V,再闭合,电压表的示数为2.8V.(3)根据实验的数据,可计算出Rx=Ω(4)实验中使用的干电池每节电压是V.三、计算题(共计18分)10.(8分)容积为1L的某品牌电热水壶如图甲所示,其加热功率为1000W,保温时功率为121W,简化电路如图乙所示,S为加热和保温自动转换开关,在一个标准大气压下,该电热壶正常工作,将一壶初温为20℃的水烧开,此过程中电热壶的效率为70%.[c水=4.2×103J(kg•℃)]求:(1)电阻R2的阻值;(2)在此过程中,水吸收的热量;(3)烧开一壶水,需要的加热时间.11.(10分)物理兴趣小组设计了一个便携式水深测量装置,它主要由探头A和控制盒B构成,它们之间用有绝缘皮的细导线形成回路,如图甲所示,其中探头A是一个高为0.1m,重为5N的圆柱体,它的底部是一个压敏电阻R(与水的接触面涂有绝缘漆),工作时,底部始终与水平面相平,压敏电阻R的阻值随表面所受压力F的大小变化如图乙所示,A与B间的电路连接关系如图丙所示,其中电源电压恒为4.5V,小组同学将该装置带到游泳池,进行相关的测量研究.(导线重力与体积均不计,g取10N/kg)求:(1)当把探头A刚好全部浸没到池水中时,探头A底部受到的压力为1N,探头A的底面积为多少?(2)用手拉住导线,将探头A缓慢下降到池水中某一深度(探头A不接触池底),此时电流表的示数为0.3A,探头A底部所在处水的深度h为多少?(3...
