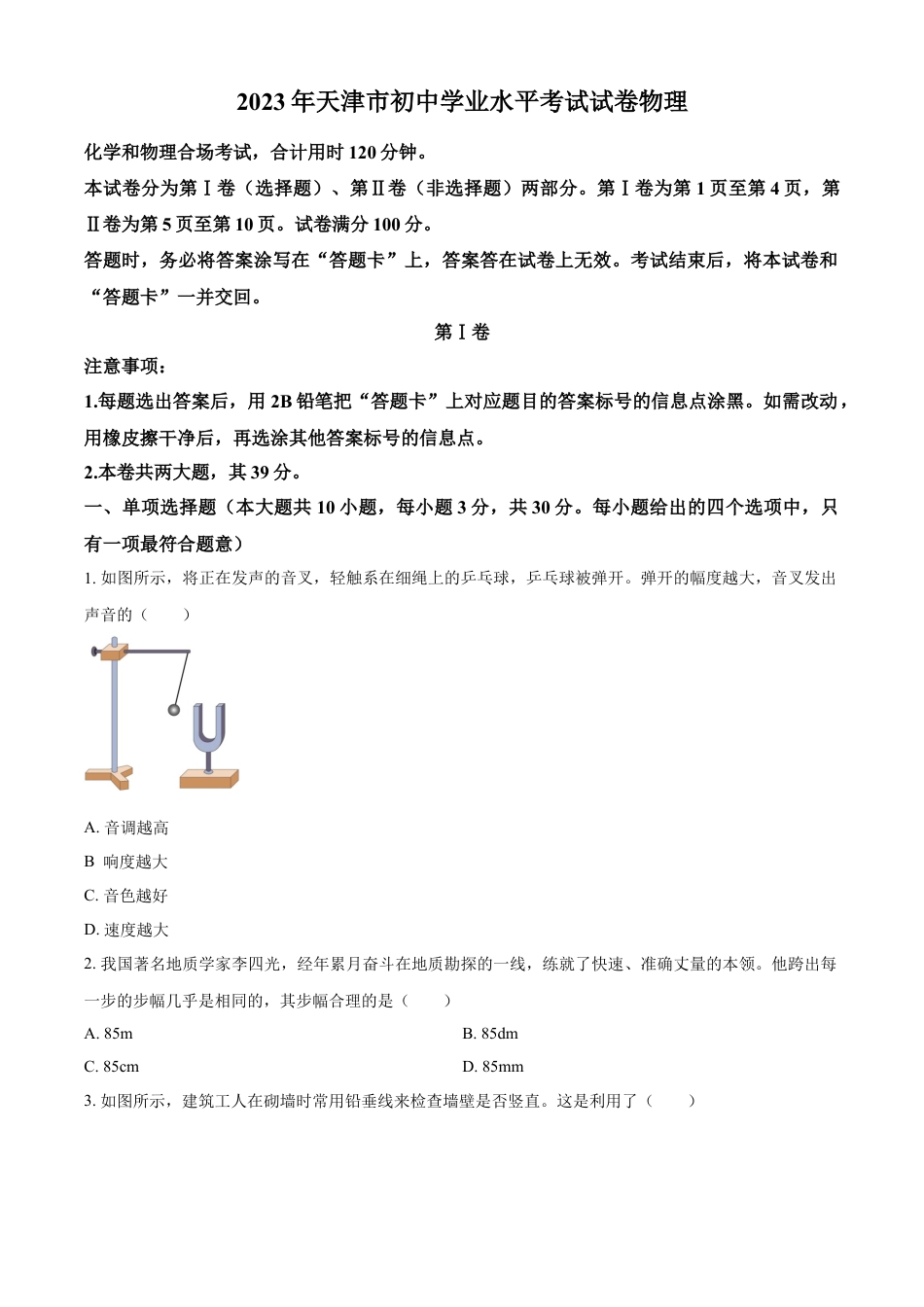

2023年天津市初中学业水平考试试卷物理化学和物理合场考试，合计用时120分钟。本试卷分为第Ⅰ卷（选择题）、第Ⅱ卷（非选择题）两部分。第Ⅰ卷为第1页至第4页，第Ⅱ卷为第5页至第10页。试卷满分100分。答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和“答题卡”一并交回。第Ⅰ卷注意事项：1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。2.本卷共两大题，其39分。一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合题意）1.如图所示，将正在发声的音叉，轻触系在细绳上的乒乓球，乒乓球被弹开。弹开的幅度越大，音叉发出声音的（）A.音调越高B.响度越大C.音色越好D.速度越大2.我国著名地质学家李四光，经年累月奋斗在地质勘探的一线，练就了快速、准确丈量的本领。他跨出每一步的步幅几乎是相同的，其步幅合理的是（）A.85mB.85dmC.85cmD.85mm3.如图所示，建筑工人在砌墙时常用铅垂线来检查墙壁是否竖直。这是利用了（）A.重力的方向B.重力的大小C.重力的作用点D.重力与质量的关系4.电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（）A.变大B.变小C.不变D.先变大后变小5.对下列安全教育内容进行分析，所用物理知识错误的是（）A.交通安全：驾车要系好安全带——防范惯性危害B.遇险自救：用破窗锤破窗逃生——牛顿第一定律C.用电安全：更换灯泡断开电源——安全用电原则D.出行安全：等候列车不越安全线——流体压强与流速的关系6.小华利用饮料瓶完成了如图所示的实验，可以证明大气压存在的是（）A.瓶子悬空水不流出B.水从侧孔喷出C.用手弹开纸片D.将瓶按入水中感到费力7.定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A.1AB.2AC.3AD.4A8.党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（）A.两灯都亮B.两灯都不亮C.只有绿灯亮D.只有红灯亮9.体育运动中蕴含着物理知识，下列运动现象所涉及的物理知识正确的是（）序号现象物理知识①跳远时助跑增大惯力②穿滑雪板滑雪增大压强③向前游泳时向后划水力的作用是相互的④跳远运动员越过横杆下落重力势能增大A.①B.②C.③D.④10.如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（）A.灯丝断了B.灯短路了C.开关处断路D.cd间断路二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）11.在探究凸透镜成像规律时，蜡烛和凸透镜的位置如图所示，移动光屏可承接到烛焰清晰等大的像（图中未画出光屏）。若保持透镜位置不交，将蜡烛调至20cm刻度处时，下列判断正确的是（）A.该透镜的焦距是10cmB.移动光屏可承接到烛焰清晰放大的像C.像的位置在60cm~70cm刻度之间D.照相机应用了该次实验的成像规律12.在测量滑轮组机械效率的实验中，用如图所示的滑轮组先匀速提升重为是G1的物体，额外功与有用功之比为1︰3；再匀速提升重为G2的物体。先后两次绳子自由端的拉力之比为2︰5。若不计绳重和摩擦，则（）A.B.C.先后两次滑轮组的机械效率之比为3︰4D.先后两次滑轮组的机械效率之比为5︰613.如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻的两端相连，根据开关闭合、断开时电流表的示数，可以算出的阻值。设计的盒内电路图，其中符合要求的是（）A.B.C.D.第Ⅱ卷注意事项：1.用黑色字迹的签字笔将答案写在“答题卡”上（作图可用2B铅笔）。2.本卷共两大题，共61分。三、填空题（本大题共6小题，每小题4分，共24分）14.中华优秀传统文化蕴含着丰富的物理知识。...
