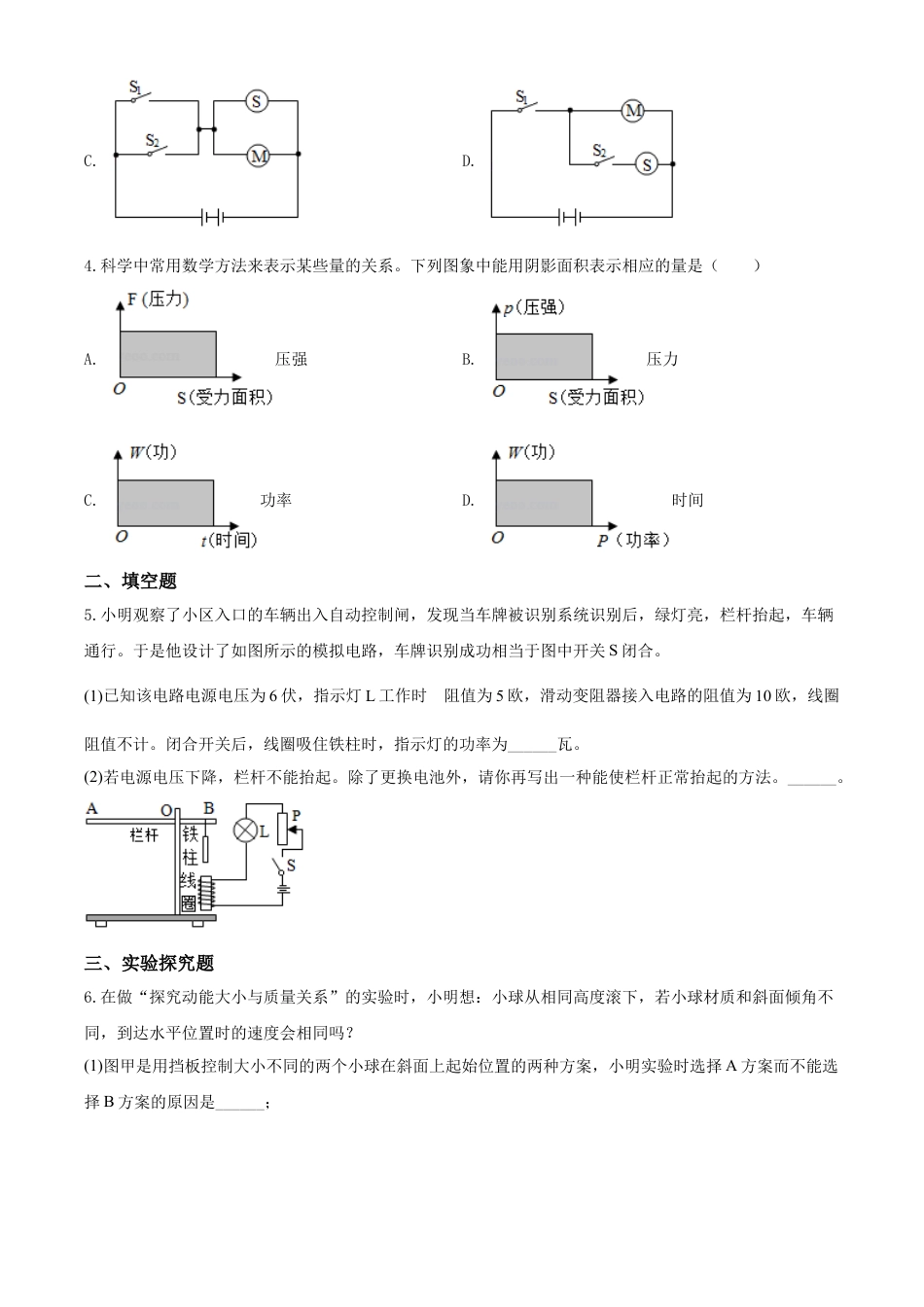

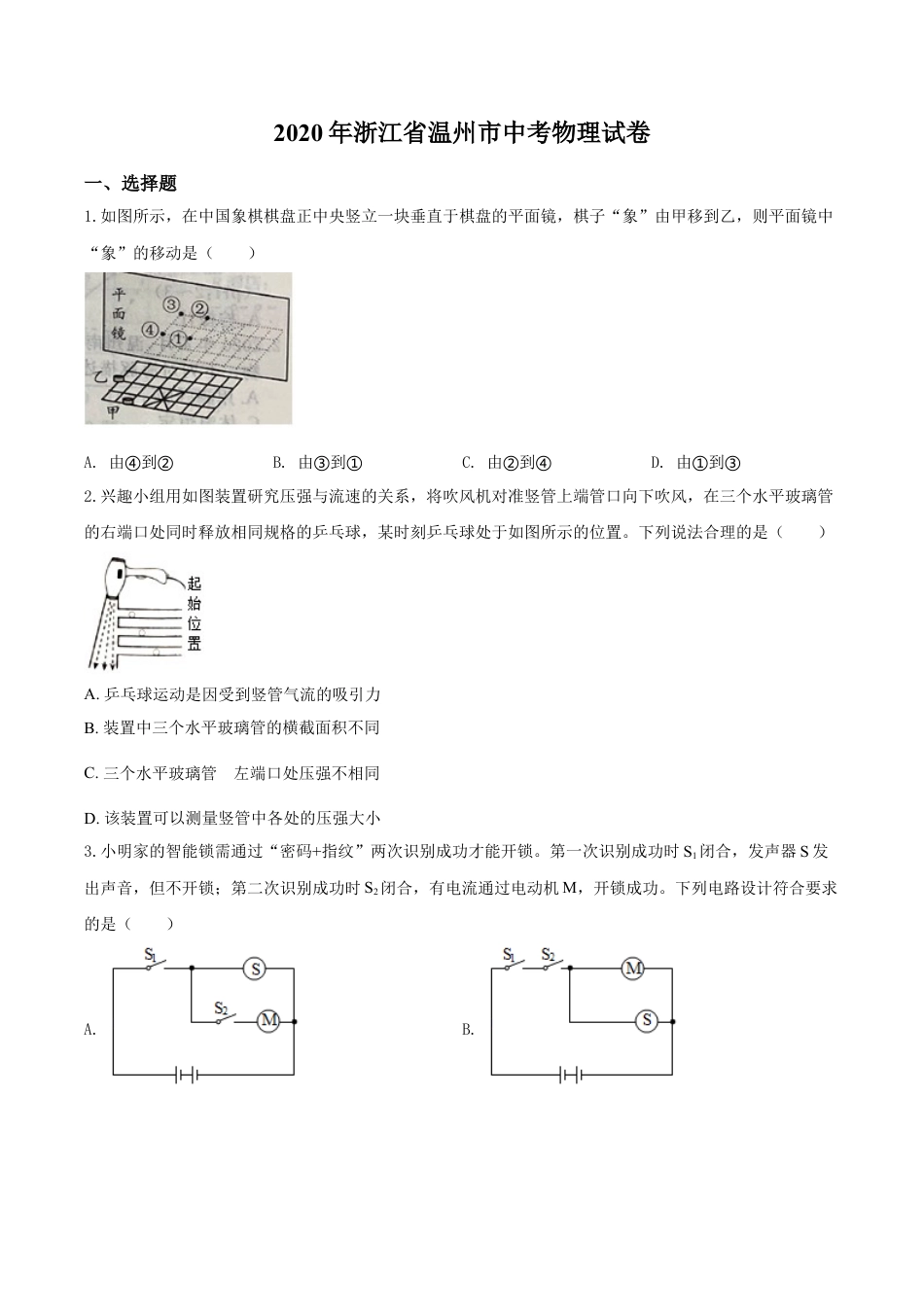

2020年浙江省温州市中考物理试卷一、选择题1.如图所示，在中国象棋棋盘正中央竖立一块垂直于棋盘的平面镜，棋子“象”由甲移到乙，则平面镜中“象”的移动是（）A.由④到②B.由③到①C.由②到④D.由①到③2.兴趣小组用如图装置研究压强与流速的关系，将吹风机对准竖管上端管口向下吹风，在三个水平玻璃管的右端口处同时释放相同规格的乒乓球，某时刻乒乓球处于如图所示的位置。下列说法合理的是（）A.乒乓球运动是因受到竖管气流的吸引力B.装置中三个水平玻璃管的横截面积不同C.三个水平玻璃管的左端口处压强不相同D.该装置可以测量竖管中各处的压强大小3.小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（）A.B.C.D.4.科学中常用数学方法来表示某些量的关系。下列图象中能用阴影面积表示相应的量是（）A.压强B.压力C.功率D.时间二、填空题5.小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。(1)已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为______瓦。(2)若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。______。三、实验探究题6.在做“探究动能大小与质量关系”的实验时，小明想：小球从相同高度滚下，若小球材质和斜面倾角不同，到达水平位置时的速度会相同吗？(1)图甲是用挡板控制大小不同的两个小球在斜面上起始位置的两种方案，小明实验时选择A方案而不能选择B方案的原因是______；(2)小明选择大钢球、小钢球、木球以及可调整倾角的斜面进行实验。分别让球从斜面同一高度由静止开始释放，利用测速仪测出球到达水平位置时的速度如表所示。斜面倾角速度(米/秒)球的类别10°20°30°40°50°60°大钢球2.672.672.672.752.882.97小钢球2.672.672.672.752.882.97木球2.672.672.672.672.742.89分析表中数据可知：要使球到达水平位置时的速度与球是钢质或木质无关，则斜面倾角不可能是______；A.15°B.25°C.35°D.45°(3)小明利用图乙装置做“探究动能大小与质量关系“的实验时，通过观察球撞击相同塑料软片的数目来比较球的动能大小(图中未画出固定塑料软片的装置)。老师指出此装置不适合体积不同的两个球做实验，原因是______。7.在研究“电流与电压的关系”时，小明连接了如图甲的电路，电源电压U为3伏。(1)闭合开关后，小明发现电流表指针如图乙，出现这种现象的原因是______；(2)改正错误操作后，小明分别将电阻R0为5欧、10欧和20欧的定值电阻接入电路，测得电阻R0的电压U0和电流I0数据，如表一所示。小明想进一步研究“电阻R0的电流变化量大小ΔI0与电压变化量大小ΔU0的关系”，根据数据计算出部分电压变化量大小ΔU0和相应的电流变化量大小ΔI0，如表二所示，则表二中的a为______；表一组别第1组第2组第3组R0(欧)51020U0(伏)1.02.22.51.21.82.41.62.42.8I0(安)0.200.440.500.120.180.240.080.120.14表二组别ΔU0(伏)ΔI0(安)第1组1.5a第2组0.60.06第3组0.80.04(3)小明发现，滑动变阻器电压变化量大小ΔUR与电流变化量大小ΔIR的比值，总是等于定值电阻R0的阻值，请结合上表数据和所学电学知识解释此规律______。四、解答题8.英国物理学家斯特林于1816年发明了“斯特林发动机”。斯特林发动机气缸内工作介质易汽化、易液化，该介质经过吸热膨胀，冷却压缩的循环过程输出动力，因此又被称为热气机。某工程师按照“斯特林发动机”原理设计了如图甲所示的模型机，工作过程中飞轮持续旋转如图乙。请结合所学知识解释飞轮能持续转动的工作原理。9.某跳伞运动员从飞机上跳下，沿竖直方向降落，一段时间后打开降落伞，最后安全着地。已知运动员和跳伞设备的总重力为700牛，跳伞过程中下降的速度与时间的关系如图甲所示。(1)图甲中曲线OA段速度越来越大的原因是______...
