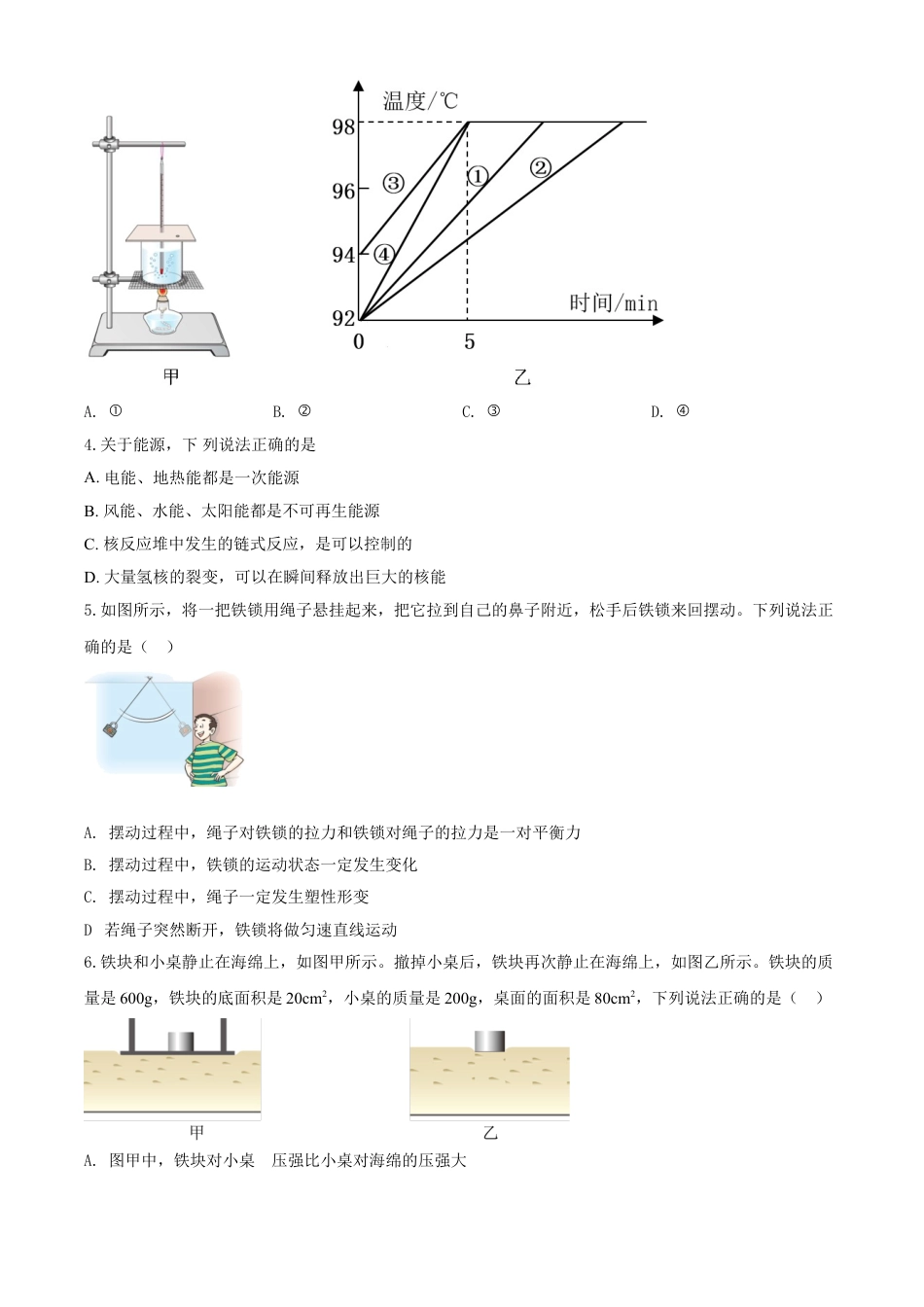

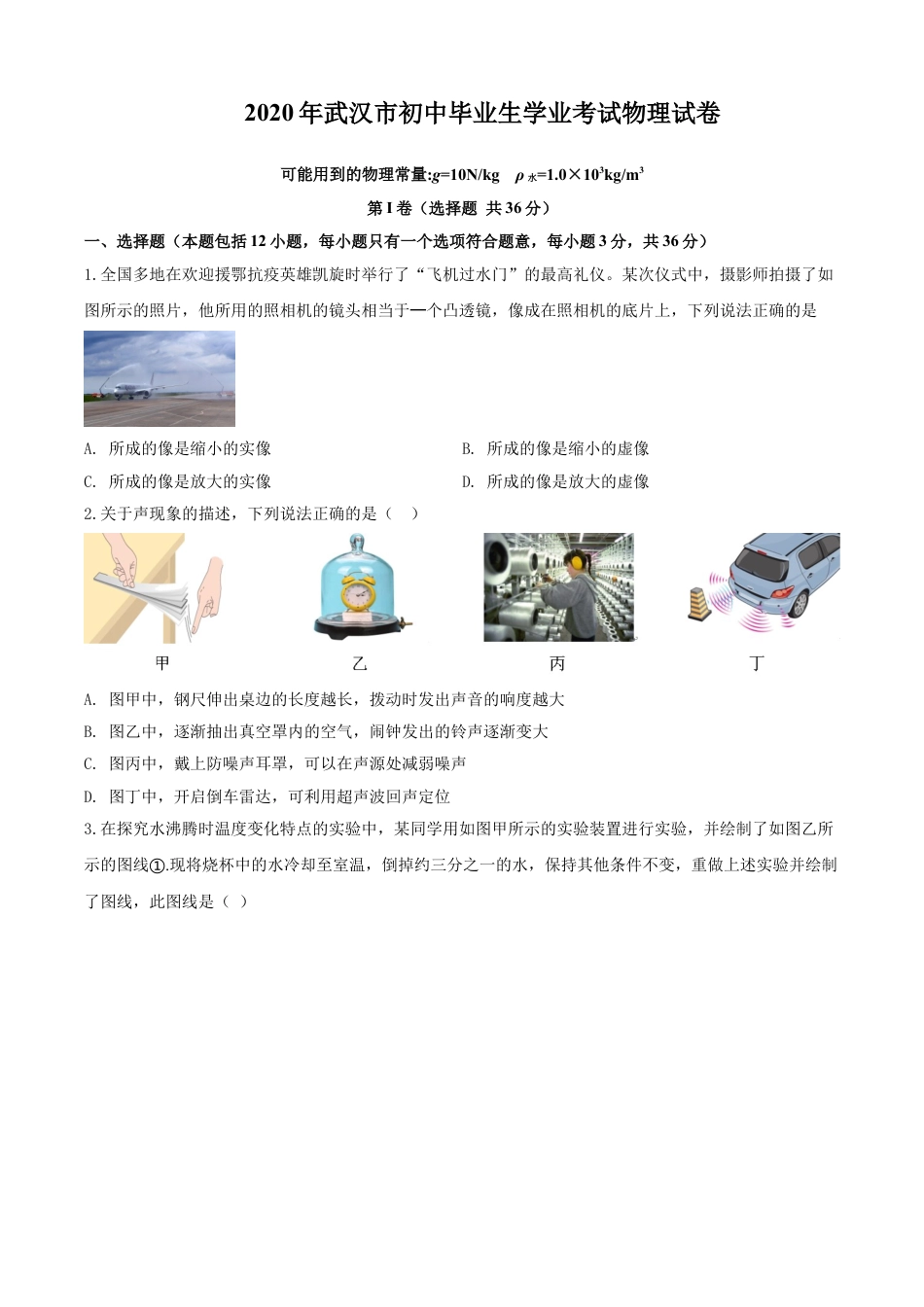

2020年武汉市初中毕业生学业考试物理试卷可能用到的物理常量:g=10N/kgρ水=1.0×103kg/m3第I卷（选择题共36分）一、选择题（本题包括12小题，每小题只有一个选项符合题意，每小题3分，共36分）1.全国多地在欢迎援鄂抗疫英雄凯旋时举行了“飞机过水门”的最高礼仪。某次仪式中，摄影师拍摄了如图所示的照片，他所用的照相机的镜头相当于一个凸透镜，像成在照相机的底片上，下列说法正确的是A.所成的像是缩小的实像B.所成的像是缩小的虚像C.所成的像是放大的实像D.所成的像是放大的虚像2.关于声现象的描述，下列说法正确的是（）A.图甲中，钢尺伸出桌边的长度越长，拨动时发出声音的响度越大B.图乙中，逐渐抽出真空罩内的空气，闹钟发出的铃声逐渐变大C.图丙中，戴上防噪声耳罩，可以在声源处减弱噪声D.图丁中，开启倒车雷达，可利用超声波回声定位3.在探究水沸腾时温度变化特点的实验中，某同学用如图甲所示的实验装置进行实验，并绘制了如图乙所示的图线①.现将烧杯中的水冷却至室温，倒掉约三分之一的水，保持其他条件不变，重做上述实验并绘制了图线，此图线是（）A.①B.②C.③D.④4.关于能源，下列说法正确的是A.电能、地热能都是一次能源B.风能、水能、太阳能都是不可再生能源C.核反应堆中发生的链式反应，是可以控制的D.大量氢核的裂变，可以在瞬间释放出巨大的核能5.如图所示，将一把铁锁用绳子悬挂起来，把它拉到自己的鼻子附近，松手后铁锁来回摆动。下列说法正确的是（）A.摆动过程中，绳子对铁锁的拉力和铁锁对绳子的拉力是一对平衡力B.摆动过程中，铁锁的运动状态一定发生变化C.摆动过程中，绳子一定发生塑性形变D.若绳子突然断开，铁锁将做匀速直线运动6.铁块和小桌静止在海绵上，如图甲所示。撤掉小桌后，铁块再次静止在海绵上，如图乙所示。铁块的质量是600g，铁块的底面积是20cm2，小桌的质量是200g，桌面的面积是80cm2，下列说法正确的是（）A.图甲中，铁块对小桌的压强比小桌对海绵的压强大B.图甲中，铁块对小桌的压强比小桌对海绵的压强小C.图甲中铁块对小桌的压强比图乙中铁块对海绵的压强大D.图甲中铁块对小桌的压强比图乙中铁块对海绵的压强小7.一个质量分布均匀的正方体物块，边长是10cm，密度是0.8×103kg/m3，漂浮在液面上露出液面的体积占物块体积的。用手缓慢下压物块，如图所示，当物块上表面与液面刚好相平时，下列说法错误的是（）A.液体的密度是1.2×103kg/m3B.手对物块上表面的压力大小是2NC.液体对物块下表面的压力大小是12ND.物块下表面受到液体的压强是1.2×103Pa8.滑跃式起飞是一种航母舰载机的起飞方式。飞机跑道的前一部分是水平的，跑道尾段向上翘起。如图所示，飞行员驾驶舰载机从图示位置由静止开始一直加速直至离舰的过程中，下列说法正确的是（）A.飞行员的动能先增加后减少B.飞行员的机械能一直减少C.飞行员的机械能一直增加D.飞行员的机械能先不变后增加9.如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A.温度计中的水银是绝缘体B.电铃响时，电磁铁右端是N极C.温度降低到74℃以下，电铃响D.电铃响且滑片P向左移动时，电磁铁磁性减弱10.如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是A.电能表用来计量家中所有用电器的总功率B.空调正常工作时，吊灯一定发光C.如果插座被短路，“漏电保护器”就会切断电流D.空气开关“跳闸”，可能是电路发生短路引起的11.如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是A.20ΩB.30ΩC.45ΩD.50Ω12.如图甲所示的电路中，电源电压保持不变，灯泡L的I-U图象如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3，滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3...
