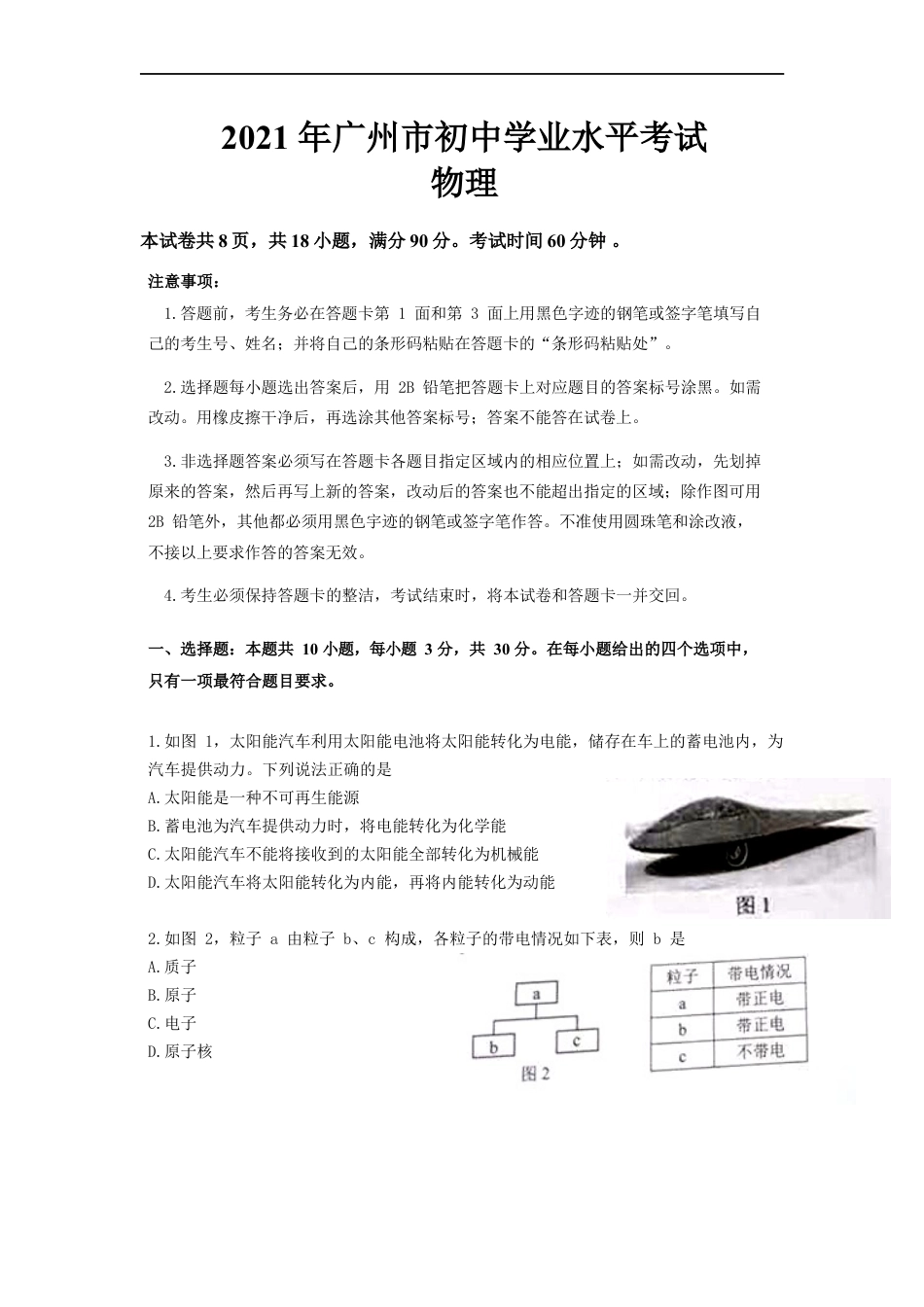

2021年广州市初中学业水平考试物理本试卷共8页，共18小题，满分90分。考试时间60分钟。注意事项：1.答题前，考生务必在答题卡第1面和第3面上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；并将自己的条形码粘贴在答題卡的“条形码粘贴处”。2.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动。用橡皮擦干净后，再选涂其他答案标号；答案不能答在试卷上。3.非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动后的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色宇迹的钢笔或签字笔作答。不准使用圆珠笔和涂改液，不接以上要求作答的答案无效。4.考生必须保持答题卡的整洁，考试结束时，将本试卷和答题卡一并交回。一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。1.如图1，太阳能汽车利用太阳能电池将太阳能转化为电能，储存在车上的蓄电池内，为汽车提供动力。下列说法正确的是A.太阳能是一种不可再生能源B.蓄电池为汽车提供动力时，将电能转化为化学能C.太阳能汽车不能将接收到的太阳能全部转化为机械能D.太阳能汽车将太阳能转化为内能，再将内能转化为动能2.如图2，粒子a由粒子b、c构成，各粒子的带电情况如下表，则b是A.质子B.原子C.电子D.原子核3.如图3，甲鼓发声时鼓皮每秒振动的次数比乙的少，单、乙相比，甲鼓皮A.发声的响度一定较大B.发声的音调一定较低C.振动的振幅一定较小D.振动的频率一定较高4.如图4，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则A.物件一定带负电B.物件一定不带电C.小液滴可能不带电D.小液滴一定带同种电荷5、如图5、甲、乙两人在完全相同的沙滩散步，留下深浅相同、大小不同的脚印。则甲A.所受的重力较大B.所受的重力与乙的相等C.对沙滩的压强较大D.对沙滩的压强较小6.图6显示的是甲、乙两机械的参数。甲、乙相比，甲的A.总功较大B.有用功较小C.额外功较大D.机械效率较低7.如图7甲，大小相同的水平拉力F分别拉着物体M、N在不同的水平地面上做直线运动。此过程M、N的动能随时间变化的关系如图7乙所示。用GM和GN、fN、vM和vN分别表示M、N所受的重力、摩擦力和运动速度的大小，下列判断一定正确的是A.GM＜GNB.vM＞vMC.fM＜fND.fM＝fN8.如图8甲，磁场对导体的力F竖直向上，用Fab，Fcd，Fa’b’，Fc’d’分别表示图8乙、丙中闭合开关时磁场对导体ab、cd、a’b’、c’d’的力，则A.Fab竖直向下，Fcd竖直向下B.Fab竖直向上，Fcd竖直向下C.Fa’b’竖直向上，Fc’d’竖直向下D.Fa’b’竖直向下，Fc’d’竖直向上9.用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮：断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是10.将体积相同的甲、乙实心球放入装有水的烧杯中。若甲、乙所受的重力和排开水所受的重力如下表。则两球静止在水中时的情形可能是11.（8分）（1）如图9，我国教煌的塔式光热电站通过平面镜把太阳光反射后汇聚到吸热塔，其中某束光的传播路径如图10所示，在图10中画出平面镜的位置。（用"|"表示平而镜）图9图10（2）如图11，来自于物体MN的三束光线a，b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点。①在图11中画出b、c经透镜后的光线。②MN经透镜所成像的性质是（选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）③若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点（选填“向左移动”"向右移动"或“不动”）。12.（3分）如图12，O为跷跷板的支点，小朋友对跷跷板的作用力F=120N，大人对跷跷板的作用力F'=100N（图中未画出），跷跷板水平静止.（1）在图12中画出F的力臂1。（2）F’的作用点可能在（选填"A""B"或"C"），方向竖直（选填“向上”或“向下”）。13.（4分）如图13，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图14虚线所示.（1）在图14中画出小丽的受力示意图。（图中"·"表示小丽）（2）此过程中，小丽的动...
