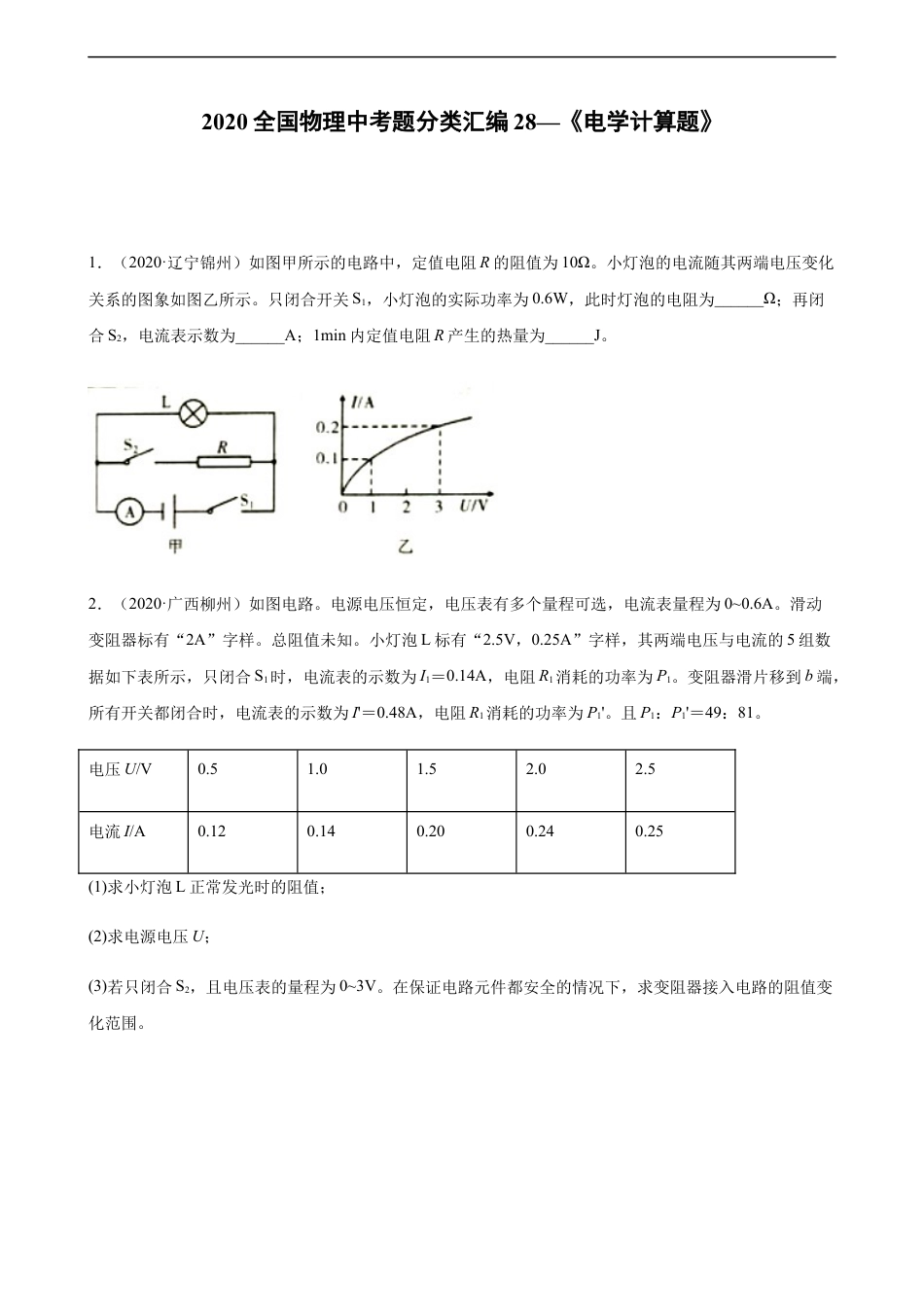

2020全国物理中考题分类汇编28—《电学计算题》1．（2020·辽宁锦州）如图甲所示的电路中，定值电阻R的阻值为10Ω。小灯泡的电流随其两端电压变化关系的图象如图乙所示。只闭合开关S1，小灯泡的实际功率为0.6W，此时灯泡的电阻为______Ω；再闭合S2，电流表示数为______A；1min内定值电阻R产生的热量为______J。2．（2020·广西柳州）如图电路。电源电压恒定，电压表有多个量程可选，电流表量程为0~0.6A。滑动变阻器标有“2A”字样。总阻值未知。小灯泡L标有“2.5V，0.25A”字样，其两端电压与电流的5组数据如下表所示，只闭合S1时，电流表的示数为I1＝0.14A，电阻R1消耗的功率为P1。变阻器滑片移到b端，所有开关都闭合时，电流表的示数为I'＝0.48A，电阻R1消耗的功率为P1'。且P1：P1'＝49：81。电压U/V0.51.01.52.02.5电流I/A0.120.140.200.240.25(1)求小灯泡L正常发光时的阻值；(2)求电源电压U；(3)若只闭合S2，且电压表的量程为0~3V。在保证电路元件都安全的情况下，求变阻器接入电路的阻值变化范围。3．（2020·青海西宁）今年，西宁市夺取了脱贫攻坚的全面胜利，农村家庭电器化普及程度越来越高。小明家电热饮水机的简化电路图如图所示，它有加热和保温两种工作状态，当S2断开时，饮水机处于保温状态。R1和R2均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。额定电压220V额定功率加热功率2000W保温功率400W容量2.5L(1)饮水机在加热状态下正常工作，将2kg的水从20℃加热至100℃，水吸收的热量是多少？[水的比热容c＝4.2×103J/（kg•℃）](2)在(1)问加热情况下，饮水机正常工作了420s，消耗了多少电能？加热效率是多少？(3)电热丝R2的阻值是多少？4．（2016·湖南岳阳）图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关．将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示．求：（1）0～30min，电饭煲产生的总热量；（2）S和S1均闭合，电路中的总电流；（3）在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同．用电高峰期，当实际电压为198V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间．5．（2020·四川内江）在相距40km的甲、乙两地之间，沿直线架设了两条相同的输电线，这种输电线每千米的电阻为0.2Ω。现由于特殊原因造成输电线上某处发生了短路，为了确定短路位置，检修员在甲地利用电压表、电流表和电源接成了如图所示的电路进行检测。当电压表示数为3.0V时，电流表示数为0.5A。(1)若检修员在检测中用时1min，则检测中输电线消耗的电能是多少J？(2)短路位置离甲地的距离是多少km？6．（2020·广西南宁）某实验小组利用电源、电流表、电压表、滑动变阻器R、开关及导线若干测量定值电阻Rx阻值，所有元件均完好，按图连接电路（其中电压表未画出），进行实验，闭合开关后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范国为0.24A~1.2A，电压表示数相应的变化范围为6.0V~0V｡求:(1)当R接入电路为最大阻值时，若通电10s时间，R消耗的电能；(2)Rx的阻值；(3)若将Rx与R并联在原电源两端时，电路消耗的最小电功率｡7．（2020·江苏徐州）如图所示电路，电源电压恒为15V，定值电阻R为10Ω。(1)求电路中的电流；(2)在电路中和定值电阻R串联接入一个额定功率为5W的灯泡，灯泡恰好正常发光，求灯泡的额定电压。8．（2020·江苏宿迁）在测量标有“3.8V”灯泡L的额定功率时，为了使电压表读数更精确，电路设计如图所示，已知电源电压恒为5V，电压表有“03V∼”与“015V∼”两个量程，滑动变阻器最大阻值为20Ω。闭合开关，调节滑动变阻器的滑片P使灯泡L正常发光，此时电流表示数为0.3A。(1)求灯泡L的额定功率。(2)当灯泡L正常发光时，求滑动变阻器在10s内消耗的电能。(3)若仅将灯泡L更换为5Ω的定值电阻R，其余电路元件及连接均不变，闭合开关后，在保证电路安全的前提下，求电阻R的最小功率。9．（2020·贵州遵义）如图甲所示...
