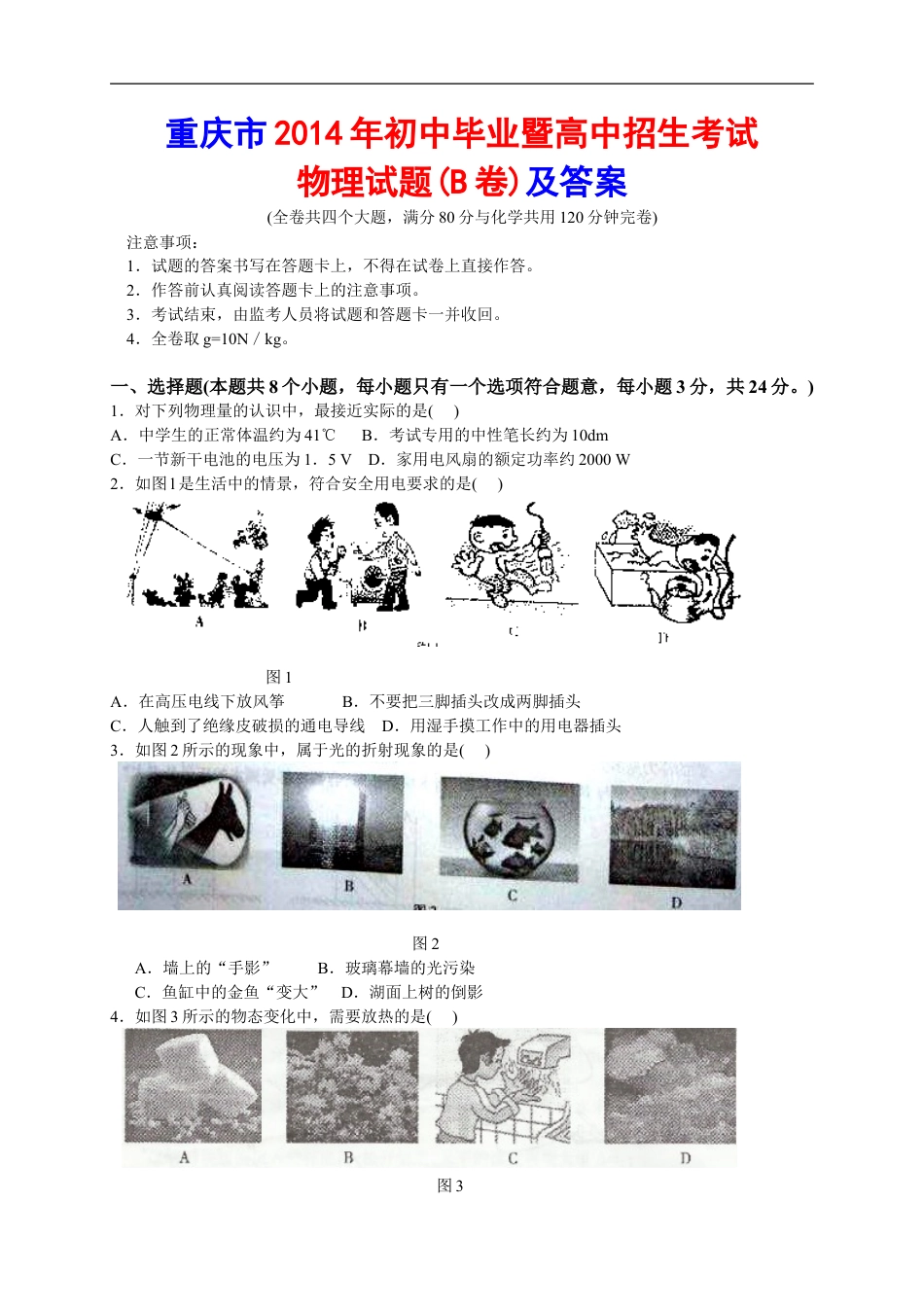

重庆市2014年初中毕业暨高中招生考试物理试题(B卷)及答案(全卷共四个大题，满分80分与化学共用120分钟完卷)注意事项：1．试题的答案书写在答题卡上，不得在试卷上直接作答。2．作答前认真阅读答题卡上的注意事项。3．考试结束，由监考人员将试题和答题卡一并收回。4．全卷取g=10N／kg。一、选择题(本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分。)1．对下列物理量的认识中，最接近实际的是()A．中学生的正常体温约为41℃B．考试专用的中性笔长约为10dmC．一节新干电池的电压为1．5VD．家用电风扇的额定功率约2000W2．如图l是生活中的情景，符合安全用电要求的是()图1A．在高压电线下放风筝B．不要把三脚插头改成两脚插头C．人触到了绝缘皮破损的通电导线D．用湿手摸工作中的用电器插头3．如图2所示的现象中，属于光的折射现象的是()图2A．墙上的“手影”B．玻璃幕墙的光污染C．鱼缸中的金鱼“变大”D．湖面上树的倒影4．如图3所示的物态变化中，需要放热的是()图3A．干冰变小B．树枝上的霜C．干手器将手烘干D．冰雪消融5．在第十七届“渝洽会”上，重庆造恩斯特龙480B型直升机(如图4所示)签下了20架大订单。该型直升机在加速上升的过程中(忽略燃油变化)，下列关于直升机的动能和势能变化情况的描述，正确的是()A．动能增大，势能减小B．动能减小，势能增大C．动能增大，势能增大D．动能减小，势能减小6．如图5所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V。以下判断正确的是（）A．通过电阻R的电流是0．6AB．电阻R两端的电压是2VC．通过灯泡L的电流是0．2AD．灯泡L两端的电压是2V7．如图6是小朋友玩滑板车的情景，以下分析合理的是（）A．滑板车底部安装有轮子，是为了减小摩擦B．人和车滑行的速度越快，他们的惯性越大C．人对滑板车的压力和滑板车对人的支持力是一对平衡力D．人和车在滑行过程中所受到的力突然消失，将立即停下来8．如图7所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表A1读数变大，电压表V读数变小B．电压表V读数与电流表A1读数的比值变大c．电流表A2读数变小，电压表V读数变大D．电压表V读数与电流表A2读数的比值变小二、填空作图题(本题共6个小题，第14小题作图2分，其余每空1分，共12分。)9．1820年，丹麦科学家在课堂上做实验时偶然发现：当导线中有电流通过时，它旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在。10．如图8所示，透过晶莹剔透的露珠观察到叶脉变粗，此时叶脉所成的像与(选填“照相机”“投影仪”或“放大镜”)所成像的性质相同。露珠在阳光照射下温度逐渐升高，内能逐渐(选填“增大”、“减小”或“不变”)。11．工人借助如图9所示的装置，在20s时间内将700N重的货物匀速提升了4m，已知他对绳子的拉力为500N。该过程中，工人所用装置的机械效率为，工人对绳子拉力的功率为W。12．如图10所示的电路，电源电压6V且保持不变。当只闭合开关S1时，电流表的示数为I1；当开关S1、S2均闭合时，电流表的示数为I2，且I1：I2=1：3，则R1：R2=；若开关S1、S2均闭合时，电流表的示数为0．6A，则通电1min的时间内，R1稍耗的电能是J。13．近年来机器人在反恐、防爆中起到了重要的作用。如图11是一种履带式排爆机器人，使用电力驱动装置。它的特点是：体积小，质量小，转向灵活，便于在狭窄的地方工作；操作人员可以在几百米到几公里以外通过无线电或光缆控制其活动；装有多台彩色CCD摄像机用来对爆炸物进行观察；机器人上装有可自由旋转的机械手，锋利的夹钳可将爆炸物的引信剪断，灵活的手爪可把雷管拧下来，并把爆炸物举起运走；还装有猎枪，利用激光指示器瞄准目标后，可把爆炸物的定时装置及引爆装置击毁；另装有高压水枪，可以切割爆炸物。请参照示例写出这个机器人所涉及的物理信息和对应的物理知识(不得与示例重复)。示例：物理信息：使用电力驱动装置。物理知识：电能转化为机械能。作答：物理信息：物理知识：14．(1)如图12甲所示，请在O点画出足球受到的支持力F的示意图。(2)根据通电螺线管的南北极，在图12乙...
