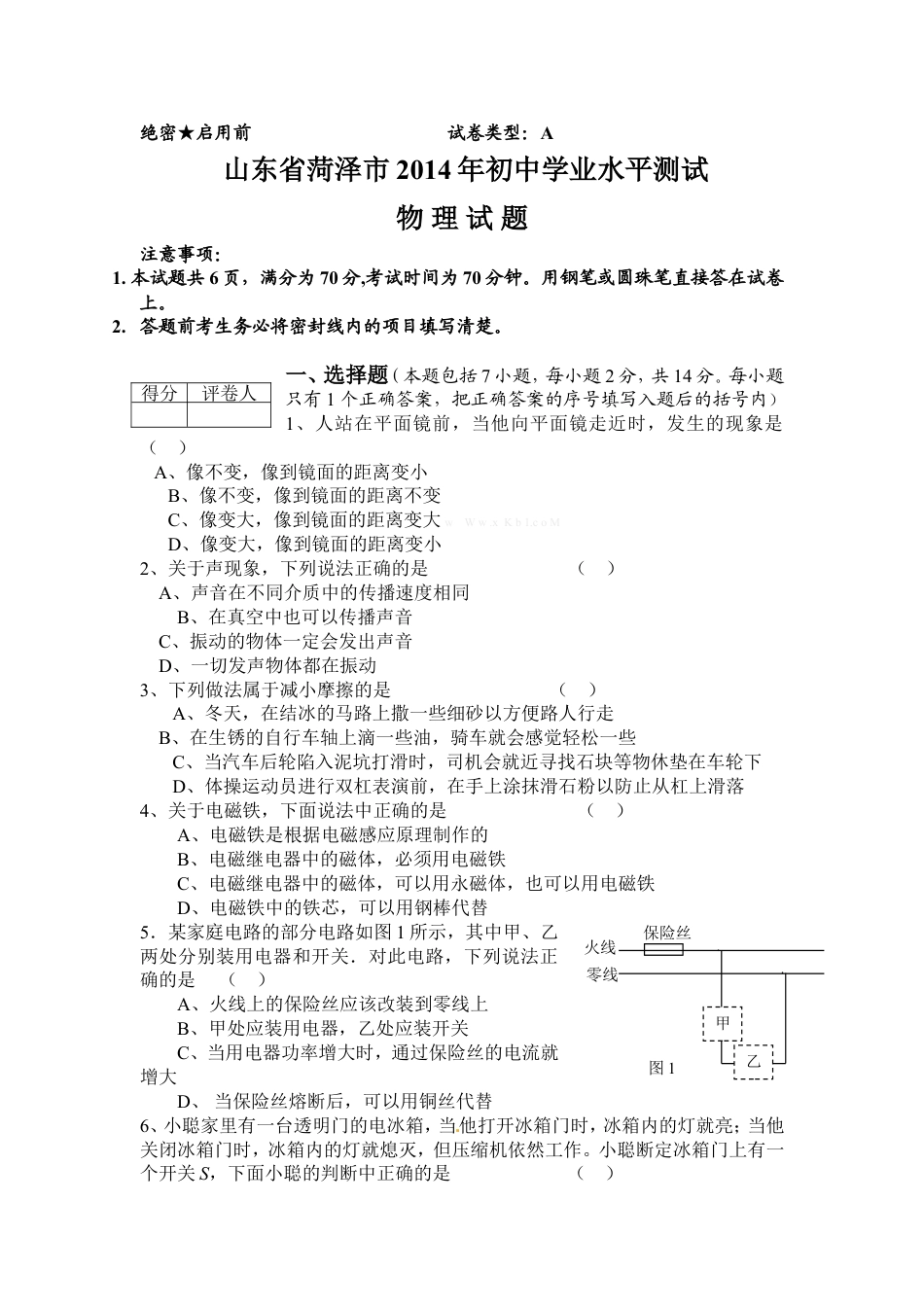

绝密★启用前试卷类型：A山东省菏泽市2014年初中学业水平测试物理试题注意事项：1.本试题共6页，满分为70分,考试时间为70分钟。用钢笔或圆珠笔直接答在试卷上。2.答题前考生务必将密封线内的项目填写清楚。一、选择题（本题包括7小题，每小题2分，共14分。每小题只有1个正确答案，把正确答案的序号填写入题后的括号内）1、人站在平面镜前，当他向平面镜走近时，发生的现象是（）A、像不变，像到镜面的距离变小B、像不变，像到镜面的距离不变C、像变大，像到镜面的距离变大wWw.xKb1.coMD、像变大，像到镜面的距离变小2、关于声现象，下列说法正确的是（）A、声音在不同介质中的传播速度相同B、在真空中也可以传播声音C、振动的物体一定会发出声音D、一切发声物体都在振动3、下列做法属于减小摩擦的是（）A、冬天，在结冰的马路上撒一些细砂以方便路人行走B、在生锈的自行车轴上滴一些油，骑车就会感觉轻松一些C、当汽车后轮陷入泥坑打滑时，司机会就近寻找石块等物休垫在车轮下D、体操运动员进行双杠表演前，在手上涂抹滑石粉以防止从杠上滑落4、关于电磁铁，下面说法中正确的是（）A、电磁铁是根据电磁感应原理制作的B、电磁继电器中的磁体，必须用电磁铁C、电磁继电器中的磁体，可以用永磁体，也可以用电磁铁D、电磁铁中的铁芯，可以用钢棒代替5．某家庭电路的部分电路如图1所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A、火线上的保险丝应该改装到零线上B、甲处应装用电器，乙处应装开关C、当用电器功率增大时，通过保险丝的电流就增大D、当保险丝熔断后，可以用铜丝代替6、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）得分评卷人··甲乙保险丝火线零线图1A、冰箱内的照明灯和压缩机串联B、冰箱内的照明灯和压缩机并联，开关S在干路上C、冰箱内的照明灯和压缩机并联，开关S和照明灯串联D、冰箱内的照明灯和压缩机并联，开关S和压缩机串联7、如图2所示，光滑斜面AB＞AC，沿斜面AB和AC分别将同一重物从它们的底部拉到顶部，所需拉力分别为F1和F2，所做的功分别为WA和WB。则，（）A．F1＜F2，W1=W2B．F1＜F2，W1＜W2http://www.xkb1.comC．F1＞F2，W1＞W2D．F1＞F2，W1=W2二、填空题（本大题包括4小题，每小题2分，共8分）8、一辆长10m的大货车，以36km/h的速度驶进一个隧道，从车头进入隧道到车尾离开隧道所用的时间为20s，则隧道长为m。9、请你观察图3中的三个奥运比赛项目的图片，想象图片中运动比赛的情景，提出一个物理问题，并对提出的物理问题进行解答。3、如图4所示，R1=10Ω,开关闭合后电流表的示数是0.2A，电压表的示数是4V，R2的电阻为_______Ω。11、如图5所示，冰壶从出发点A被运动员推着运动6m后，在B被推出，沿冰道运动30m到O点停下来。被推出去的冰壶停下来，是由于；从A点到O点运动过程中，若运动员对冰壶的推力是10N，运动员对冰壶做的功是J。得分评卷人问题解答例句篮球放入篮筐中为什么会下落？投入篮筐内的篮球受重力作用而下落F1F2BAC图2篮球赛艇足球图3图4图5xkb1.com三、作图与实验题（本题包括5个小题，共16分。按题目要求作答）新课标第一网12(4分)、在图6所示的光路图中，分别填入合适的透镜13（2分）、根据图7所示的的实物连接图，在右面的框中画出电路图14（4分）、利用干电池、导线、小灯泡、铅笔芯、橡皮、塑料尺，可以完成下列探究实验中的的哪几个实验（写出实验的序号）：。①物质导电性；②电流与电压、电阻的关系；②③导体在磁场中产生电流的条件；④电阻大小与导体长度的关系。15（2分）、电流表和电压表测量电阻时：（1）不能直接接在电源两极上，由此判断出它的的内阻（填“很大”或“很小”）（2）电流表和电压表的指针都会发生偏转，简述电流表和电压表指针摆动的原因http://www.xkb1.com得分评卷人图616（4分）、探究“作用在同一个物体上二个力的平衡条件”，需要比较“平衡”和“不平衡”两种不同状态的受力情况才可以得出结论。实验室内的实验装置如图8所示（...
