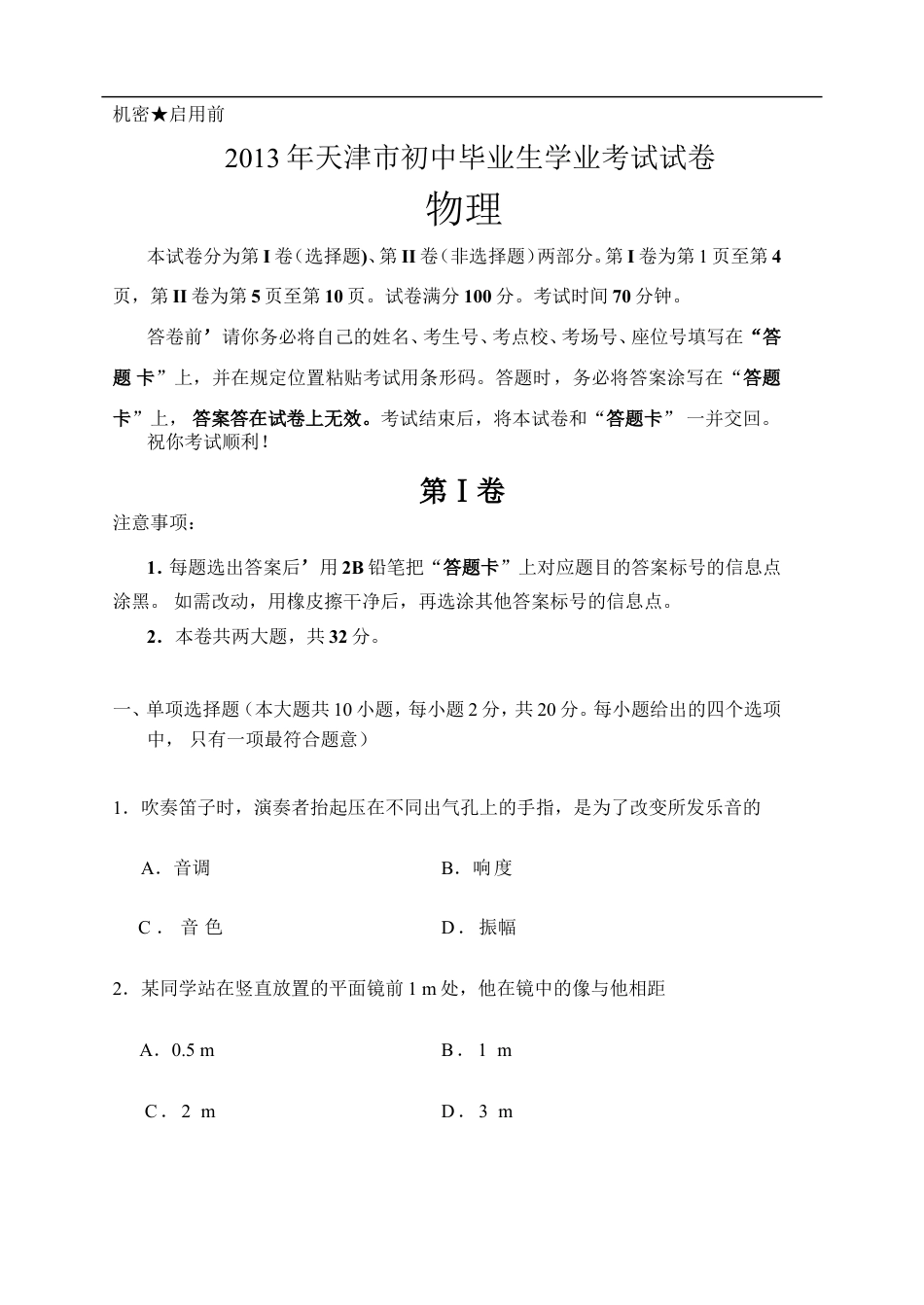

机密★启用前2013年天津市初中毕业生学业考试试卷物理本试卷分为第I卷（选择题)、第II卷（非选择题）两部分。第I卷为第1页至第4页，第II卷为第5页至第10页。试卷满分100分。考试时间70分钟。答卷前’请你务必将自己的姓名、考生号、考点校、考场号、座位号填写在“答题卡”上，并在规定位置粘贴考试用条形码。答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。考试结束后，将本试卷和“答题卡”一并交回。祝你考试顺利！第Ⅰ卷注意事项：1．每题选出答案后’用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号的信息点。2．本卷共两大题，共32分。一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一项最符合题意）1．吹奏笛子时，演奏者抬起压在不同出气孔上的手指，是为了改变所发乐音的A．音调B．响度C．音色D．振幅2．某同学站在竖直放置的平面镜前1m处，他在镜中的像与他相距A．0.5mB．1mC．2mD．3m3．开发和利用可再生能源是解决能源危机的有效途径。下列属于可再生能源的是A．石油B．天然气C．煤炭D．太阳能4．下列现象由光的折射形成的是A.桥在水中形成“倒影”B.手在灯光下形成影子C.池水看起来比实际浅D.汽车后视镜可扩大视野5．图1中，水的三态之间转化过程所对应的物态变化名称，标注都正确的是6．下面事例中，通过热传递方式改变物体内能的是A．双手相互摩擦，手会变暖和B．用热水袋焐手，手会变暖和C．反复弯折铁丝，弯折处变热D．气缸内气体被压缩，温度升高...7．图2是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中A．绿灯亮，红灯不亮B．红灯亮，绿灯不亮C．红灯和绿灯都亮D．红灯和绿灯都不亮图3图48．图3为用瓶起开启瓶盖的情景，图4中关于该瓶起使用时的杠杆示意图正确的是9．某同学在探究电“阻上的电流跟两端电压的关系”时，利用图5所示电路，在a、b两点间分别接入定值电阻R1、R2,通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U一I关系图象，如图6所示。若将R1、R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为A.0.5AB.1AC.2AD.3A10．学完密度知识后，一位普通中学生对自己的身体体积进行了估算，下列估算值最接近实际的是A.30dm3B.60dm3C.100dm3D.120dm3二、多项选择题（本大题共4小题，每小题3分，共12分。每小题给出的四个选项中，有一个或几个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）11．将玻璃瓶、两端开口的细玻璃管和橡皮塞组装成图7所示的装置，使用时瓶内装入液体，瓶口密闭。通过细玻璃管内液面高度的变化可验证的是A．阿基米德原理B．大气压随高度的变化C．力可以使固体发生微小形变D．液体温度变化体积也会改变12．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图8所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不动，将蜡烛移到光具座的40cm刻度处，对于此时像的性质判断正确的是A．一定是放大的像B．一定是缩小的像C．一定是倒立的像D．—定是正立的像13．图9所示的电路中，电源电压U恒定，定值电阻R0两端的电压为U0，当滑动变阻器滑片P向右移动时，其连入电路中的电阻RP↑，电路中电流I↓（“↑”表示变大，“↓”表示变小）。下列有关电压表示数UP变化情况的推理过程正确的是14.如图10所示，放在水平桌面上的柱形薄壁容器重为G、底面积为S、高为h。先将容器注满密度为ρ0的液体，再将重为G0、边长为a的小立方体物块（如图11所示）从液面处缓慢释放，待物块静止后，容器对桌面的压强可能的是机密★启用前2013年天津市初中毕业生学业考试试卷物理第II卷注意事项：1．用黑色墨水的钢笔或签字笔将答案写在“答题卡”上。2．本卷共两大题，共68分。三、填空题（本大题共7小题，每小题4分，共28分）15．图12是常用手电筒的剖面图，筒内每节干电池的电压为1.5V。按下按键前，小灯泡不亮，电路为_____________(选填“通路”、“短路”或“断路”)；按下按键后，小灯泡发光，它两端的电压为_________________V。16．如图13所示...
