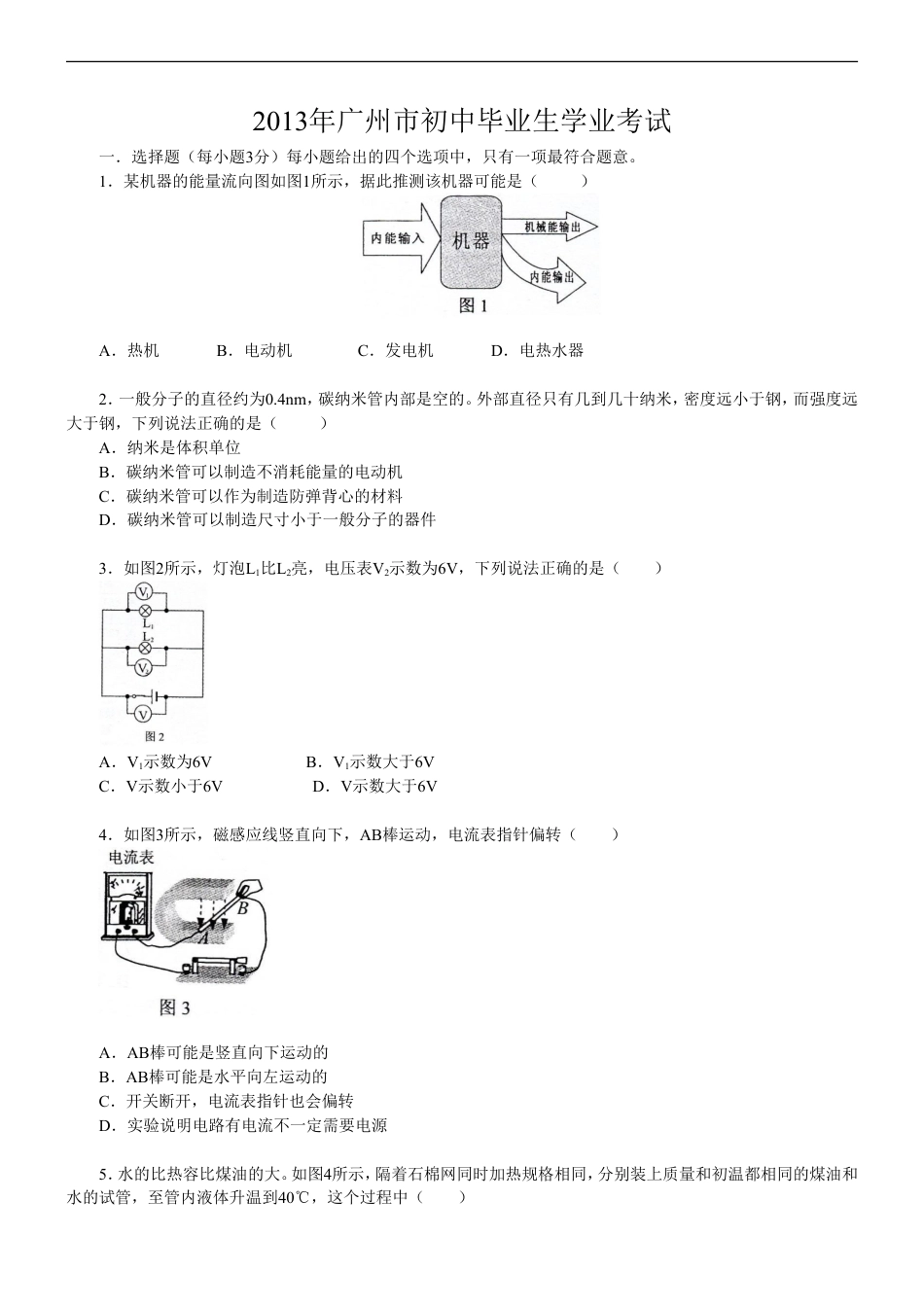

2013年广州市初中毕业生学业考试一．选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意。1．某机器的能量流向图如图1所示，据此推测该机器可能是（）A．热机B．电动机C．发电机D．电热水器2．一般分子的直径约为0.4nm，碳纳米管内部是空的。外部直径只有几到几十纳米，密度远小于钢，而强度远大于钢，下列说法正确的是（）A．纳米是体积单位B．碳纳米管可以制造不消耗能量的电动机C．碳纳米管可以作为制造防弹背心的材料D．碳纳米管可以制造尺寸小于一般分子的器件3．如图2所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6VB．V1示数大于6VC．V示数小于6VD．V示数大于6V4．如图3所示，磁感应线竖直向下，AB棒运动，电流表指针偏转（）A．AB棒可能是竖直向下运动的B．AB棒可能是水平向左运动的C．开关断开，电流表指针也会偏转D．实验说明电路有电流不一定需要电源5．水的比热容比煤油的大。如图4所示，隔着石棉网同时加热规格相同，分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃，这个过程中（）A．煤油温度先升到40℃B．同一时刻水的温度比煤油高C．加热相同时间，水吸收的热量多D．升高相同的温度，煤油需加热较长的时间6．图5是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（）A．t4时刻物体内能为零B．t2、t3时刻物体内能相等C．t2时刻物体内能比t3小D．t1时刻物体分子动能比t2时大7．图6中的示意图形象反映物质气、液、固三态分子排列的特点，正确的说法是（）A．甲是气态B．乙是气态C．丙是气态D．甲是固态8．线圈abcd转动过程中经过图7甲、乙位置时，导线ab所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变9．图8中蜡烛在光屏上成清晰缩小的像。下列哪一项操作可能使烛焰在光屏上成清晰放大的像（）A．透镜不动，蜡烛、光屏靠近透镜B．透镜不动，蜡烛、光屏向右移动C．透镜、光屏都不动，蜡烛向右移动D．蜡烛、光屏都不动，透镜靠近光屏10．如图9所示，足球以初速度v沿着凹凸不平的草地从a运动到d，足球（）A．在b、d两点动能相等B．在a、d两点机械能相等C．从b到c的过程机械能减少D．从c到d的过程重力势能减少11．某手机网络频率范围是1920MHz---1935MHz，下列说法正确的是（）A．1920MHz的电磁波波长比1935MHz的短B．1920MHz的电磁波不能再没有空气的月球上传播C．1920MHz的电磁波在真空中传播的速度比1935MHz的慢D．1920MHz和1935MHz的电磁波在真空中传播的速度相同12．忽略一切阻力，原静止在水平面上的大石头被另一块小石头水平撞击，大石头的运动情况是（）A．始终静止不动B．动了一点点，很快停下来C．撞击时开始运动，然后慢慢停下来D．撞击时开始运动，然后做匀速直线运动第二部分（共64分）二、填空作图题（共25分）13．某家用电动食品粉碎机有两开关S1，S2，要合上开关S1，而且要用力下压盖子（会闭合开关S2），粉碎机才会工作。在图10中连接粉碎机的电动机及S1、S2，使其能按上述要求工作14．图11哪些图所示情况会发生触电事故：______________________15．如图12所示，O’是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中所成的像（用符号表示平面镜）16．下表是某些介质的声速v介质v/（m·s-1）介质v/（m·s-1）水（5℃）1450冰3230水（15℃）1470软橡胶（常温）40至50水（20℃）1480软木500海水（25℃）1531铁（棒）5200（1）分析表格的信息，推断声速大小可能跟哪些因素有关？（只须写出两种）依据是什么？__________________，_________________________________________________；__________________，_________________________________________________。（2）设海水温度为25℃，在海面用超声测位仪向海底垂直发射声波，经过2s后收到回波，根据公式，计算出海水深度为______________。（3）真空中声速是______________。17．如图13甲所示，小明顺着竖直的杆匀速下滑。①在乙图代表小明的圆点A画出...
