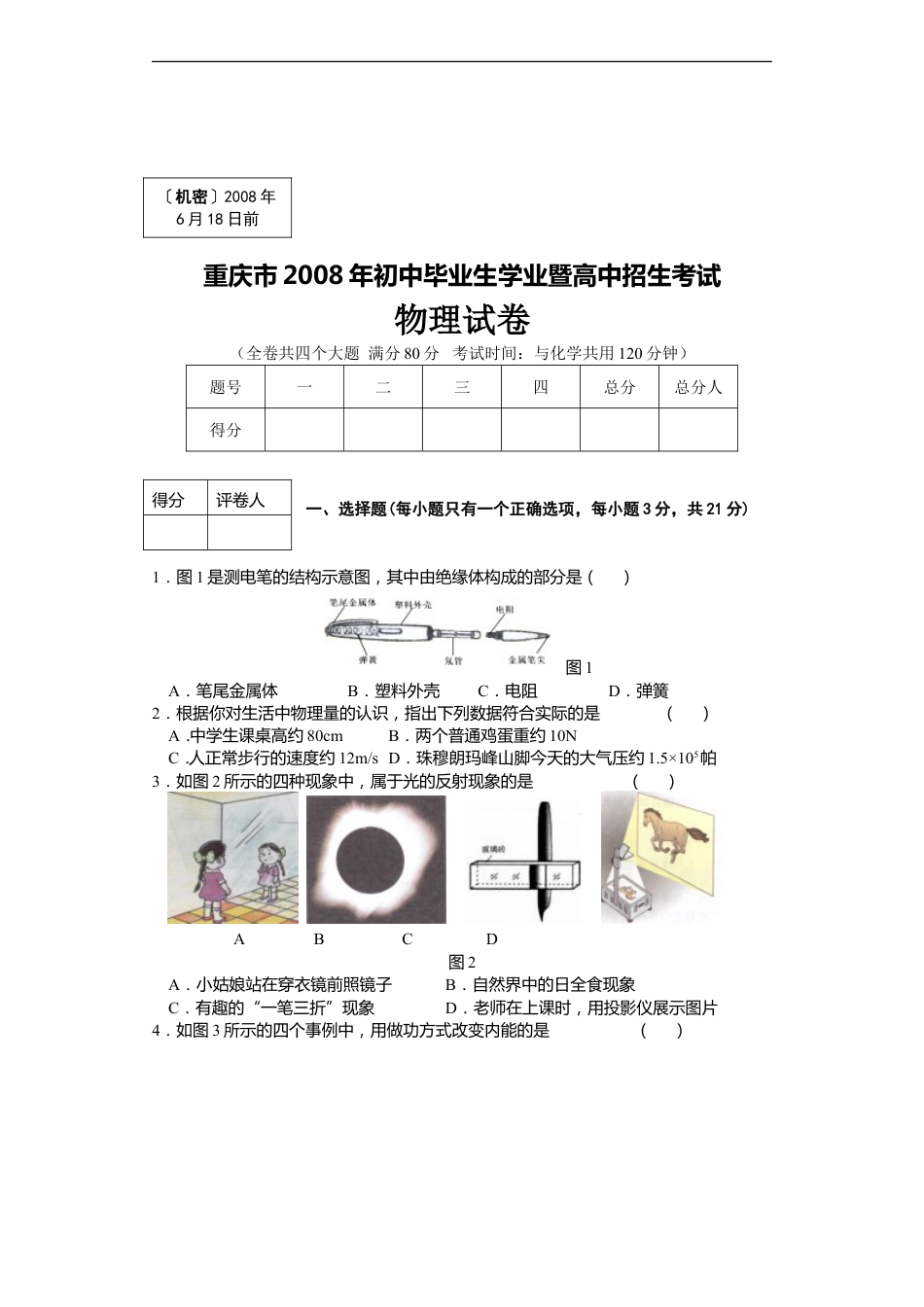

〔机密〕2008年6月18日前重庆市2008年初中毕业生学业暨高中招生考试物理试卷（全卷共四个大题满分80分考试时间：与化学共用120分钟）题号一二三四总分总分人得分一、选择题(每小题只有一个正确选项，每小题3分，共21分)1．图1是测电笔的结构示意图，其中由绝缘体构成的部分是（）图1A．笔尾金属体B．塑料外壳C．电阻D．弹簧2．根据你对生活中物理量的认识，指出下列数据符合实际的是（）A．中学生课桌高约80cmB．两个普通鸡蛋重约10NC．人正常步行的速度约12m/sD．珠穆朗玛峰山脚今天的大气压约1.5×105帕3．如图2所示的四种现象中，属于光的反射现象的是（）ABCD图2A．小姑娘站在穿衣镜前照镜子B．自然界中的日全食现象C．有趣的“一笔三折”现象D．老师在上课时，用投影仪展示图片4．如图3所示的四个事例中，用做功方式改变内能的是（）得分评卷人A．①②B．②③C．③④D．①④5．如图4所示，关于生活中力现象的描述，正确的是（）ABCD图4A．足球被福娃踢出后，会在惯性力的作用下继续向前运动B．小张用吸管喝饮料，是利用了嘴对饮料的作用力将其吸入口中C．运动鞋底刻有凹凸不平的花纹，是为了增大鞋子与地面的摩擦力D．小王没有将地面上的箱子推动，是因为推力小于了箱子受到的摩擦力6．物理研究中常常会用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等研究方法。下面四个研究实例中，采用“控制变量法”的是（）A．研究电流时，把它与水流相比B．研究磁场时，引入了磁感线来描述磁场C．探究压力作用效果与压力大小的关系时，保持了受力面积的大小不变D．探究两个阻值为R的电阻串联时，可用一个阻值为2R的电阻来代替7．如图5所示，家庭照明灯的一种按键开关上常有一个指示灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。根据这种按键开关的控制特征，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图6中的（）ABCD图5图6得分评卷人指示灯①冬天，搓手会让手变暖和②冬天，嘴对手哈气取暖③炒菜时，铁锅热得烫手④水蒸气把软木塞冲开时，温度会降低图3二、填空作图题（将正确答案填在题中的横线上，12题的作图1分，其余每空1分，共16分）8﹒一束激光在空气中传播2秒钟，通过的路程约为m；当这束激光以30度的入射角射到平面镜上时，反射角是度。9﹒带有金属外壳的家用电器，都要使用三孔插座和三脚插头，这样做的目的是为了让金属外壳与相连。10﹒汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的较大的性质；如果汽车散热器中装有5kg水，在温度升高10℃的过程中，水吸收的热量是J。[已知c水=4.2×103J/(kg·)]℃11﹒一个重6N的实心物体，用手拿着使它刚好浸没在水中，此时物体排开的水重是10N，则该物体受到的浮力大小为N。12﹒在建筑工地上，王师傅想用撬棒将一块大石头挪开。其实撬棒就是一个杠杆，其支点（O）和受力情况如图7所示，请你在图中画出动力F1的力臂L1。根据王师傅使用撬棒的情况，可知此时撬棒是一个杠杆。（选填“省力”、“费力”、“等臂”）图7图813﹒图8是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为Ω；当小灯泡中流过0.3A电流时，它消耗的功率是W。14﹒丹麦物理学家奥斯特首先发现了电流周围存在_____________；英国物理学家法拉第首先发现了闭合电路的一部分导体做切割磁感线运动时，导体中会产生电流，这种现象被称为现象．15﹒2008年5月27日11时02分，“风云三号”精确预报气象卫星在太原卫星发射中心升空，这颗世界上最先进的对地观测卫星将在抗震救灾和北京奥运会期间发挥重要作用。图9是运载火箭携带卫星发射升空的情景。在火箭点火时，只见火箭底部的水池中涌出大量的“白气”，火箭和卫星就逐渐加速向上腾空而起，场面蔚为壮观。⑴这些“白气”实质上是水蒸气而成的（填物态变化的名称），水蒸气在发生这一变化的过程中需要热量（选填“吸收”、“放出”）。⑵根据这个过程中的现象，请参照下面的示例，说出两个与能量相关的物理知识。图9示例：火箭点火时，燃...
