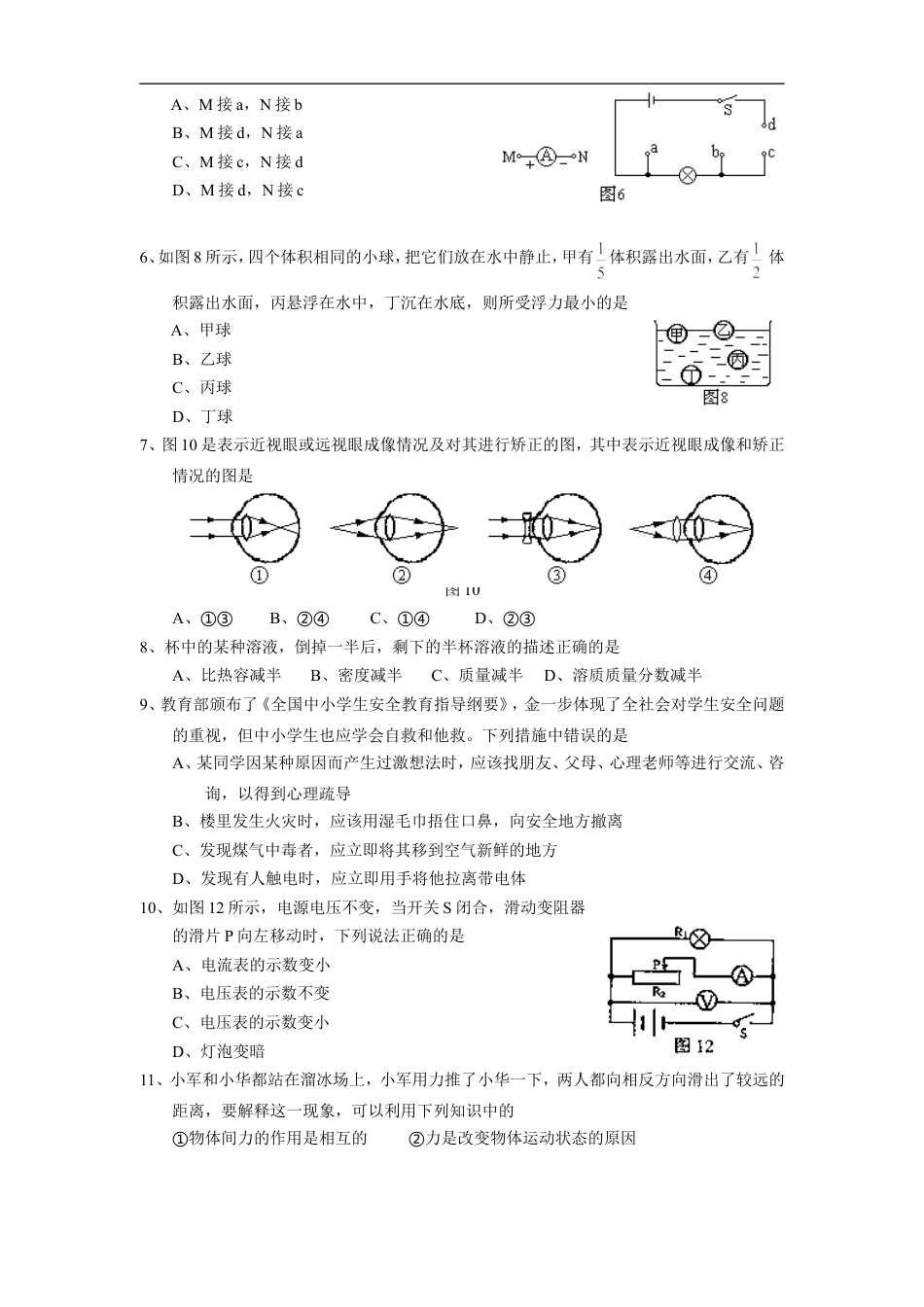

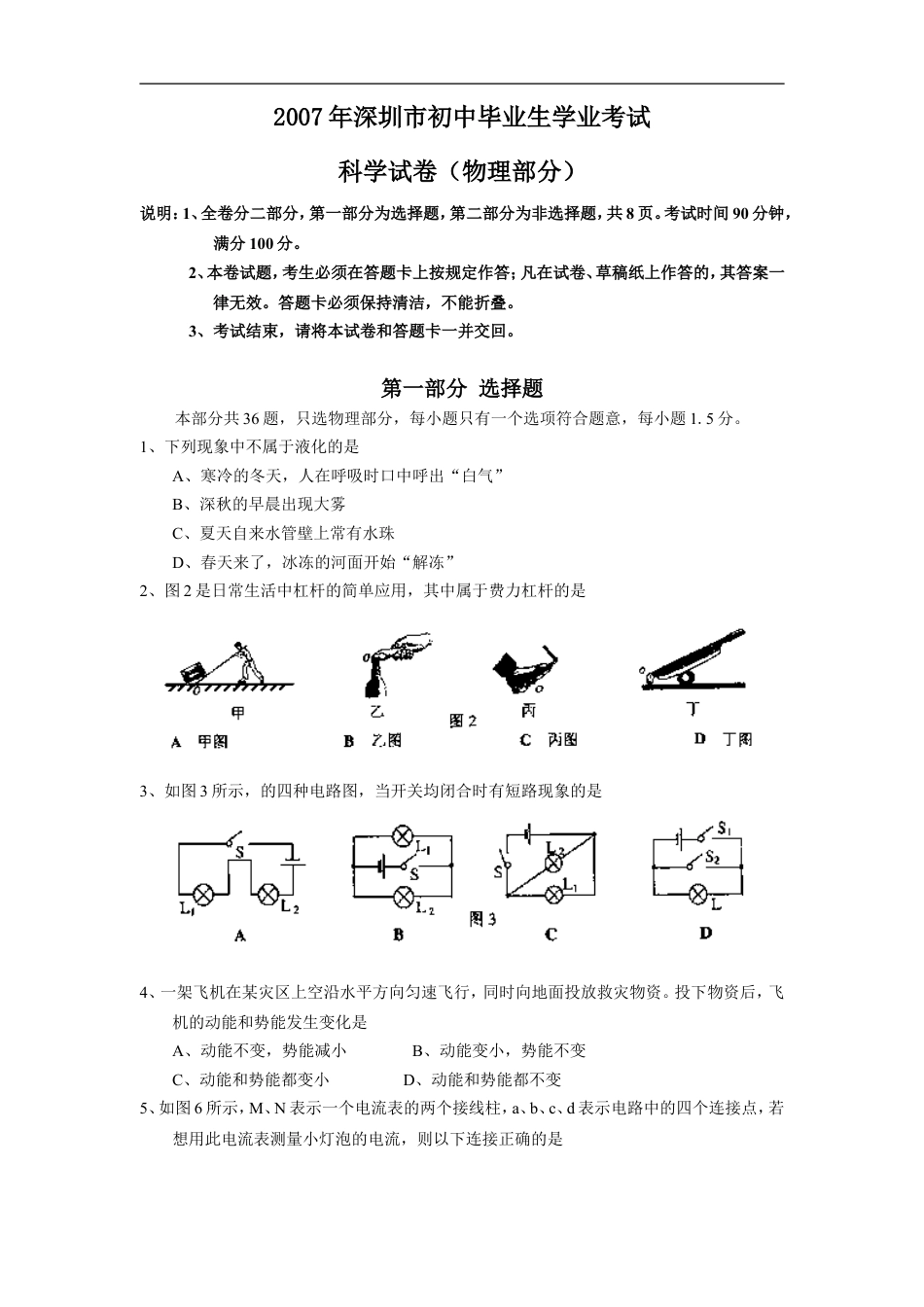

2007年深圳市初中毕业生学业考试科学试卷（物理部分）说明：1、全卷分二部分，第一部分为选择题，第二部分为非选择题，共8页。考试时间90分钟，满分100分。2、本卷试题，考生必须在答题卡上按规定作答；凡在试卷、草稿纸上作答的，其答案一律无效。答题卡必须保持清洁，不能折叠。3、考试结束，请将本试卷和答题卡一并交回。第一部分选择题本部分共36题，只选物理部分，每小题只有一个选项符合题意，每小题1.5分。1、下列现象中不属于液化的是A、寒冷的冬天，人在呼吸时口中呼出“白气”B、深秋的早晨出现大雾C、夏天自来水管壁上常有水珠D、春天来了，冰冻的河面开始“解冻”2、图2是日常生活中杠杆的简单应用，其中属于费力杠杆的是3、如图3所示，的四种电路图，当开关均闭合时有短路现象的是4、一架飞机在某灾区上空沿水平方向匀速飞行，同时向地面投放救灾物资。投下物资后，飞机的动能和势能发生变化是A、动能不变，势能减小B、动能变小，势能不变C、动能和势能都变小D、动能和势能都不变5、如图6所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是A、M接a，N接bB、M接d，N接aC、M接c，N接dD、M接d，N接c6、如图8所示，四个体积相同的小球，把它们放在水中静止，甲有体积露出水面，乙有体积露出水面，丙悬浮在水中，丁沉在水底，则所受浮力最小的是A、甲球B、乙球C、丙球D、丁球7、图10是表示近视眼或远视眼成像情况及对其进行矫正的图，其中表示近视眼成像和矫正情况的图是图10A、①③B、②④C、①④D、②③8、杯中的某种溶液，倒掉一半后，剩下的半杯溶液的描述正确的是A、比热容减半B、密度减半C、质量减半D、溶质质量分数减半9、教育部颁布了《全国中小学生安全教育指导纲要》，金一步体现了全社会对学生安全问题的重视，但中小学生也应学会自救和他救。下列措施中错误的是A、某同学因某种原因而产生过激想法时，应该找朋友、父母、心理老师等进行交流、咨询，以得到心理疏导B、楼里发生火灾时，应该用湿毛巾捂住口鼻，向安全地方撤离C、发现煤气中毒者，应立即将其移到空气新鲜的地方D、发现有人触电时，应立即用手将他拉离带电体10、如图12所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是A、电流表的示数变小B、电压表的示数不变C、电压表的示数变小D、灯泡变暗11、小军和小华都站在溜冰场上，小军用力推了小华一下，两人都向相反方向滑出了较远的距离，要解释这一现象，可以利用下列知识中的①物体间力的作用是相互的②力是改变物体运动状态的原因③一切物体都有惯性④他们之间的作用力是一对平衡力A、①②③B、②③④C、①②④D、①③④第二部分非选择题37、（2分）作图题（请用规定的铅笔将图画在答题卡内相应的图上）（1）图14所示重10N的物体静止在斜面上，请画出该物体所受重力的示意图。（2）画出图15所示的折射光线的入射光线。43、（8分）计算题（请将规范的解题过程写在答题卡上指定的答题区域内）（1）一体积为0.2m2，密度为2.7×103kg/m3的铝块，计算它的质量是多少？（2）小珊同学想把一只铭牌为“1.5V1.5W”的小灯泡接在电源电压为6V的蓄电池上正常使用，请通过计算说明应串联一个多大的电阻？44、（9分）实验探究（1）现有一盏只知道额定电压为3.8V的小灯泡，小丽同学按电路图甲连接实物图乙，但电压表还没有接入，请你帮她把电压表接入电路。（用规定的笔画线代替导线，画在答题卡图中的相应位置）；闭合开关前，滑动变阻器的滑片应调至最①端（选填“左”、“右”）；闭合开关后，调节滑动变阻器的滑片使电压表的读数为3.8V，此时电流表的示数如图丙所示，则小灯泡正常工作时的电流为②安，电阻为③欧，通电100秒钟消耗的电能为④焦。（2）小斌同学在做“探究斜面长度是否影响斜面的机械效率”的实验时，他用弹簧秤拉同一木块，沿高度相同、长度不同的斜面，从斜面底端匀速拉至斜面顶端，下表是他记录的实验数据。请你计算出下列表格中“①”、“②”的机械效率（结果保留三个有效数字）。并将结果入答题卡中指定答题区域内。分析上表数...
